首页  >  产品百科  >  EXL1V1010-8R2-R

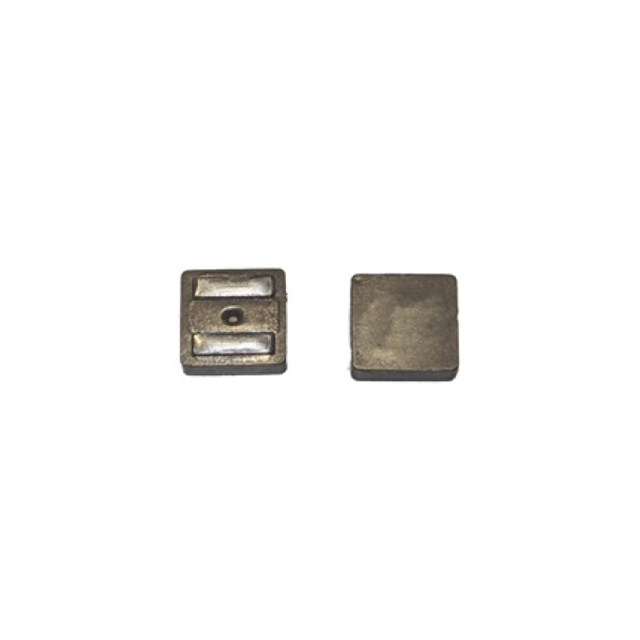

EXL1V1010-8R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 11MHz 16.3A 17.1A 8.2μH 12.4mΩ ±20% 标准安装,贴片安装 11.9mm*11mm*10mm
供应商型号: N-EXL1V1010-8R2-R
供应商: WALDOM
标准整包数: 1
EATON 贴片电感 EXL1V1010-8R2-R

EXL1V1010-8R2-R概述

    高电流模塑电感(EXL1V1010)产品技术手册解析

    1. 产品简介


    EXL1V1010 是一款高电流模塑电感,适用于多种高功率电子设备。这款电感采用合金粉末芯材料制成,具有出色的电性能,广泛应用于电压调节模块(VRM)、多相调节器、点负载转换器等领域。此外,它还能够满足诸如桌面和服务器电压调节模块(VRMs 和 EVRDs)、基站设备以及电池电源系统的严格需求。
    - 产品类型:高电流模塑电感
    - 主要功能:提供高电流承载能力、低直流电阻(DCR)、高效率,屏蔽电磁干扰(EMI),并具有软饱和特性。
    - 应用领域:电压调节模块、点负载转换器、网络存储系统、基站设备、电源管理系统等。

    2. 技术参数


    以下是 EXL1V1010 的核心技术规格:
    | 参数名称 | 规格范围 | 备注 |
    |
    | 电感值(μH) | 3.3 μH 至 15 μH | 精度:±20% |
    | 工作电流(A) | 最大值 25 A | Irms(温升40°C时最大电流) |
    | 饱和电流(A) | 18.5 A 至 25 A | (约30%衰减时达到) |
    | 直流电阻(mΩ) | 3.7 mΩ 至 19.3 mΩ | 25°C 时典型值及最大值 |
    | 自谐振频率(MHz) | 10 MHz 至 20 MHz | 温升范围 +20°C 至 +40°C |
    | 封装尺寸(mm) | 12.2 mm × 11.3 mm | 高度:10 mm |
    | 操作温度范围 | -40°C 至 +125°C | (环境温度+自热) |
    | 存储温度范围 | -40°C 至 +125°C
    | 焊接温度要求 | 符合 J-STD-020 | 铅含量符合 RoHS标准 |

    3. 产品特点和优势


    EXL1V1010 高电流模塑电感以其卓越的性能在市场上脱颖而出。其主要优势如下:
    - 高电流承载能力:能够在高温环境中持续运行,有效满足高性能电子设备的需求。
    - 低 DCR 和高效性能:减少电路中的能量损耗,提升整体系统效率。
    - 屏蔽设计:磁屏蔽结构显著降低电磁干扰(EMI),提高系统稳定性。
    - 软饱和特性:避免瞬态高压破坏,保护设备安全。
    - 兼容 RoHS:无铅设计,符合环保要求。
    这些特点使其成为许多高可靠性应用的理想选择,尤其在电压调节模块(VRM)和多相调节器领域表现优异。

    4. 应用案例和使用建议


    典型应用场景:
    - VRM(Voltage Regulator Modules)
    - POL(Point-of-Load)转换器
    - 数据中心和服务器电源系统
    - 基站电源模块
    使用建议:
    1. 根据具体应用需求选择合适的电感值(如 3.3 μH 至 15 μH)。
    2. 考虑散热设计,确保 Irms 温升不超过 40°C。
    3. 验证环境条件,确保操作温度范围符合 -40°C 至 +125°C。
    4. 配套采用正确的焊接温度曲线(参考表 1 和表 2),以确保可靠连接。

    5. 兼容性和支持


    - 兼容性:EXL1V1010 电感与多种电子设备和模块兼容,适用于多层 PCB 设计。
    - 支持服务:厂商提供全面的技术支持和售后服务,涵盖产品选型、应用指导以及售后维修等环节。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 改善散热设计,增加空气流通或加大 PCB 散热面积。 |
    | Irms 达到额定值但模块未能正常工作 | 检查 PCB 布局设计,确保符合推荐参数。 |
    | 焊接后外观异常 | 检查焊接温度曲线是否符合标准,并重新焊接。 |

    7. 总结和推荐


    综上所述,EXL1V1010 高电流模塑电感凭借其出色的高电流承载能力、低 DCR、屏蔽设计和高效能表现,在众多领域中表现出色。它的广泛应用和强大的技术支持使其成为高性能电源设计的理想选择。因此,我们强烈推荐该产品用于需要高电流、高效率和强抗干扰能力的电子系统中。

EXL1V1010-8R2-R参数

参数
容差 ±20%
直流电阻(DCR) 12.4mΩ
额定电流 17.1A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 16.3A
自谐振频率(SRF) 11MHz
长*宽*高 11.9mm*11mm*10mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

EXL1V1010-8R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EXL1V1010-8R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON EXL1V1010-8R2-R EXL1V1010-8R2-R数据手册

EXL1V1010-8R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 2.2896 ¥ 19.4616
150+ $ 1.8643 ¥ 15.8466
300+ $ 1.5606 ¥ 13.2651
5250+ $ 1.4076 ¥ 11.9646
库存: 9000
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 1459.62
