FP1007R3-R30-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 35A 61A 300nH 290μΩ ±10% 标准安装,贴片安装 10.2mm*7.8mm*7.5mm
供应商型号: FP1007R3-R30-R
供应商: Master
标准整包数: 20

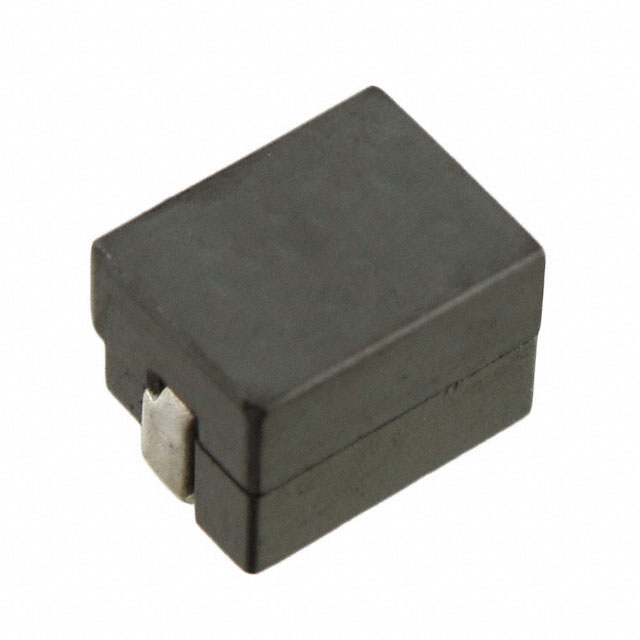

EATON 贴片电感 FP1007R3-R30-R

FP1007R3-R30-R概述

    # Eaton FP1007 高频高电流功率电感技术手册

    产品简介


    Eaton 的 FP1007 系列高频率、高电流功率电感是一种高性能的电感器,专为需要高效能和高可靠性的应用而设计。其核心材料为铁氧体,具有高电流承载能力、低芯损耗的特点,适用于多种高频应用场景。该系列产品的工作频率范围可达 2 MHz,电感值范围从 115 nH 到 300 nH,电流范围从 32 A 到 94 A。其封装尺寸为 10.4 x 8.0 mm,高度分为 6.5 mm、7.0 mm 和 7.5 mm,支持表面贴装技术(SMT)。此外,该产品符合无卤素、无铅及 RoHS 标准,确保环保合规性。
    应用领域
    FP1007 系列电感广泛应用于以下领域:
    - 服务器
    - 多相及 Vcore 调节器
    - 电压调节模块(VRMs)
    - 桌面 VRMs 和 EVRDs
    - 数据网络和存储系统
    - 图形卡及电池供电系统
    - 点负载模块
    - DCR 感应电路

    技术参数


    | 参数名称 | 值 |

    | 工作频率范围 | 2 MHz |
    | 电感值范围 | 115 nH 至 300 nH |
    | 最大电流范围 | 32 A 至 94 A |
    | 包装尺寸 | 10.4 x 8.0 mm |
    | 封装高度 | 6.5 mm、7.0 mm、7.5 mm |
    | 核心材料 | 铁氧体 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -40°C 至 +125°C |
    | 防潮等级 | Pb Free, Halogen Free, RoHS Compliant |

    产品特点和优势


    FP1007 系列电感具备以下显著特点:
    1. 高电流承载能力:支持大电流运行,满足高性能应用需求。
    2. 低芯损耗:减少能量损失,提高效率。
    3. 宽频率范围:覆盖高达 2 MHz 的频率,适合多种高频应用场景。
    4. 多版本选择:提供不同电感值和直流电阻(DCR)的版本,适应多样化需求。
    5. 环保合规:无卤素、无铅、RoHS 合规,符合国际环保标准。

    应用案例和使用建议


    应用案例
    1. 服务器:用于服务器电源系统的多相调节器中,提高电源转换效率。
    2. 图形卡:作为关键组件,提升显卡的稳定性和性能。
    使用建议
    - 在高温环境下使用时,需注意温度上升幅度,确保不超过 125°C。
    - 设计 PCB 布局时,避免在电感下方布置导线或通孔,以减少电磁干扰。
    - 根据实际需求选择合适的电感值和 DCR 版本,优化系统性能。

    兼容性和支持


    FP1007 系列电感与其他主流电子元件具有良好的兼容性,可轻松集成到现有系统中。厂商提供全面的技术支持和售后服务,确保客户在使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 调整 PCB 布局,增加散热措施 |
    | 电感值不稳定 | 检查焊接质量和 PCB 布局设计 |
    | 高频噪声 | 添加滤波器,优化屏蔽设计 |

    总结和推荐


    FP1007 系列电感以其卓越的性能和可靠性,在高频高电流应用场景中表现出色。其多功能性和环保特性使其成为服务器、图形卡和数据中心等领域的理想选择。我们强烈推荐此产品给需要高性能电感解决方案的工程师和技术人员。
    总之,Eaton FP1007 是一款值得信赖的高性能电感产品,无论是从技术参数还是实际应用效果来看,都展现了其市场竞争力。

FP1007R3-R30-R参数

参数
饱和电流(LSAT) 35A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 290μΩ
额定电流 61A
Q值 -
测试频率 100KHz
电感值 300nH
长*宽*高 10.2mm*7.8mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1007R3-R30-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1007R3-R30-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1007R3-R30-R FP1007R3-R30-R数据手册

FP1007R3-R30-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.4145 ¥ 11.9808
25+ $ 1.3455 ¥ 11.3964
100+ $ 1.2099 ¥ 10.0598
650+ $ 1.1236 ¥ 9.3373
1300+ $ 1.055 ¥ 8.6394
5200+ $ 1.0023 ¥ 8.2074
10400+ $ 0.7596 ¥ 6.2204
15600+ $ 0.7596 ¥ 6.2204
库存: 630
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 239.61
直接购买
加入购物车
