FP1308R1-R11-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 120A 57A 110nH 320μΩ ±10% 标准安装,贴片安装 13.4mm*12.7mm*8mm
供应商型号: N-FP1308R1-R11-R
供应商: 云汉优选
标准整包数: 400

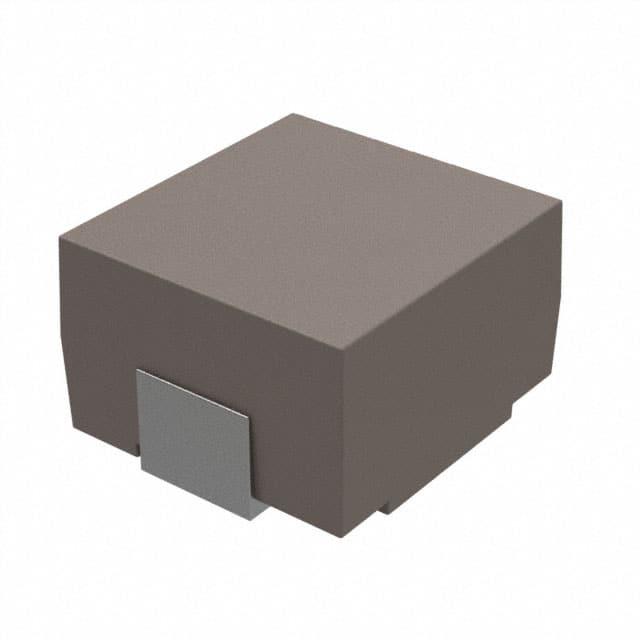

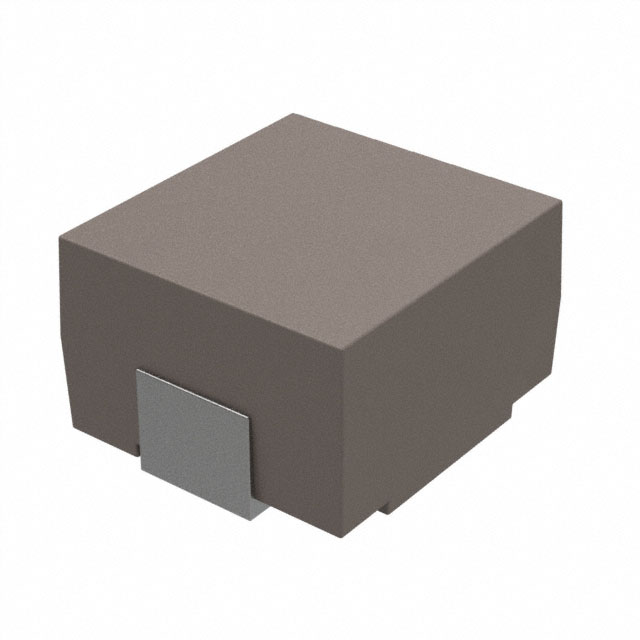

EATON 贴片电感 FP1308R1-R11-R

FP1308R1-R11-R概述


    产品简介


    FP1308R 是一款高性能、高电流的表面贴装电感器,专为高频电源应用设计。这种电感器的主要功能包括低核心损耗、高电流承载能力和精确的直流电阻(DCR)容差,适合用于传感电路。FP1308R 可应用于多种电子设备,如多相调节器、电压调节模块(VRM)、桌面及服务器的 VRM 和 EVRDs、数据网络和存储系统、显卡和电池供电系统、点负载模块等。

    技术参数


    FP1308R 电感器的技术规格如下:
    - 封装尺寸:13.4 x 12.7 x 8.0mm 表面贴装封装
    - 材料:铁氧体核心材料
    - 电流范围:从 37A 到 120A
    - 频率范围:最高可达 2MHz
    - 温度范围:存储温度范围 -40°C 至 +125°C,工作温度范围 -40°C 至 +125°C
    - DCR(直流电阻)容差:±10%(根据不同版本)
    - 饱和电流(Isat):在 +25°C 下约为 20% 降额点,在 +125°C 下约为 20% 降额点
    - DCR 感应:具备 DCR 感应能力

    产品特点和优势


    FP1308R 的独特功能包括:
    - 低核心损耗和高电流承载能力:这使得它在高频应用中表现出色。
    - 精确的 DCR 容差:适用于精密传感电路。
    - 宽广的工作温度范围:适应各种恶劣环境。
    - 多版本可选:不同的 DCR 和电感值可供选择,以满足不同需求。
    这些特点使 FP1308R 在市场上具有很强的竞争力,并且能够满足大多数应用的需求。

    应用案例和使用建议


    FP1308R 广泛应用于多相调节器、VRM、显卡和电池供电系统等。例如,在数据中心中,它可用作 VRM 的一部分来稳定电压;在显卡中,它可以提高电源效率。在实际使用时,建议进行详细的热管理,确保器件温度不超过 125°C。此外,根据具体应用调整 PCB 布局和散热策略也很重要。

    兼容性和支持


    FP1308R 电感器遵循 J-STD-020 焊接标准,适用于各种焊接工艺。该器件与市面上常见的电子元件兼容,易于集成到现有设计中。制造商提供全面的支持服务,包括技术文档、应用指南和售后支持。

    常见问题与解决方案


    1. 问题:电感器过热怎么办?
    - 解决方法:增加散热片或改善 PCB 布局,确保良好的空气流通。

    2. 问题:电感器出现异常声音怎么办?
    - 解决方法:检查是否有外部干扰或接触不良的情况,并重新安装。

    总结和推荐


    FP1308R 高频、高电流功率电感器以其优异的性能和广泛的适用性在市场上具有显著的优势。其低核心损耗、高电流承载能力和精确的 DCR 感应能力使其成为多种应用的理想选择。尽管价格较高,但其卓越的表现和可靠性值得投资。我们强烈推荐使用 FP1308R 电感器,特别是在对稳定性要求较高的应用场合。

FP1308R1-R11-R参数

参数
测试频率 100KHz
电感值 110nH
饱和电流(LSAT) 120A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 320μΩ
额定电流 57A
Q值 -
长*宽*高 13.4mm*12.7mm*8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1308R1-R11-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1308R1-R11-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1308R1-R11-R FP1308R1-R11-R数据手册

FP1308R1-R11-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.8904 ¥ 7.5684
库存: 5200
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 3027.36
