首页  >  产品百科  >  HCM0503-1R0-R

HCM0503-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 8.5A 10.1A 1μH 11.44mΩ ±20% 2020 贴片安装 5.15mm*5.1mm*3mm
供应商型号: 3897563
供应商: 海外现货
标准整包数: 1

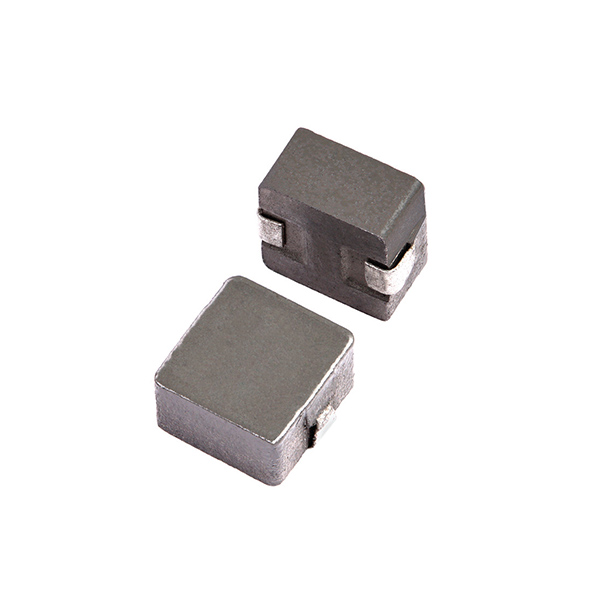

EATON 贴片电感 HCM0503-1R0-R

HCM0503-1R0-R概述

    HCM0503 高电流功率电感

    产品简介


    HCM0503 高电流功率电感是专为需要高效能和高可靠性的电力系统设计的产品。该电感器具有高电流承载能力、低核心损耗、磁屏蔽设计以降低电磁干扰(EMI),并且能在高达 1 MHz 的频率范围内工作。其电感值范围从 0.2 μH 到 22 μH,电流承载范围从 1.9 A 到 22 A,非常适合各种严苛的应用环境。这款电感器采用表面贴装技术,封装尺寸为 5.5 mm x 5.3 mm,高度仅为 3.0 mm,采用铁粉芯材料制成,确保其具有出色的稳定性和可靠性。

    技术参数


    HCM0503 高电流功率电感的具体技术参数如下:
    | 电感值(μH) | 开路电感(OCL)(μH) | 全负载电感(FLL)(μH) | 有效电流(Irms)(A) | 饱和电流(Isat)(A) | 直流电阻(DCR)典型值(mΩ) | 直流电阻(DCR)最大值(mΩ) | K-factor |

    | 0.20 | 0.13 | 0.20 | 22.2 | 21.0 | 2.1 | 2.31 | 1764 |
    | 0.35 | 0.22 | 0.35 | 16.6 | 14.9 | 3.9 | 4.29 | 1259 |
    | 0.47 | 0.30 | 0.47 | 12.0 | 11.5 | 6.5 | 7.15 | 820 |
    | 0.75 | 0.48 | 0.75 | 11.3 | 9.7 | 8.5 | 9.35 | 801 |
    | 1.0 | 0.64 | 1.0 | 10.1 | 8.5 | 10.4 | 11.44 | 588 |
    | 1.5 | 0.96 | 1.5 | 7.5 | 7.0 | 17.1 | 18.5 | 393 |
    | 2.2 | 1.4 | 2.2 | 6.8 | 6.5 | 22.5 | 25 | 325 |
    | 3.3 | 2.1 | 3.3 | 5.5 | 6.0 | 36.4 | 40.4 | 273 |
    | 4.7 | 3.0 | 4.7 | 4.5 | 5.5 | 54 | 60.0 | 226 |
    | 5.6 | 3.6 | 5.6 | 4.3 | 3.5 | 63 | 70.6 | 206 |
    | 10 | 6.4 | 10 | 2.8 | 2.3 | 122.1 | 131.9 | 158 |
    | 15 | 9.6 | 15 | 2.4 | 2.1 | 138.4 | 166.2 | 127 |
    | 22 | 14 | 22 | 1.9 | 1.9 | 260 | 270 | 106 |
    其他技术规格包括存储温度范围(-55 °C 至 +125 °C)和工作温度范围(-55 °C 至 +125 °C)。该产品符合 J-STD-020 焊接回流温度标准,并且无铅、无卤素、无氟,符合环保要求。

    产品特点和优势


    1. 高电流承载能力:能够在极端环境下提供稳定的电流输出,适用于高负荷运行的场合。
    2. 低核心损耗:由于采用了铁粉芯材料,显著降低了能量损耗,提高了整体效率。
    3. 磁屏蔽设计:减少电磁干扰(EMI),确保电路的稳定运行。
    4. 宽频率范围:最高可达 1 MHz,适用于多种频率需求的场合。
    5. 良好的温度适应性:能够在 -55 °C 至 +125 °C 的温度范围内稳定工作,适用于多种严苛环境。
    这些特点使得 HCM0503 在电力电子系统中具备较高的市场竞争力,尤其适合需要高效能和高可靠性的应用。

    应用案例和使用建议


    HCM0503 主要应用于电压调节模块(VRM)、多相调节器、点负载模块、桌面和服务器 VRM 和 EVRD、基站设备、笔记本电脑和便携式设备的调节器、电池电源系统、显卡和数据网络及存储系统等领域。
    在实际应用中,建议遵循以下几点来优化产品性能:
    1. 确保 PCB 布局合理,导线厚度和宽度适宜,空气流通良好,避免附近有热量散发的部件。
    2. 考虑环境温度对性能的影响,保证工作温度不超过 +125 °C。
    3. 使用适当的焊接回流工艺,确保焊接质量。

    兼容性和支持


    HCM0503 高电流功率电感与多数主流电子元件和设备兼容。制造商提供了详细的安装指南和技术支持服务,以确保用户能够正确安装并充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:无法达到指定电流承载能力
    - 解决方案:检查 PCB 布局是否合理,确保导线厚度和宽度符合要求;考虑是否有热量散发的部件影响了电感器的工作温度。
    2. 问题:温度上升过快
    - 解决方案:增加散热措施,如提高空气流通性或添加散热片;调整 PCB 布局,减少热量集中。
    3. 问题:电磁干扰(EMI)问题严重
    - 解决方案:检查 PCB 布局,确保足够的接地面积和合理的布线方式,必要时可加装屏蔽罩。

    总结和推荐


    综上所述,HCM0503 高电流功率电感凭借其高电流承载能力、低核心损耗、磁屏蔽设计以及宽温度范围等

HCM0503-1R0-R参数

参数
直流电阻(DCR) 11.44mΩ
额定电流 10.1A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 8.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 5.15mm*5.1mm*3mm
通用封装 2020
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HCM0503-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM0503-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM0503-1R0-R HCM0503-1R0-R数据手册

HCM0503-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.1513
10+ ¥ 6.6555
100+ ¥ 6.1009
500+ ¥ 6.1009
1000+ ¥ 5.99
2000+ ¥ 5.99
4000+ ¥ 5.99
库存: 1965
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.15
