HCMA0703-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 22A 11A 1μH 10mΩ ±20% 标准安装,贴片安装 7.1mm*6.8mm*3mm
供应商型号: ET-2750440
供应商: 海外现货
标准整包数: 1

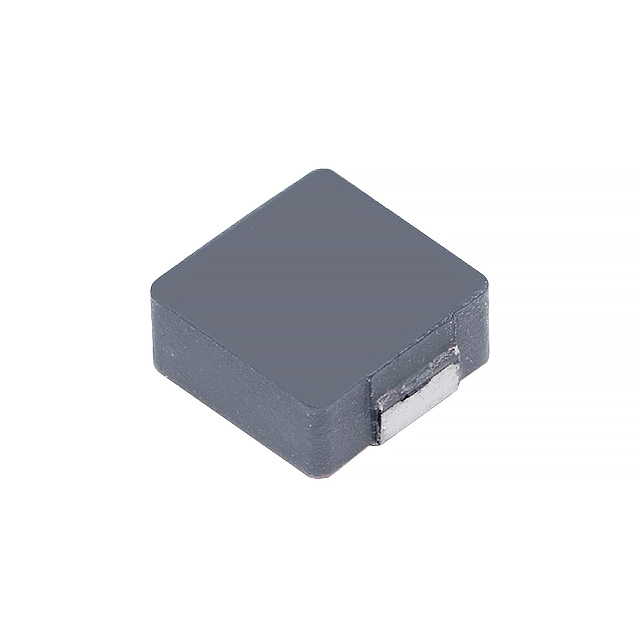

EATON 贴片电感 HCMA0703-1R0-R

HCMA0703-1R0-R概述


    产品简介


    HCMA0703 汽车级高电流功率电感
    HCMA0703 是一款专为汽车电子系统设计的高电流功率电感,适用于各种复杂的电子模块和控制系统。它具备高电流承载能力和低核心损耗的优势,确保稳定高效的电力传输。产品具有磁屏蔽设计,可以有效降低电磁干扰(EMI),从而保证系统工作的稳定性。
    主要功能
    - 高电流承载能力:最大电流可达52A。
    - 低核心损耗:确保电感在工作时保持高效。
    - 磁屏蔽设计:减少电磁干扰。
    - 宽频率范围:高达5MHz。
    - 适用环境温度范围广:-55°C 至 +125°C。
    应用领域
    - 车身电子
    - 中央车身控制模块
    - 车辆访问控制系统
    - 前照灯、尾灯和内饰照明
    - HVAC控制器
    - 门窗控制及座椅控制
    - 先进驾驶辅助系统(ADAS)
    - 77 GHz雷达系统
    - 自适应巡航控制(ACC)
    - 自动泊车控制
    - 碰撞避免系统
    - 黑盒子系统
    - 娱乐和集群电子设备
    - 数字仪表盘
    - 车载娱乐(IVI)及导航系统
    - 车内外乘客端口电源/USB集线器
    - 车身安全电子设备
    - 空气囊控制单元
    - 电子稳定控制系统(ESC)

    技术参数


    | 参数 | 描述 |

    | 电感值 | 0.15 μH 至 33 μH |
    | 电流承载能力 | 1.8 A 至 52 A |
    | 电阻值 | 1.9 mΩ 至 242 mΩ (典型) |
    | 封装尺寸 | 7.4 mm x 7.0 mm x 3.0 mm |
    | 环境温度范围 | 存储:-55°C 至 +125°C
    工作:-55°C 至 +125°C |

    产品特点和优势


    - 汽车级认证:通过了严格的汽车级认证,满足行业标准。
    - 高可靠性:可承载高电流且拥有良好的散热性能。
    - 抗干扰性强:采用磁屏蔽设计,能有效降低电磁干扰。
    - 广泛的适用性:支持高达5MHz的频率范围,适合多种应用需求。
    - 宽温度范围:能在极端温度下正常工作,适应多种恶劣环境。

    应用案例和使用建议


    应用案例
    HCMA0703 电感在汽车电子系统中广泛应用于车辆的中央控制系统和辅助驾驶系统中。例如,在车身电子系统中,它可以用于管理车辆的灯光系统,确保车辆的正常运行。同时,在空调控制系统中,电感可以帮助维持稳定的电流供应,提升系统效率。
    使用建议
    为了充分发挥HCMA0703电感的性能,需要注意以下几点:
    - 散热管理:在高电流工作时,注意散热问题,以防止温度过高影响性能。
    - 电路布局:合理规划电路布局,避免高温组件对电感产生不良影响。
    - 温度监控:持续监测电感的工作温度,确保其不超过额定温度上限。

    兼容性和支持


    HCMA0703 电感设计上考虑到了与其他电子元器件的兼容性,能够在多种系统中轻松集成。制造商提供了详细的技术文档和使用指南,以帮助客户进行安装和调试。此外,还提供了一年的质保服务,以保障客户权益。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感温升过高 | 检查电路布局并优化散热设计 |
    | 电感出现异常噪声 | 确认电路中的信号源并优化接地 |
    | 电感失效 | 更换同型号电感或联系技术支持 |

    总结和推荐


    综上所述,HCMA0703 汽车级高电流功率电感凭借其高可靠性、抗干扰性和广泛应用性,是一款在复杂电子系统中表现出色的产品。对于需要稳定电流传输和良好散热性能的应用场景,这款电感无疑是最佳选择。因此,我们强烈推荐使用 HCMA0703 电感,特别是在汽车电子系统的开发过程中。

HCMA0703-1R0-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 10mΩ
额定电流 11A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 22A
长*宽*高 7.1mm*6.8mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA0703-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA0703-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA0703-1R0-R HCMA0703-1R0-R数据手册

HCMA0703-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3415 ¥ 11.3356
10+ $ 1.0185 ¥ 8.606
100+ $ 0.6663 ¥ 5.6299
500+ $ 0.649 ¥ 5.4843
库存: 580
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.33
直接购买
加入购物车
