HCM1305-R47-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 65A 38A 470nH 920μΩ ±20% 1305 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: N-HCM1305-R47-R
供应商: 云汉优选
标准整包数: 400

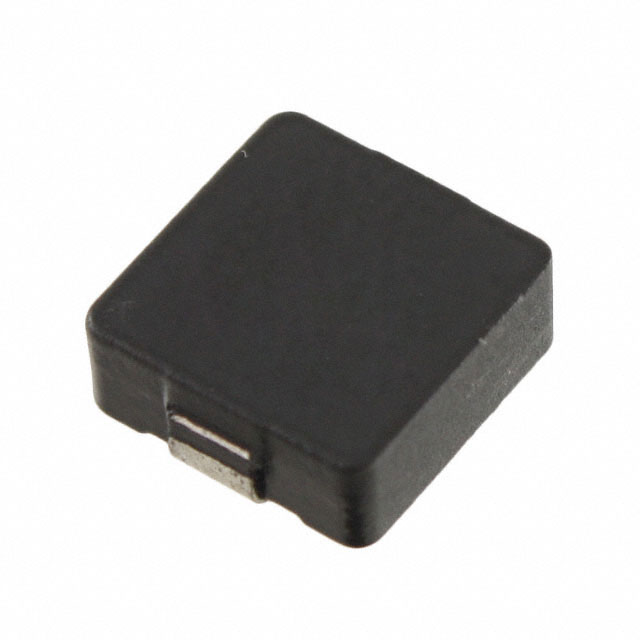

EATON 贴片电感 HCM1305-R47-R

HCM1305-R47-R概述

    高性能功率电感器 HCM1305 技术手册解析

    1. 产品简介


    HCM1305 是一款高性能功率电感器,专为高电流应用场景设计。它适用于多种现代电子设备,如电压调节模块(VRM)、多相调节器、笔记本和台式电脑电源管理模块等。这些电感器以铁粉芯材料为基础,具有低核心损耗和高电流承载能力,能够有效减少电磁干扰(EMI)。其频率范围可扩展至 5 MHz,适用于广泛的直流-直流转换应用。

    2. 技术参数


    | 参数 | 描述 |

    | 电感范围 | 0.10 µH 至 33 µH |
    | 电流范围 | 最大连续电流(Irms):5.2 A 至 118 A |
    | 饱和电流 | Isat(约 20% 衰减时的峰值电流):31 A 至 74.5 A |
    | 电阻(DCR) | 在 +20 °C 时标称值:0.52 mΩ 至 6.40 mΩ |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 脚位封装 | 表面贴装 13.8 mm x 12.5 mm x 5.0 mm |
    | RoHS 合规性 | 符合环保标准 |

    3. 产品特点和优势


    HCM1305 的主要特点是其高效能和低功耗。它的铁粉芯材料减少了核心损耗,同时磁屏蔽功能显著降低了电磁干扰,使它成为高端电源应用的理想选择。此外,其宽泛的频率范围和支持高达 5 MHz 的操作使其能够在高频电路中表现出色。这些特性使得 HCM1305 成为电源管理和信号处理领域的优质组件。

    4. 应用案例和使用建议


    HCM1305 广泛应用于服务器、笔记本电脑电源模块、图形卡及数据存储系统等设备中。为了最大化其性能,建议合理规划 PCB 布局,确保良好的空气流通和铜线厚度。同时,在复杂系统中,应考虑热源分布以避免过热现象。

    5. 兼容性和支持


    HCM1305 支持 J-STD-020 标准焊接工艺,确保与现代电子制造流程的高度兼容性。厂商提供了全面的技术支持,包括详尽的数据手册和专业的技术支持团队,帮助客户解决安装与调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查 PCB 布局,增加散热片或优化风道设计 |
    | 性能下降 | 确认是否超出额定电流范围,必要时更换更大规格的电感器 |
    | 电磁干扰严重 | 添加屏蔽罩或调整电路布局减少干扰源 |

    7. 总结和推荐


    总体而言,HCM1305 是一款高度可靠且高效的功率电感器,特别适合需要高性能和高效率的应用场景。其卓越的性能和广泛的适用性使其在市场上具有很强的竞争优势。对于需要处理高电流密度和高频工作的工程师来说,HCM1305 是一个值得推荐的选择。
    通过本文对 HCM1305 的详细分析,我们可以看到它在性能、稳定性和实用性上的出色表现,是现代电子设计中不可或缺的重要元件之一。

HCM1305-R47-R参数

参数
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 65A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 920μΩ
额定电流 38A
Q值 -
长*宽*高 13.3mm*12.2mm*5mm
通用封装 1305
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCM1305-R47-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1305-R47-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1305-R47-R HCM1305-R47-R数据手册

HCM1305-R47-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
