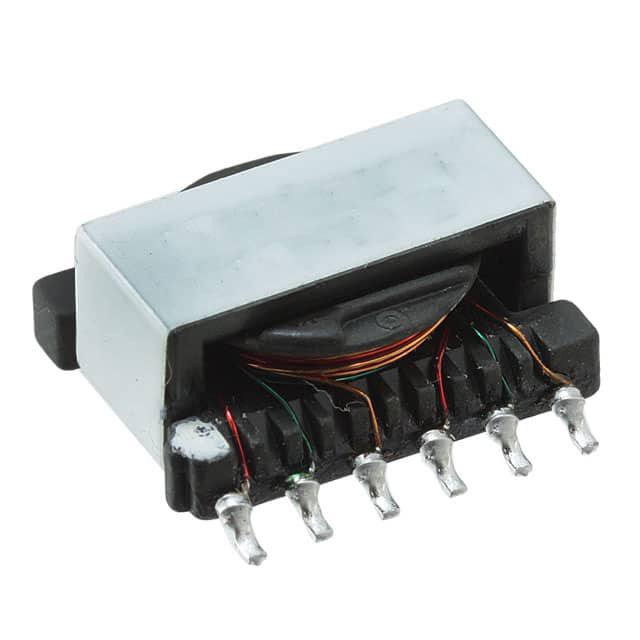

VPH2-0216-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 530mA 950mA 21.6μH 12-SMD 贴片安装 16.3mm*16.8mm*7.8mm
供应商型号: N-VPH2-0216-R
供应商: 云汉优选
标准整包数: 300
EATON 贴片电感 VPH2-0216-R

VPH2-0216-R概述

    VERSA-PAC® Inductors and Transformers (Surface Mount)

    产品简介


    VERSA-PAC® 系列表面贴装电感器和变压器提供多种配置,适用于各种电路应用。它们具有多达六组绕线,可提供超过500种可用的电感器或变压器配置。这些器件主要用于电源管理,包括升压、降压、滤波等多种应用。此外,它们也广泛应用于汽车电子、GPS导航、LED照明、LCD显示和便携式媒体设备等领域。

    技术参数


    VERSA-PAC® 系列的技术规格如下:
    - 功率范围:从1瓦至70瓦
    - 频率范围:高达1MHz
    - 隔离电压:可达500Vac
    - 核心材料:铁氧体
    - 存储温度范围:-55°C至+125°C
    - 工作温度范围:-40°C至+125°C(环境温度加自温升)
    以下是部分型号的具体参数:
    | 型号 | LBASE (µH) | ISAT(BASE) (A) | IRMS(BASE) (A) | R(BASE) (Ω) | Volt-µSEC(BASE) (µVs) | EPEAK(BASE) (µJ) |
    ||
    | VPH1-1400-R | 201.6 | 0.04 | 0.55 | 0.344 | 32.9 | 0.11 |
    | VP1-1400-R | 89.6 | 0.06 | 0.85 | 0.145 | 21.8 | 0.11 |
    | VPH1-0190-R | 27.4 | 0.29 | 0.55 | 0.344 | 32.9 | 0.77 |

    产品特点和优势


    VERSA-PAC® 的主要优势包括:
    - 高功率密度和低轮廓设计:非常适合空间受限的应用。
    - 低辐射噪声:特别适合需要降低电磁干扰的应用。
    - 紧密耦合绕线:提高效率并减少噪声。
    - RoHS 合规性:符合环保标准。
    - 灵活配置:通过组合不同的绕线可以实现多种配置。

    应用案例和使用建议


    VERSA-PAC® 广泛应用于多个领域,例如电源转换、EMI 滤波、信号隔离等。下面列举几个典型的应用案例及使用建议:
    1. 升压/降压转换器:如图所示的 5V 至 3.3V 升压转换器。通过将两个绕组串联以实现更高电流输出。建议使用并联绕组来最小化交流/直流铜损并最大化散热。

    2. SEPIC 转换器:适用于锂离子电池供电的应用。利用多个紧密耦合绕组,能够显著降低纹波电流和噪声,提高效率。

    兼容性和支持


    VERSA-PAC® 具有良好的兼容性,适用于不同制造商的 PCB 设计。厂商提供了详细的规格表和兼容信息,确保客户可以根据具体需求选择合适的型号。

    常见问题与解决方案


    1. 问题:如何正确连接多个绕组?
    - 解答:参照产品手册中的连接图进行配置。串联绕组增加电感,而并联绕组增加电流承载能力。
    2. 问题:如何避免过热?
    - 解答:根据手册中的热阻参数合理选择绕组配置,确保电流不超过额定值。

    总结和推荐


    VERSA-PAC® 系列电感器和变压器凭借其独特的多功能配置和高可靠性,在各类电源管理和信号处理应用中表现出色。其高效的设计和广泛的适用性使其成为市场上极具竞争力的产品。总体而言,VERSA-PAC® 系列产品是电源管理应用的理想选择。我们强烈推荐这一系列产品给需要高性能、紧凑设计和高可靠性的客户。

VPH2-0216-R参数

参数
Q值 -
测试频率 -
电感值 21.6μH
饱和电流(LSAT) 530mA
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 950mA
长*宽*高 16.3mm*16.8mm*7.8mm
通用封装 12-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VPH2-0216-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
