HCMA1305-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 8A 5.2A 33μH 85.5mΩ ±20% SMD 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: N-HCMA1305-330-R
供应商: 云汉优选
标准整包数: 400

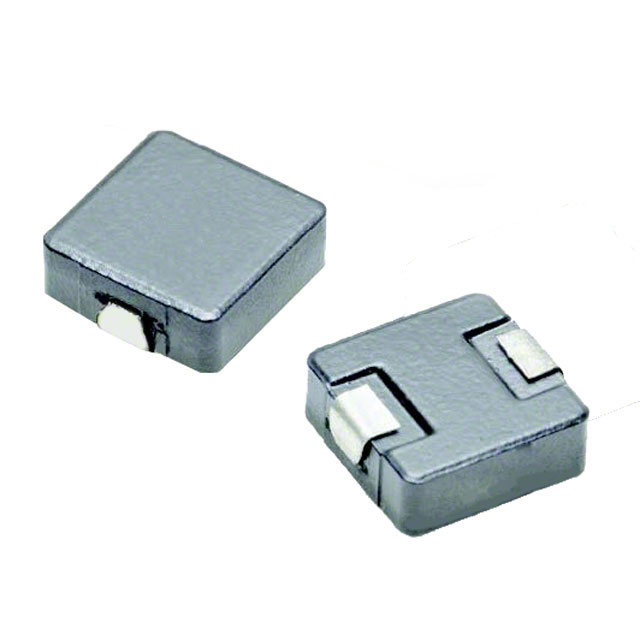

EATON 贴片电感 HCMA1305-330-R

HCMA1305-330-R概述

    HCMA1305 系列汽车级大电流电感器技术手册

    产品简介


    HCMA1305 系列是专为汽车应用设计的大电流功率电感器。这些电感器符合汽车级标准3(Automotive Grade 3),具有高电流承载能力和低芯损的特点。它们采用磁屏蔽设计,电磁干扰(EMI)较低,并且能够在高达5 MHz 的频率范围内工作。HCMA1305 系列电感器的工作范围涵盖从0.10μH 到33μH 的电感值,以及从5.2A 到118A 的电流范围。该系列产品以13.8 x 12.5 mm 表面贴装封装形式提供,高度为5.0mm。其核心材料为粉末铁芯,同时具备无卤素、无铅、RoHS 合规特性。

    技术参数


    以下是 HCMA1305 系列电感器的主要技术规格:
    | 零件号 | 电感值(μH) | 满载电感(μH) | Irms(A) | Isat(A) | DCR(mΩ) | K因子 |
    ||
    | HCMA1305-R10-R | 0.10 | 0.064 | 55 | 118 | 0.52 | 848 |
    | HCMA1305-R22-R | 0.22 | 0.14 | 51 | 110 | 0.63 | 843 |
    | HCMA1305-R33-R | 0.33 | 0.21 | 42 | 80 | 0.80 | 506 |
    | HCMA1305-R47-R | 0.47 | 0.30 | 38 | 65 | 0.80 | 506 |
    | HCMA1305-R56-R | 0.56 | 0.36 | 36 | 55 | 1.15 | 500 |
    | HCMA1305-R68-R | 0.68 | 0.44 | 34 | 54 | 1.15 | 500 |
    | HCMA1305-R82-R | 0.82 | 0.52 | 31 | 53 | 1.40 | 358 |
    | HCMA1305-1R0-R | 1.00 | 0.64 | 29 | 50 | 2.10 | 275 |
    | HCMA1305-1R5-R | 1.50 | 0.96 | 23 | 48 | 2.75 | 225 |
    | HCMA1305-1R8-R | 1.80 | 1.15 | 21 | 40 | 4.00 | 216 |
    | HCMA1305-2R2-R | 2.20 | 1.41 | 20 | 32 | 4.60 | 191 |
    | HCMA1305-3R3-R | 3.30 | 2.11 | 15 | 32 | 7.70 | 170 |
    | HCMA1305-4R7-R | 4.70 | 3.01 | 12 | 27 | 11.0 | 161 |
    | HCMA1305-5R6-R | 5.60 | 3.58 | 11.5 | 22 | 12.0 | 142 |
    | HCMA1305-6R8-R | 6.80 | 4.35 | 11 | 21 | 13.0 | 129 |
    | HCMA1305-7R8-R | 7.80 | 4.99 | 10 | 18.5 | 16.8 | 117 |
    | HCMA1305-8R2-R | 8.20 | 5.25 | 9.5 | 18 | 17.5 | 117 |
    | HCMA1305-100-R | 10.0 | 6.40 | 9.0 | 16 | 19.0 | 90 |
    | HCMA1305-150-R | 15.0 | 9.60 | 7.7 | 13 | 29.0 | 74 |
    | HCMA1305-220-R | 22.0 | 14.1 | 6.2 | 10 | 45.0 | 63 |
    | HCMA1305-330-R | 33.0 | 21.1 | 5.2 | 8 | 74.5 | 48 |

    产品特点和优势


    HCMA1305 系列电感器的独特优势包括:
    - 高电流承载能力:最大可达118A。
    - 低芯损:有效减少热损失。
    - 磁屏蔽设计:显著降低电磁干扰。
    - 宽频率范围:最高可至5 MHz。
    - 多种电感值和电流范围选择,适应多种应用场景。

    应用案例和使用建议


    HCMA1305 系列电感器广泛应用于汽车多个子系统中,包括车身电子、高级驾驶辅助系统(ADAS)、娱乐及集群电子系统、底盘和安全电子系统。以下是几个典型的应用实例:
    1. 车身电子:
    - 中央车身控制模块:用于控制车辆内部各种电子系统。
    - 车内照明:如头灯、尾灯和内饰灯。
    2. 先进驾驶辅助系统:
    - 自适应巡航控制:通过调节车速来保持与前车的安全距离。
    - 自动泊车系统:帮助驾驶员自动完成泊车过程。
    3. 娱乐及集群电子系统:
    - 音频子系统:如车载音响和后备箱功放。
    使用时需要注意的是,由于其电流承受能力强,需要合理布局电路板,确保足够的散热条件。此外,由于其严格的温度范围要求,需在实际应用中进行充分验证。

    兼容性和支持


    HCMA1305 系列电感器与各种汽车电子系统具有良好的兼容性,可轻松集成到现有的汽车电子平台中。制造商提供了全面的技术支持和维护服务,包括详细的焊接规范和热管理建议。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 过热问题:
    - 问题:电感器工作时过热。
    - 解决方案:优化电路板布局,增加散热面积,确保良好的空气流通。
    2. 电磁干扰问题:
    - 问题:设备受到外部电磁干扰影响。
    - 解决方案:检查周围是否有强磁场源,使用屏蔽材料包裹电感器。
    3. 安装问题:
    - 问题:电感器无法正确安装。
    - 解决方案:参考制造商提供的安装指南,确保焊点质量良好,无虚焊现象。

    总结和推荐


    HCMA1305 系列电感器以其高电流承载能力、低芯损、磁屏蔽设计等优点,在汽车电子领域具有显著优势。适用于多种应用场景,特别是在需要高可靠性和稳定性的场合。综上所述,我们强烈推荐 HCMA1305 系列电感器作为汽车电子系统中的关键组件。

HCMA1305-330-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 85.5mΩ
额定电流 5.2A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 8A
长*宽*高 13.3mm*12.2mm*5mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA1305-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA1305-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA1305-330-R HCMA1305-330-R数据手册

HCMA1305-330-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.1624 ¥ 18.3804
15200+ $ 1.5656 ¥ 13.3076
库存: 58500
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 7352.16
