FP1107R1-R40-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 25A 55A 400nH 290μΩ ±10% 标准安装,贴片安装 11mm*7.2mm*7.5mm
供应商型号: N-FP1107R1-R40-R
供应商: 云汉优选
标准整包数: 640

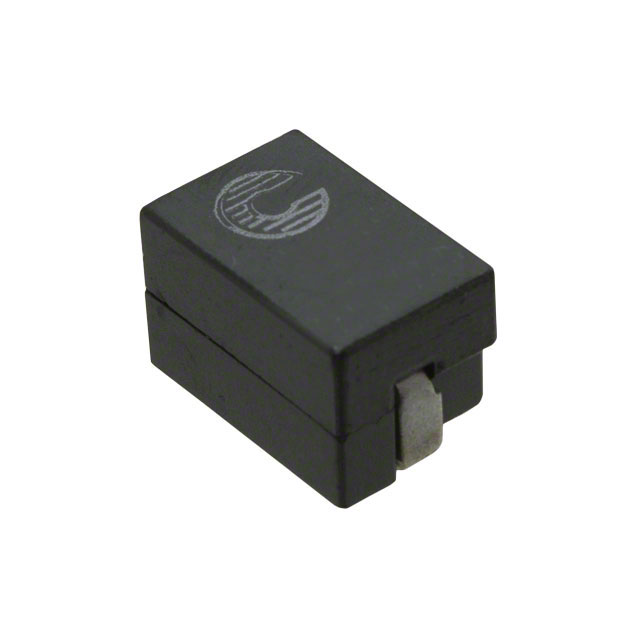

EATON 贴片电感 FP1107R1-R40-R

FP1107R1-R40-R概述

    高频高电流功率电感器FP1107R产品手册

    产品简介


    FP1107R 是一款专为高频、高电流应用设计的功率电感器。它的主要特点是高电流承载能力和低磁芯损耗。这种电感器广泛应用于多相和Vcore调节器、电压调节模块(VRMs)、服务器和桌面计算机、中央处理器(CPU)、图形处理单元(GPU)和特定应用集成电路(ASIC)等领域。此外,它还适用于高功率密度的数据网络和存储系统、显卡以及电池电源系统。

    技术参数


    FP1107R 的主要技术规格如下:
    - 电感范围:70 nH 到 510 nH
    - 电流范围:42 A 到 140 A
    - 频率范围:最高可达2 MHz
    - 封装尺寸:11 mm x 7.2 mm 和 11.2 mm x 8.0 mm,厚度为6.5 mm、7.2 mm 或7.5 mm
    - 磁芯材料:铁氧体
    - 储存温度范围:-40 °C 至 +125 °C
    - 工作温度范围:-40 °C 至 +125 °C
    - 铅和卤素含量:无铅无卤
    - 焊接回流温度:符合J-STD-020标准

    产品特点和优势


    FP1107R 的独特功能和优势如下:
    - 高电流承载能力:FP1107R 可以承受高达140 A的电流,适合高电流应用场合。
    - 低磁芯损耗:磁芯材料为铁氧体,具有较低的磁芯损耗,能够有效减少发热。
    - 紧公差直流电阻:对于感应电路特别重要,确保了更高的精度和稳定性。
    - 封装和尺寸:多种封装尺寸可选,满足不同应用场景的需求。

    应用案例和使用建议


    FP1107R 主要用于需要高电流和高频的应用,例如:
    - 多相和Vcore调节器:在这些应用中,电感器的高电流承载能力和低损耗尤为重要。
    - 服务器和桌面计算机:适用于数据中心和其他高性能计算环境。
    - 中央处理器(CPU)和图形处理单元(GPU):在这些关键部件中,电感器能提供稳定的电流输出,保证设备正常运行。
    使用建议:
    - 在使用FP1107R时,要注意电流上升率和热管理,特别是在高功率应用中。根据手册中的建议,通过调整PCB布局、铜箔厚度和宽度,空气流动等因素,可以有效控制温升,确保电感器不超过125°C。
    - 确保焊料的温度范围符合手册要求,通常需要使用260°C的焊料温度。

    兼容性和支持


    FP1107R 具有良好的兼容性,可以与其他主流电子元器件或设备无缝配合。厂商提供全面的技术支持和售后服务,以帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    常见的问题及解决方案如下:
    - 温升过高:通过优化PCB布局和增加散热措施,如加装散热片或优化空气流通,来降低温升。
    - 焊接不良:确保焊料温度符合手册中的标准,并采用正确的焊接工艺。
    - 电感值不稳定:检查电路板的焊点质量,确保焊接牢固,没有虚焊现象。

    总结和推荐


    综上所述,FP1107R 是一款高性能的高频高电流功率电感器,适用于多种高电流应用场合。它的高电流承载能力、低磁芯损耗和良好的稳定性使其在市场上具有较强的竞争力。基于以上特点,我们强烈推荐使用FP1107R,特别是对于那些需要高可靠性、高效率的应用场景。

FP1107R1-R40-R参数

参数
测试频率 100KHz
电感值 400nH
饱和电流(LSAT) 25A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 290μΩ
额定电流 55A
Q值 -
长*宽*高 11mm*7.2mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1107R1-R40-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1107R1-R40-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1107R1-R40-R FP1107R1-R40-R数据手册

FP1107R1-R40-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
640+ $ 1.0918 ¥ 9.2803
15360+ $ 0.816 ¥ 6.936
库存: 866
起订量: 640 增量: 640
交货地:
最小起订量为:640
合计: ¥ 5939.39
