UP3B-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 10.2A 9.2A 2.2μH 7.4mΩ ±20% 标准安装,贴片安装 19.3mm*13.21mm*6.8mm
供应商型号: N-UP3B-2R2-R
供应商: 云汉优选
标准整包数: 450

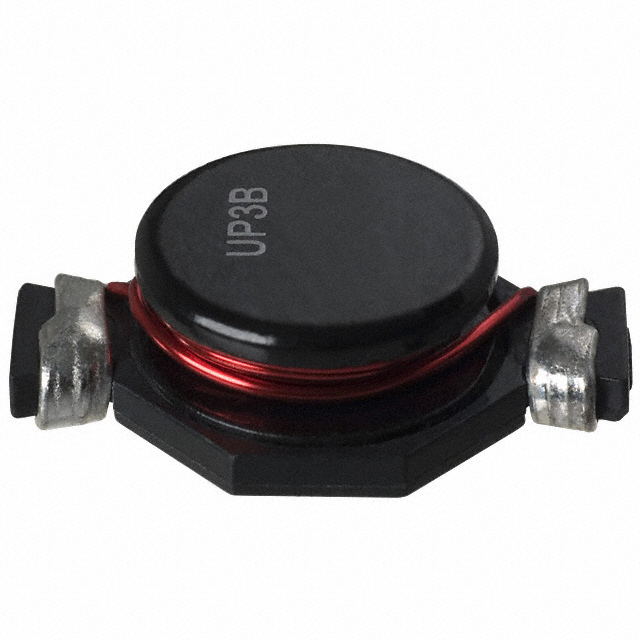

EATON 贴片电感 UP3B-2R2-R

UP3B-2R2-R概述

    UNI-PAC™ Drum Core Power Inductors

    1. 产品简介


    UNI-PAC™ 鼓芯功率电感器是专为高电流需求和低电感设计的小型化功率电感器。其典型应用包括开关电源中的升压或降压电感、工作站、服务器、台式电脑、DVD播放器、便携式电源设备、基站、工业电源供应以及测试设备仪表等。

    2. 技术参数


    UNI-PAC™ 鼓芯功率电感器具有以下主要技术参数:
    - 最大功率密度
    - 电流范围:0.47 A 至 19.2 A
    - 电感值范围:0.470 μH 至 1000 μH
    - 工作温度范围:存储温度 -40 °C 至 +125 °C;工作温度 -40 °C 至 +125 °C(环境温度加上自热温度上升)
    - 保护外壳消除核心断裂
    - 符合 UL 94V-0 阻燃标准
    - 材料:铁氧体芯材

    3. 产品特点和优势


    UNI-PAC™ 鼓芯功率电感器的独特之处在于其高效能的鼓芯设计,能够在紧凑的空间内实现高电流和低电感。以下是其主要特点:
    - 高度集成:微型封装,适合空间受限的应用。
    - 出色的电流承载能力:支持从 0.47 A 到 19.2 A 的广泛电流范围。
    - 良好的温度稳定性:能在广泛的温度范围内稳定工作。
    - 阻燃保护:符合 UL 94V-0 阻燃标准,确保安全可靠。
    - 易于集成:通过简单的焊点安装,便于集成到各种设备中。

    4. 应用案例和使用建议


    UNI-PAC™ 鼓芯功率电感器广泛应用于多种电子设备中,例如:
    - 数据中心:作为服务器和工作站中的滤波器电感,提高系统稳定性。
    - 消费电子:如 DVD 播放器和便携式电源设备中的功率转换器。
    - 通信设备:用于基站中的电源供应,确保高效的能量传输。
    使用建议:
    - 在使用过程中,注意温度上升的影响,特别是在高电流工作时,需要确保散热良好。
    - 选择合适的电感值以匹配应用中的特定需求。
    - 定期检查焊接连接点,确保电感器与 PCB 之间的连接牢固。

    5. 兼容性和支持


    UNI-PAC™ 鼓芯功率电感器设计考虑了与各种其他电子元件的兼容性,可以轻松集成到现有电路中。Eaton 提供全面的技术支持和维护服务,包括详细的安装指南和技术文档。

    6. 常见问题与解决方案


    - Q: 电感器在高温环境下工作是否会失效?
    - A: 由于 UNI-PAC™ 鼓芯功率电感器具有优异的温度稳定性,它们能够在 -40 °C 至 +125 °C 的温度范围内正常工作。但需要注意的是,长时间处于高电流状态下会导致自热现象,因此要确保良好的散热条件。

    - Q: 如何避免电感器在高温环境下的过热?
    - A: 采用合适的散热措施,例如加装散热片或风扇,以保证良好的空气流通。此外,可以在设计中留出足够的散热空间,降低温度上升的风险。

    7. 总结和推荐


    UNI-PAC™ 鼓芯功率电感器凭借其卓越的性能和紧凑的设计,在多种应用中展现出强大的竞争力。其在高电流和低电感方面的出色表现使其成为许多电子设备的理想选择。强烈推荐在需要高效能、小型化和可靠性高的应用中使用该产品。
    总之,UNI-PAC™ 鼓芯功率电感器是您寻找高效能电感解决方案的理想选择。

UP3B-2R2-R参数

参数
饱和电流(LSAT) 10.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 7.4mΩ
额定电流 9.2A
Q值 -
测试频率 100KHz
电感值 2.2μH
长*宽*高 19.3mm*13.21mm*6.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP3B-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP3B-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP3B-2R2-R UP3B-2R2-R数据手册

UP3B-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 1.3144 ¥ 11.1724
15300+ $ 0.9476 ¥ 8.0546
库存: 450
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 5027.58
