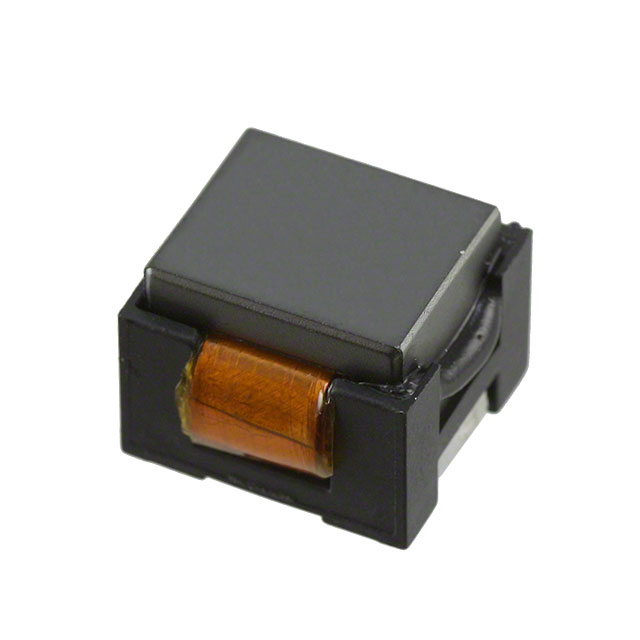

HC1-R87-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 300KHz 21A 28.01A 870nH 1.23mΩ ±15% SMD,13X13MM 标准安装,贴片安装 13mm*13mm*10mm
供应商型号: 704-HC1-R87-R
供应商: Mouser
标准整包数: 1
EATON 贴片电感 HC1-R87-R

HC1-R87-R概述

    高电流电源电感器(HC2)技术手册

    产品简介


    高电流电源电感器(HC2)是一款专为高密度、高电流低电压应用设计的紧凑型电感器。它采用箔技术,相对于传统的磁线在高频电路设计中具有更高的可靠性。频率范围可达1 MHz,适用于分布式电源系统、计算机系统、服务器、点负载(POL)转换器、工业设备及网络/电信电源供应等多种应用场合。

    技术参数


    HC2系列高电流电源电感器的技术规格如下表所示:
    | 序号 | 参数 | 值 |
    |
    | 1 | 开路电感量测试条件 | 300 kHz, 0.250 Vrms, 0.0 Adc |
    | 2 | 交流电流的额定直流电流 (Irms) | 2 A |
    | 3 | 电流饱和度 (Isat) | 3 A |
    | 4 | 直流电阻 (DCR) | 0.0006 Ω |
    | 5 | 最大直流电阻 (DCR) | 0.0046 Ω |
    | 6 | 电压-微秒 (Volt-μsec) | 6.87 V-μs |

    产品特点和优势


    1. 高可靠性:采用箔技术,提高了高频电路设计中的可靠性。
    2. 高频适用性:频率范围可达1 MHz,适合高速电路应用。
    3. 紧凑设计:具有紧凑的足迹,占用更少的空间。
    4. 广泛的应用:适用于分布式电源系统、计算机系统、服务器、点负载转换器、工业设备及网络/电信电源供应。

    应用案例和使用建议


    1. 分布式电源系统DC-DC转换器:HC2系列电感器可确保在高压差条件下保持高效能,提升电源系统的整体性能。
    2. 服务器:在高功率密度要求的环境中,HC2电感器可有效降低发热并提高稳定性。
    3. 工业设备:针对恶劣的工作环境,HC2电感器提供了可靠的电气性能,适合长期稳定运行。
    使用建议:
    - 在进行PCB布局时,应注意保证适当的温度上升,并避免与其他热源靠近,以免影响电感器的温度稳定性。
    - 确保电感器的最大温度不超过125°C。

    兼容性和支持


    - 兼容性:HC2系列电感器与多种PCB设计工具和软件兼容。
    - 支持:制造商提供详尽的使用指导和技术支持,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 温度过高的问题:可以通过优化PCB布局和加强散热来解决。
    2. 电流过载:可以采取合适的降额处理,避免电感器因电流过大而损坏。
    3. 直流电阻过高:检查电感器接线是否正确,确保焊接质量。

    总结和推荐


    HC2系列高电流电源电感器以其紧凑的设计、高频适用性以及高可靠性等特点,在各类应用中表现出色。特别是在高密度、高电流的低电压应用场合下,它的表现尤为出色。综上所述,我们非常推荐使用HC2系列电感器,相信它会成为您项目中的理想选择。

HC1-R87-R参数

参数
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 1.23mΩ
额定电流 28.01A
Q值 -
测试频率 300KHz
电感值 870nH
饱和电流(LSAT) 21A
长*宽*高 13mm*13mm*10mm
通用封装 SMD,13X13MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
