MCL1608V2-331-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100MHz 350MHz 150mA 8@100MHz 330nH 2.8Ω ±5% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 283-MCL1608V2-331-RTR-ND
供应商: Digi-Key
标准整包数: 4000

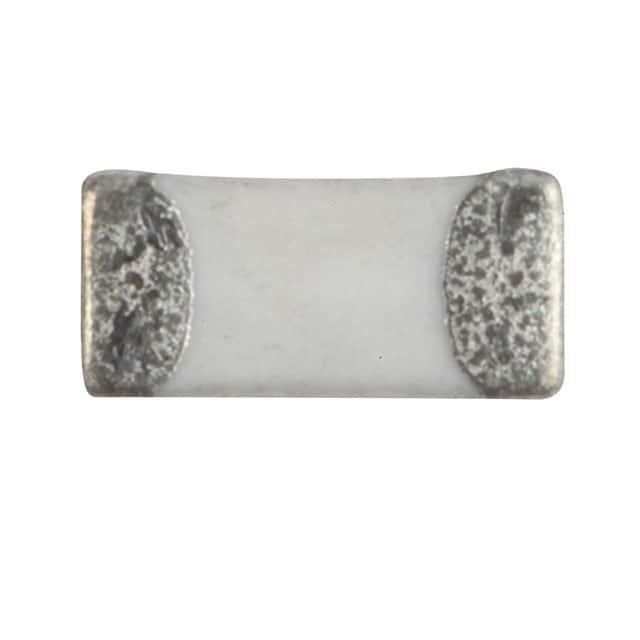

EATON 贴片电感 MCL1608V2-331-R

MCL1608V2-331-R概述

    电子元器件产品技术手册:MCL1608V2 多层片式电感

    1. 产品简介


    MCL1608V2 是一款多层片式电感器,具有高可靠性、紧凑型设计和广泛的应用领域。这款电感器采用0603(1608公制)封装,适用于各种高频电路和无线通信设备。其核心特性包括高自谐振频率(SRF)、多层单片结构以及优良的温度适应性,使其成为工业连接(如物联网IoT)、无线通信、蓝牙、WiFi、射频收发模块等领域的理想选择。

    2. 技术参数


    以下为MCL1608V2的详细技术规格:
    | 参数 | 值 |

    | 封装尺寸 | 0603(1608公制) |
    | 感值范围 | 1.0 nH 至 470 nH |
    | 工作电流 | 最大500 mA(根据具体型号) |
    | 直流电阻(DCR) | 0.05 Ω至3.60 Ω(依据感值变化) |
    | 自谐振频率(SRF) | 最小1200 MHz |
    | 质量因子(Q) | 最小20(12 MHz测试频率) |
    | 温度范围 | -40°C 至 +85°C |
    | 焊接温度 | 符合J-STD-020标准,最高260°C |
    所有型号均符合RoHS标准,无卤素、无铅。

    3. 产品特点和优势


    MCL1608V2 的关键优势包括:
    - 高可靠性:采用多层单片结构,提升机械稳定性和长期使用寿命。
    - 宽温适应性:可在极端温度条件下正常工作,满足工业和消费电子需求。
    - 高自谐振频率:适用于高频射频电路,减少信号失真。
    - 多功能性:可应用于物联网、移动设备、无线局域网等领域。
    - 环保合规:无铅无卤设计,符合全球环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 物联网(IoT)设备:如智能家居、可穿戴设备中的射频前端模块。
    - 无线通信:如蓝牙耳机、WiFi路由器中的滤波器组件。
    - 射频收发模块:用于增强信号接收和传输性能。
    使用建议:
    - 在高频电路中尽量保持引脚布局短且直,以减少寄生效应。
    - 配合其他高性能元件时,注意阻抗匹配,确保信号完整性。
    - 对于高温或低温环境下的使用,需考虑温度对电感值和Q值的影响。

    5. 兼容性和支持


    兼容性:
    - 焊接兼容性:支持标准SnPb和无铅焊料,满足多种焊接工艺要求。
    - 与PCB的配合:推荐焊盘布局严格按照产品规格书设计,确保焊接质量。
    厂商支持:
    - 提供全面的技术文档和应用指南。
    - 客户支持团队随时解答使用过程中的技术问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 使用更高规格的电感器,改善散热设计。 |
    | 焊接不牢固 | 检查焊接温度曲线是否符合规范。 |
    | 电感值偏离额定值 | 检查温度和负载条件是否超限。 |

    7. 总结和推荐


    综合评估:
    - 优点:高自谐振频率、宽温范围、多层结构可靠性强,广泛适用于多种无线通信和物联网设备。
    - 推荐用途:强烈推荐用于高频射频模块、蓝牙/WiFi设备以及工业物联网设备。
    推荐指数:★★★★☆
    适合需要高性能、高可靠性的场景,尤其在对温度适应性和高频响应有较高要求的领域表现出色。

MCL1608V2-331-R参数

参数
Q值 8@100MHz
测试频率 100MHz
电感值 330nH
饱和电流(LSAT) -
自谐振频率(SRF) 350MHz
容差 ±5%
直流电阻(DCR) 2.8Ω
额定电流 150mA
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCL1608V2-331-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

MCL1608V2-331-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON MCL1608V2-331-R MCL1608V2-331-R数据手册

MCL1608V2-331-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0344 ¥ 0.2878
8000+ $ 0.0324 ¥ 0.2714
12000+ $ 0.0313 ¥ 0.2622
20000+ $ 0.03 ¥ 0.2511
28000+ $ 0.0292 ¥ 0.244
40000+ $ 0.0283 ¥ 0.2367
100000+ $ 0.0262 ¥ 0.2191
200000+ $ 0.0247 ¥ 0.2066
400000+ $ 0.0233 ¥ 0.1949
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 1151.2
