FPT705-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 35A 13A 150nH 650μΩ ±12% 2727 贴片安装 7.5mm*6.8mm*5.35mm
供应商型号: N-FPT705-150-R
供应商: 云汉优选
标准整包数: 1000

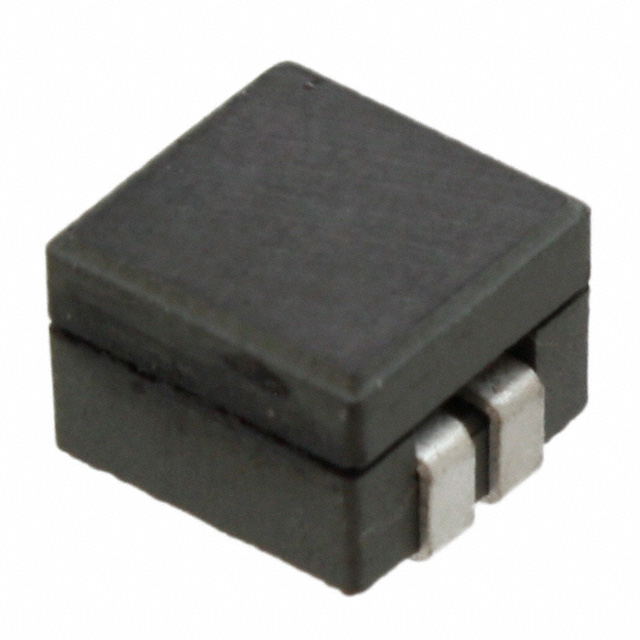

EATON 贴片电感 FPT705-150-R

FPT705-150-R概述

    FPT705 双导体高电流功率电感器

    产品简介


    FPT705 是一款双导体高电流功率电感器,由 Eaton Electronics 分公司生产。这款电感器设计用于需要高电流处理能力和良好磁屏蔽性能的应用场合。其主要功能包括:双导体两圈构造、磁屏蔽以及高可靠性。主要应用于 Picor® Cool-Power® ZVS 升压和降压调节器系列,适合于工业自动化、通信设备、计算机服务器及可再生能源系统等多种领域。

    技术参数


    - 产品型号: FPT705-170-R, FPT705-190-R, FPT705-200-R, FPT705-230-R, FPT705-270-R, FPT705-300-R
    - 尺寸: 8.3 mm x 7.5 mm (脚距),高度为 5.35 mm
    - 封装: 表面贴装封装
    - 磁芯材料: 铁氧体材料
    - 电感值 (nH): ±10%
    - 直流电阻 (mΩ): ±0.15 mΩ
    - 额定直流电流 (Irms): 13 A
    - 饱和电流 (Isat):
    - FPT705-170-R: 31 A
    - FPT705-190-R: 28 A
    - FPT705-200-R: 25 A
    - FPT705-230-R: 23 A
    - FPT705-270-R: 19 A
    - FPT705-300-R: 17 A
    - 温度范围: 储存温度 -55 °C 到 +125 °C;工作温度 -55 °C 到 +125 °C(环境温度加上自热)
    - 兼容性: 符合 J-STD-020 焊接回流标准,无铅、无卤素
    - 包装信息: 每卷 13 英寸直径包装 1,000 个零件

    产品特点和优势


    - 磁屏蔽设计:有效防止电磁干扰,提高电路稳定性。
    - 高电流处理能力:适用于高功率应用,例如数据中心和服务器。
    - 良好的温控性能:在宽广的工作温度范围内保持稳定性能。
    - 兼容性强:与 Picor® Cool-Power® 调节器系列完美兼容。

    应用案例和使用建议


    FPT705 电感器在工业自动化设备和通信基础设施中表现出色,尤其是在需要高电流稳定性和低电磁干扰的应用场景。为了确保最佳性能,建议进行如下操作:
    - PCB布局优化:遵循推荐的焊盘布局,以提高散热性能。
    - 温度管理:监控和控制电路温度,确保不超过 125 °C。
    - 散热设计:增加散热片或采用高效的空气流动方式,以改善散热效果。

    兼容性和支持


    - 兼容性:与 Picor® Cool-Power® 调节器系列完全兼容。
    - 支持和服务:提供详尽的技术文档和支持服务,包括焊接工艺指导和故障排除手册。

    常见问题与解决方案


    - 问题: 电路中的温度过高。
    - 解决方案: 检查电路布局,确保有足够的散热路径。使用热敏电阻监测并调整工作条件。

    - 问题: 电感器在高温环境下失效。
    - 解决方案: 确保符合温度范围内的工作条件,并检查焊接质量和材料的选择。

    总结和推荐


    FPT705 双导体高电流功率电感器凭借其卓越的性能和广泛的适用性,成为了众多高功率应用的理想选择。它在稳定性和兼容性方面的表现尤为出色,非常适合需要高电流处理能力且对电磁干扰敏感的应用场景。强烈推荐在高功率设备中使用该产品。
    该综述提供了 FPT705 的全面信息,涵盖了基本功能、技术参数、产品特点及应用建议等方面,旨在帮助工程师和技术人员更好地理解和应用这一先进的电感器产品。

FPT705-150-R参数

参数
电感值 150nH
饱和电流(LSAT) 35A
自谐振频率(SRF) -
容差 ±12%
直流电阻(DCR) 650μΩ
额定电流 13A
Q值 -
测试频率 100KHz
长*宽*高 7.5mm*6.8mm*5.35mm
通用封装 2727
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FPT705-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FPT705-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FPT705-150-R FPT705-150-R数据手册

FPT705-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
