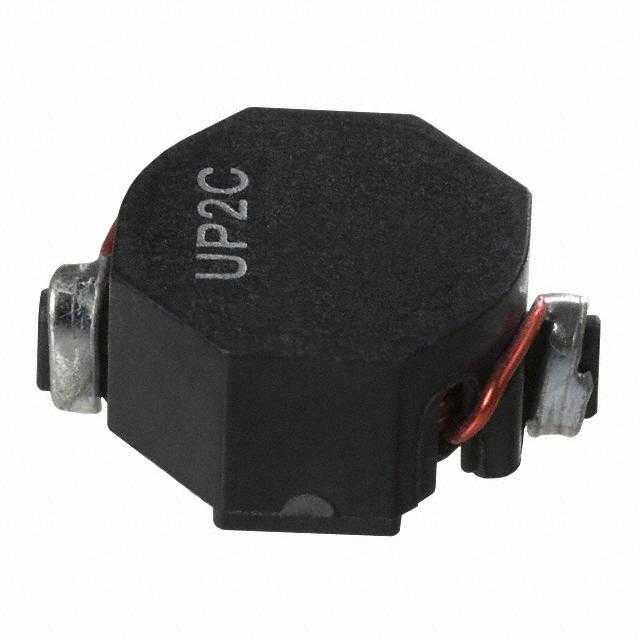

UP2C-681-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 480mA 460mA 680μH 1.774Ω ±20% 贴片安装 12.9mm*9.4mm*5.2mm
供应商型号: SEC-UP2C-681-R
供应商: 海外现货
标准整包数: 1
EATON 贴片电感 UP2C-681-R

UP2C-681-R概述

    UNI-PAC™ Drum Core Power Inductors: UP2C Series

    产品简介


    UNI-PAC™ 鼓芯功率电感器是专为满足高可靠性和高性能需求设计的表面贴装元件。其主要用于存储设备如台式电脑、工作站、服务器以及DVD播放机等,同时也广泛应用于便携式电源设备、基站和工业电源供应系统。这些电感器因其卓越的性能而备受推崇,适用于各种电源管理和滤波应用。

    技术参数


    UNI-PAC™ 鼓芯功率电感器的主要技术参数如下:
    | 参数 | 型号 | 典型值 | 容差 | 额定电流 (Irms) (A) | 饱和电流 (Isat) (A) | 直流电阻 (DCR) (mΩ) | 最大电压-时间积 (V·µs) |

    | 电感 (µH) | UP2C-R47-R | 0.470 | ±20% | 12.2 | 18.6 | 2.5 | 4.15 |
    UP2C-1R0-R | 1.0 | ±20% | 9.80 | 11.8 | 3.9 | 7.0 |
    UP2C-1R5-R | 1.5 | ±20% | 8.10 | 10.0 | 5.6 | 8.3 |
    UP2C-2R2-R | 2.2 | ±20% | 7.50 | 8.67 | 6.6 | 9.6 |
    UP2C-3R3-R | 3.3 | ±20% | 5.90 | 6.84 | 10.5 | 12.1 |
    注:以上表格列出了典型型号的参数,更多型号请参考完整数据表。

    产品特点和优势


    UNI-PAC™ 鼓芯功率电感器具有以下独特功能和优势:
    - 小型化表面贴装设计:坚固耐用的设计可防止线圈核心断裂,适合紧凑空间应用。
    - 宽广的工作范围:电感范围从 0.470 µH 到 1000 µH,电流范围最高可达 18.6 A 峰值。
    - 符合 UL94V-0 标准:达到阻燃材料要求,确保更高的安全性。
    - 多种工作温度适应性:存储和操作温度范围均为 -40 °C 至 +125 °C。
    - J-STD-020 合规:焊锡回流温度符合行业标准,提供更高的可靠性。

    应用案例和使用建议


    根据手册提供的应用场景,UNI-PAC™ 鼓芯功率电感器可应用于多个领域:
    - 计算机硬件:如台式电脑和服务器中的电源管理。
    - 多媒体设备:如 DVD 播放器中的滤波应用。
    - 工业应用:如工业电源供应系统的输出滤波扼流圈。
    使用建议:
    - 在安装时,请避免在电感器下方走线或通孔,以减少潜在的干扰。
    - 确保电感器所在环境温度不超过规定的最大值,以维持其最佳性能。
    - 使用时建议参照手册中的详细焊接工艺参数,确保最佳焊接效果。

    兼容性和支持


    UNI-PAC™ 鼓芯功率电感器符合行业标准,可与其他主流电子元件轻松集成。制造商提供了全面的技术支持,包括详尽的数据手册和使用指南,确保用户能够充分利用产品的潜力。

    常见问题与解决方案


    - Q: 如何处理电感器在高温环境下的降额问题?
    - A: 可参照手册中的 IRMS 衍射图,确保在指定温度范围内正确使用。
    - Q: 电感器安装过程中出现焊接问题怎么办?
    - A: 严格按照手册中的焊接温度曲线执行,使用适当的焊料和工艺。

    总结和推荐


    综上所述,UNI-PAC™ 鼓芯功率电感器凭借其紧凑设计、高性能及广泛应用场景,在市场上具备显著的竞争优势。建议在需要高效电源管理和滤波的项目中使用此产品。无论是家用电子产品还是工业级应用,UNI-PAC™ 都能提供可靠的解决方案。

UP2C-681-R参数

参数
容差 ±20%
直流电阻(DCR) 1.774Ω
额定电流 460mA
Q值 -
测试频率 100KHz
电感值 680μH
饱和电流(LSAT) 480mA
自谐振频率(SRF) -
长*宽*高 12.9mm*9.4mm*5.2mm
安装方式 贴片安装
零件状态 在售
