UP2C-680-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.53A 1.57A 68μH 151.7mΩ ±20% 标准安装,贴片安装 12.9mm*9.4mm*5.2mm
供应商型号: UP2C-680-R
供应商: 国内现货
标准整包数: 900

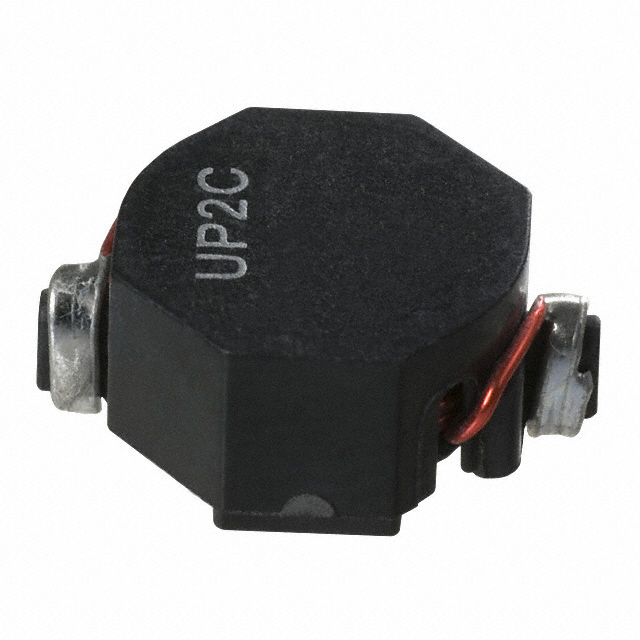

EATON 贴片电感 UP2C-680-R

UP2C-680-R概述

    高质量文章:UNI-PAC™ 鼓芯功率电感技术详解

    1. 产品简介


    UNI-PAC™ 鼓芯功率电感(型号 UP2C)是一种采用微型表面贴装设计的高性能电感器,以其坚固耐用的设计著称,可有效防止磁芯断裂。该系列电感器适用于广泛的工业和消费电子应用,包括桌面电脑、工作站、服务器、DVD播放器、便携式电源设备、基站以及工业电源供应器等。其核心材料为铁氧体,具有出色的电感值范围和电流承载能力,能够在极端温度环境下可靠运行。

    2. 技术参数


    UNI-PAC™ 鼓芯功率电感提供多种电感值选择,从 0.47 μH 到 1000 μH,适合不同的应用场景需求。其主要技术参数如下:
    | 参数名称 | 范围 |

    | 电感值(µH) | 0.470 至 1000 |
    | 最大峰值电流(A) | 18.6 |
    | 线圈直流电阻(mΩ) | 2.5 至 2657.1 |
    | 储存温度范围 | -40 °C 至 +125 °C |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 符合标准 | UL94V-0 和 J-STD-020 |

    3. 产品特点和优势


    UNI-PAC™ 鼓芯功率电感的优势在于其坚固耐用的设计和卓越的电气性能。具体特点如下:
    - 微型表面贴装设计:显著节省电路板空间,便于集成于高密度 PCB 设计中。
    - 高电流承载能力:最高可达 18.6 A 峰值电流,确保在重载条件下的稳定运行。
    - 宽广的工作温度范围:适应严苛的工业环境,保证长期可靠性。
    - 低功耗和高效能:通过优化的核心材料设计减少能量损耗,提高效率。
    - 兼容性:支持 SMT 流程回流焊接,符合行业标准,易于大规模生产。

    4. 应用案例和使用建议


    UNI-PAC™ 鼓芯功率电感广泛应用于多种场景,例如电源滤波器、输出扼流线圈及测试设备仪器中。以下是一些典型应用场景和使用建议:
    - 电源管理:作为输出滤波电感器使用时,需确保与电源设计紧密匹配,避免过高的纹波电压。
    - 存储设备:在高端工作站和服务器中使用时,需注意电感值的选择以适配高速数据处理需求。
    - 便携设备:由于体积小巧,适合用于智能手机和平板电脑的电源管理模块中,但要确保电感能够承受预期的电流负载。
    建议在实际使用中,根据具体应用场景调整电感值,并验证其对电流和温度变化的适应性。此外,合理规划 PCB 布局,避免信号干扰,提升整体系统性能。

    5. 兼容性和支持


    UNI-PAC™ 鼓芯功率电感支持行业标准的 SMT 流程回流焊接,与主流 PCB 制造工艺高度兼容。Eaton 提供详尽的技术文档和支持服务,包括焊锡温度曲线参考表和产品认证说明,帮助客户顺利完成产品集成。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:焊接过程中出现空洞现象
    - 解决办法:检查焊锡膏质量和焊接温度曲线设置是否符合 J-STD-020 标准。
    - 问题:电感值超出额定范围
    - 解决办法:重新校验产品型号,并确认所选电感值是否适合实际需求。
    - 问题:产品发热异常
    - 解决办法:优化电路设计,降低电流密度,必要时增加散热片。

    7. 总结和推荐


    综上所述,UNI-PAC™ 鼓芯功率电感凭借其紧凑设计、高可靠性及广泛应用场景,成为电子元器件领域的明星产品。对于需要高效能、高稳定性的电源管理系统,尤其是工业和消费电子领域,该产品无疑是最佳选择之一。我们强烈推荐此款电感器给所有寻求高性能电感解决方案的工程师和技术人员。

    版权信息:本文内容基于 Eaton Electronics Division 发布的技术手册整理而成,未经授权不得复制或分发。

UP2C-680-R参数

参数
电感值 68μH
饱和电流(LSAT) 1.53A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 151.7mΩ
额定电流 1.57A
Q值 -
测试频率 100KHz
长*宽*高 12.9mm*9.4mm*5.2mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

UP2C-680-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP2C-680-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP2C-680-R UP2C-680-R数据手册

UP2C-680-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
