WCL3225-3R9-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 7.96MHz 75MHz 360mA 12@7.96MHz 3.9μH 1.2Ω ±5% 1210 贴片安装 3.5mm*2.9mm*2.25mm
供应商型号: N-WCL3225-3R9-R
供应商: 云汉优选
标准整包数: 2000

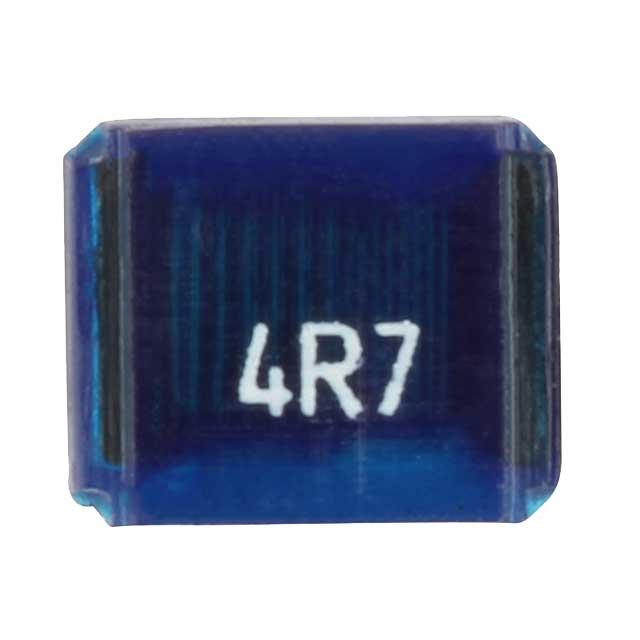

EATON 贴片电感 WCL3225-3R9-R

WCL3225-3R9-R概述

    WCL3225 Wire Wound Chip Inductor: Comprehensive Technical Guide

    1. 产品简介


    WCL3225 线绕芯片电感 是一种高性能的电子元器件,适用于多种应用场景。该产品采用 3225 (1210 指标) 封装形式,主要功能为调节电路中的电感值,适用于各种工业和消费类电子产品。

    2. 技术参数


    - 封装尺寸: 3225 (1210)
    - 电感范围: 0.12 μH 至 560 μH
    - 精度: ±5%
    - 最高额定电流: 450 mA 至 125 mA(不同型号有所不同)
    - 测试频率: 25.2 MHz 或 7.96 MHz
    - 测试电压: 500 mV
    - 最大直流电阻: 0.20 Ω 至 5.60 Ω
    - 最小谐振频率: 8 MHz 至 28 MHz
    - 最低品质因数: 20 至 1.5
    - 湿度敏感等级: 1 级
    - 工作温度范围: -40 °C 至 +85 °C
    - 回流焊温度: 符合 J-STD-020 标准,最高温度为 +260 °C

    3. 产品特点和优势


    - 高 Q 值: 高品质因数使得电感器在高频下的性能更加出色。
    - 紧容差: 严格的电感容差保证了产品的高一致性和可靠性。
    - 宽范围选择: 多种电感值可选,满足不同的应用需求。
    - 无卤素、无铅: 符合环保要求,适合各类应用场合。

    4. 应用案例和使用建议


    - 工业物联网连接: 适用于工业设备和物联网系统的电路设计。
    - 计算机/游戏机: 用于提升计算设备和游戏机的性能和稳定性。
    - 智能电表: 提高测量精度和系统效率。
    - 无线通信: 用于蓝牙、WiFi 和其他无线通信模块。
    - 手机和可穿戴设备: 提升设备性能,减小体积。
    使用建议:
    - 确保所有焊接表面共面,公差为 ±0.1 mm。
    - 不要在电感器下方布置线路或通孔。
    - 遵循标准焊接回流工艺,如表 1 和表 2 所示。

    5. 兼容性和支持


    - 兼容性: 该产品广泛应用于各种无线通信模块和其他电子设备。
    - 技术支持: 提供详细的技术文档和支持服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题: 温度变化导致电感值变化。
    - 解决方案: 通过严格控制焊接温度和回流过程,确保在温度变化时电感值的变化控制在 ±5% 以内。
    - 问题: 需要更详细的电气特性信息。
    - 解决方案: 可参考技术手册中的详细参数表格。

    7. 总结和推荐



    总结

    :
    WCL3225 线绕芯片电感以其高 Q 值、紧密容差和广泛的电感值选择,在多种应用场景中表现出色。符合环保要求,适用范围广,支持多样化的使用场景。
    推荐:
    我们强烈推荐使用 WCL3225 线绕芯片电感,特别是在需要高性能和可靠性的工业物联网、无线通信和计算设备等领域。

WCL3225-3R9-R参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 75MHz
容差 ±5%
直流电阻(DCR) 1.2Ω
额定电流 360mA
Q值 12@7.96MHz
测试频率 7.96MHz
电感值 3.9μH
长*宽*高 3.5mm*2.9mm*2.25mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WCL3225-3R9-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

WCL3225-3R9-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON WCL3225-3R9-R WCL3225-3R9-R数据手册

WCL3225-3R9-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0827 ¥ 0.7028
20000+ $ 0.0773 ¥ 0.6566
80000+ $ 0.0745 ¥ 0.6329
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1405.6
