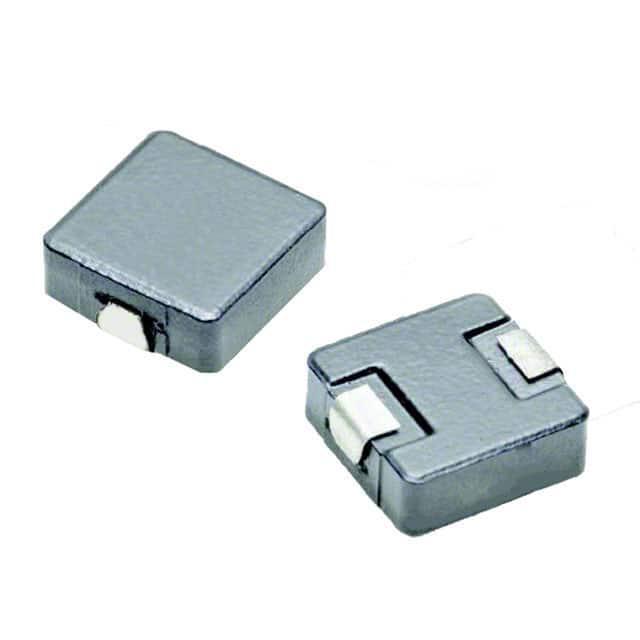

HCMA1305-1R8-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 40A 21A 1.8μH 4.6mΩ ±20% 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: N-HCMA1305-1R8-R
供应商: 云汉优选
标准整包数: 400
EATON 贴片电感 HCMA1305-1R8-R

HCMA1305-1R8-R概述

    # HCMA1305 汽车级高电流功率电感技术手册解析

    1. 产品简介


    基本介绍
    HCMA1305 是一款专为汽车电子设计的高电流功率电感器,采用铁粉芯材料制成。它适用于广泛的汽车应用,具有卓越的性能和可靠性。HCMA1305 的主要特点是高电流承载能力、低核心损耗、电磁屏蔽以及超低的电磁干扰(EMI),并可在 100 kHz 至 5 MHz 的频率范围内运行。此系列电感器提供从 0.1 μH 到 33 μH 的多种电感值选择,并覆盖 5.2 A 至 118 A 的电流范围。
    主要功能
    - 高电流承载能力:适用于需要大电流处理的应用场景。
    - 低核心损耗:提高能源效率并减少发热。
    - 磁屏蔽设计:降低 EMI 干扰,提升系统稳定性。
    - 广泛频率适应性:覆盖 100 kHz 至 5 MHz 的频率范围。
    - 温度适应性强:在极端温度环境下仍能保持可靠运行。
    应用领域
    - 车身电子模块(Body Electronics)
    - 中央车身控制模块(Central Body Control Module)
    - 车辆访问控制系统(Vehicle Access Control System)
    - 头灯、尾灯及内饰照明(Headlamps, Tail Lamps, Interior Lighting)
    - 加热通风及空调控制器(HVAC Controllers)
    - 车门、窗户升降及座椅控制(Doors, Window Lift, Seat Control)
    - 先进驾驶辅助系统(Advanced Driver Assistance Systems)
    - 数字仪表盘及车载娱乐系统(Digital Instrument Cluster, Infotainment and Cluster Electronics)
    - 音频子系统:头单元和后备箱放大器(Audio Subsystem: Head Unit and Trunk Amp)

    2. 技术参数


    以下是 HCMA1305 系列电感器的关键技术参数列表:
    | 产品型号 | 电感值 (μH) | 感应电流 (A) | 最大直流电阻 (mΩ) | 核心损耗系数 (K-factor) |

    | HCMA1305-R10-R | 0.10 | 55 | 0.52 | 848 |
    | HCMA1305-R22-R | 0.22 | 51 | 0.63 | 843 |
    | HCMA1305-R33-R | 0.33 | 42 | 0.80 | 506 |
    | HCMA1305-R47-R | 0.47 | 38 | 0.80 | 506 |
    | HCMA1305-R56-R | 0.56 | 36 | 1.15 | 500 |
    其他参数如下:
    - 包装尺寸:13.8 mm × 12.5 mm × 5.0 mm
    - 工作温度范围:-55°C 至 +125°C
    - 焊接温度要求:符合 J-STD-020 标准
    - RoHS 合规性:无铅、无卤化物

    3. 产品特点和优势


    特点
    - 符合 AEC-Q200 标准,确保汽车级质量。
    - 铁粉芯材料,确保优异的温度稳定性和机械强度。
    - 磁屏蔽设计,有效减少电磁干扰(EMI)。
    - 宽泛的工作频率范围,适合复杂多样的汽车电子需求。
    优势
    - 出色的高频性能,尤其在新能源汽车和混合动力汽车中的应用表现出色。
    - 低功耗设计,大幅延长系统使用寿命。
    - 高可靠性,适用于恶劣环境下的长期运行。

    4. 应用案例和使用建议


    应用案例
    HCMA1305 系列电感器广泛应用于现代汽车电子系统,例如:
    - 自动驾驶辅助系统(如 ACC 和自动泊车控制)。
    - 环视监控系统(包括前后视摄像头)。
    - 安全系统(如碰撞规避和车辆黑盒系统)。
    使用建议
    - 在选择具体型号时,应根据实际电流和电感需求匹配合适的型号。
    - 注意 PCB 设计,确保良好的散热通道以避免温升过快。
    - 确保焊接工艺符合 J-STD-020 标准,以保障可靠连接。

    5. 兼容性和支持


    HCMA1305 系列电感器与其他主流汽车电子组件高度兼容,适用于大多数主流汽车电子平台。制造商提供全面的技术支持,包括样品申请、技术文档和现场服务支持。

    6. 常见问题与解决方案


    常见问题
    1. 温升过高:由于电流过大导致发热严重。
    2. 电磁干扰问题:影响系统稳定性。
    3. 焊接不良:可能导致接触电阻增加。
    解决方案
    1. 温升过高:通过优化 PCB 布局和增加散热面积来改善散热条件。
    2. 电磁干扰问题:使用磁屏蔽设计并优化布局。
    3. 焊接不良:严格遵守焊接工艺规范,并定期检查焊接质量。

    7. 总结和推荐


    综合评估
    HCMA1305 系列电感器凭借其卓越的性能、宽泛的工作温度范围和高可靠性,在汽车电子领域展现了极强的竞争力。其独特的磁屏蔽设计和低 EMI 特性使其成为许多关键系统的理想选择。
    推荐意见
    强烈推荐 HCMA1305 系列电感器用于汽车电子设计中,特别是在需要高电流承载能力和低功耗的场合。制造商提供的优质支持和服务也增强了产品的市场吸引力。

    通过本文档的深度解析,HCMA1305 系列电感器以其优异的技术指标和广泛应用前景成为汽车电子领域的明星产品。

HCMA1305-1R8-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.6mΩ
额定电流 21A
Q值 -
测试频率 100KHz
电感值 1.8μH
饱和电流(LSAT) 40A
长*宽*高 13.3mm*12.2mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
