UP4B-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 6.1A 3.7A 33μH 52mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: N-UP4B-330-R
供应商: 云汉优选
标准整包数: 1

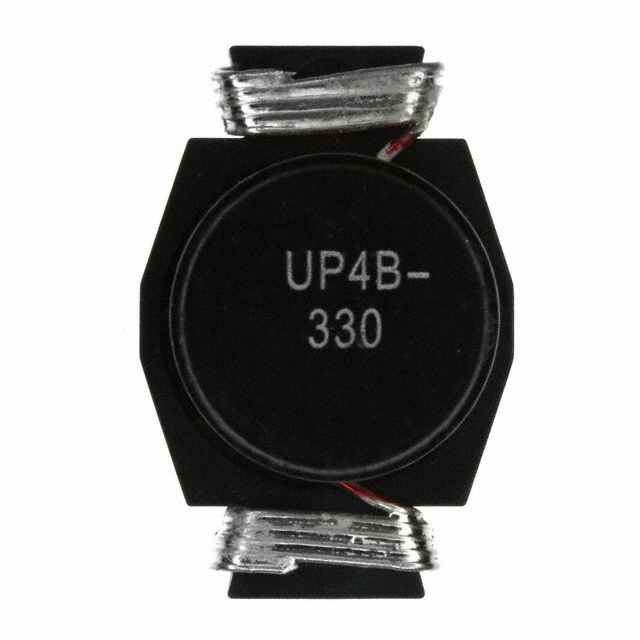

EATON 贴片电感 UP4B-330-R

UP4B-330-R概述

    # UNI-PAC™ Drum Core Power Inductors: Product Overview

    1. 产品简介


    UNI-PAC™ 鼓形芯功率电感器是一种高度集成的电子元件,专为需要高电流和低电感的小型化封装而设计。该系列产品具有卓越的功率密度,适用于工作站、服务器、台式计算机、DVD播放器、便携式电源设备及工业电源等多种应用场景。产品核心采用铁氧体材料,具有UL 94V-0阻燃标准,能够有效防止核心破损并提供可靠的保护。其典型应用包括降压或升压电感器、输出滤波扼流圈及测试设备仪表等。

    2. 技术参数


    | 参数名称 | 值 |

    | 最大电流范围 | 0.47 A 至 19.2 A |
    | 电感值范围 | 0.470 μH 至 1000 μH |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 储存温度范围 | -40 °C 至 +125 °C |
    | 阻抗(DCR)上限 | 0.0019 Ω 至 2.96 Ω |
    | 焊接回流温度要求 | 符合J-STD-020规范 |

    3. 产品特点和优势


    - 最大功率密度:满足现代电子设备对高功率密度的需求。
    - 紧凑型设计:即使在小型化包装中也能实现高电流处理能力。
    - 宽泛的电感值选择:从0.47 μH到1000 μH,适应不同应用场景。
    - 可靠的核心保护:外壳设计防止核心断裂,提高使用寿命。
    - 卓越的电气性能:UL 94V-0阻燃认证确保安全使用。

    4. 应用案例和使用建议


    应用案例
    - 在工作站和服务器中作为降压或升压电感器,提升电源转换效率。
    - 在台式电脑中用于滤波和噪声抑制,增强系统稳定性。
    - 在工业电源中作为输出滤波扼流圈,减少电磁干扰。
    使用建议
    - 确保焊接过程中遵循规定的回流温度曲线,避免因过热导致损坏。
    - 对于高电流环境,优先选择电感值较小且额定电流较高的型号以减少发热。
    - 在高温环境下使用时,注意监测温度变化,避免超出安全范围。

    5. 兼容性和支持


    UNI-PAC™ 鼓形芯功率电感器具有良好的兼容性,可与多种电路板布局和接口配合使用。Eaton公司提供全面的技术支持和服务,包括样品请求、设计咨询和技术文档下载等,帮助客户快速完成产品选型和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 调整散热方案,增加风扇或导热材料 |
    | 焊接不良 | 检查焊接工艺参数,重新执行焊接 |
    | 电感值偏离标称值 | 更换新批次产品或联系技术支持 |

    7. 总结和推荐


    综上所述,UNI-PAC™ 鼓形芯功率电感器以其卓越的性能、广泛的适用性和可靠的设计赢得了市场的广泛认可。无论是对空间有限的设计还是对高性能需求的应用,它都是理想的选择。我们强烈推荐此系列产品给需要高效能和高可靠性的电子工程师和设计师。
    通过严格的测试和验证,这些电感器不仅满足当前市场需求,还具备前瞻性的设计思路。无论是在工业、消费电子还是通信领域,UNI-PAC™ 都能为您提供理想的解决方案。

UP4B-330-R参数

参数
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 6.1A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 52mΩ
额定电流 3.7A
Q值 -
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-330-R UP4B-330-R数据手册

UP4B-330-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
69+ $ 2.6712 ¥ 22.7052
138+ $ 2.1836 ¥ 18.5606
275+ $ 1.8156 ¥ 15.4326
15000+ $ 1.326 ¥ 11.271
库存: 275
起订量: 69 增量: 1
交货地:
最小起订量为:69
合计: ¥ 1566.65
