HCM1A0805-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 6A 2.5A 15μH 71mΩ ±20% 标准安装,贴片安装 8.1mm*8mm*5.4mm
供应商型号: N-HCM1A0805-150-R
供应商: 云汉优选
标准整包数: 500

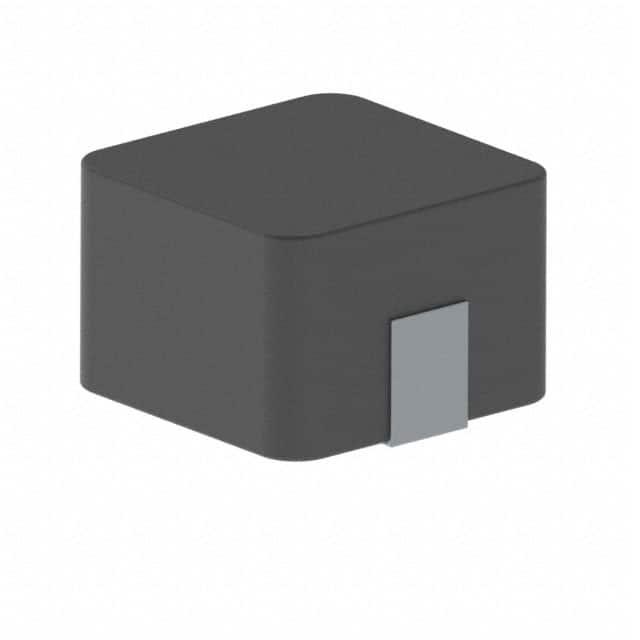

EATON 贴片电感 HCM1A0805-150-R

HCM1A0805-150-R概述

    电子元器件产品技术手册:HCM1A0805 汽车级高电流功率电感

    1. 产品简介


    HCM1A0805 是一款汽车级高电流功率电感,专为高可靠性需求而设计。这类电感广泛应用于车身电子系统、动力传动系统和其他关键控制模块中,具有卓越的性能和稳定性。

    2. 技术参数


    - 认证标准: AEC-Q200 Grade 1 认证
    - 电流承载能力: 最大电流可达10A
    - 磁屏蔽特性: 低电磁干扰(EMI)
    - 频率范围: 最高达1 MHz
    - 电感值范围: 3.3 μH 至 100 μH
    - 尺寸: 尺寸为8.3 mm x 8.0 mm,高度为5.4 mm
    - 封装材料: 合金粉末芯材料
    - 存储温度范围: -55 °C 至 +155 °C
    - 工作温度范围: -55 °C 至 +155 °C
    - 可焊性: 符合 J-STD-020 最新修订标准

    3. 产品特点和优势


    - 高可靠性: 经过AEC-Q200 Grade 1认证,适用于极端环境下的稳定运行。
    - 高效能: 具备高电流承载能力和低电磁干扰特性,适合于要求高可靠性的应用。
    - 适用范围广: 可用于多种车载电子系统,如中央车身控制模块、发动机控制系统等。
    - 易于集成: 具有标准化的引脚布局和表面贴装设计,便于集成到各类电路板上。

    4. 应用案例和使用建议


    - 应用实例: 用于车身电子系统的空调控制器、车身门锁系统、安全气囊控制系统等。
    - 使用建议: 在高频条件下使用时,建议进行温度监测以确保不超出最大温度限制。对于需要高电流的应用,可以考虑选择电感值更高的型号,以满足不同应用场景的需求。

    5. 兼容性和支持


    - 兼容性: 适用于多种电子控制系统,与主流的汽车电子元器件和设备兼容。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,确保用户能够轻松安装和调试。

    6. 常见问题与解决方案


    - 问题1: 温度过高如何处理?
    - 解决方案: 安装散热片或改进PCB设计,增加散热路径以降低工作温度。
    - 问题2: 电流纹波过大如何应对?
    - 解决方案: 选择电感值较高的型号,或者在电路中加入额外的滤波电容来减小电流纹波。

    7. 总结和推荐


    HCM1A0805 汽车级高电流功率电感凭借其出色的电流承载能力和磁屏蔽特性,在众多车载电子系统中表现出色。无论是车身控制模块还是安全系统,它都是理想的电感选择。强烈推荐在需要高可靠性及低电磁干扰的应用中使用。
    本手册中的技术参数和使用建议详细介绍了HCM1A0805的特性和应用,希望能帮助您更好地理解和使用这款电感器。

HCM1A0805-150-R参数

参数
电感值 15μH
饱和电流(LSAT) 6A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 71mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
长*宽*高 8.1mm*8mm*5.4mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A0805-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A0805-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A0805-150-R HCM1A0805-150-R数据手册

HCM1A0805-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9964 ¥ 8.4694
15000+ $ 0.7313 ¥ 6.2161
库存: 30000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 4234.7
