LD1-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.76A 2.22A 2.2μH 47mΩ ±20% 标准安装,贴片安装 4.5mm*4mm*3.2mm
供应商型号: N-LD1-2R2-R
供应商: WALDOM
标准整包数: 2000

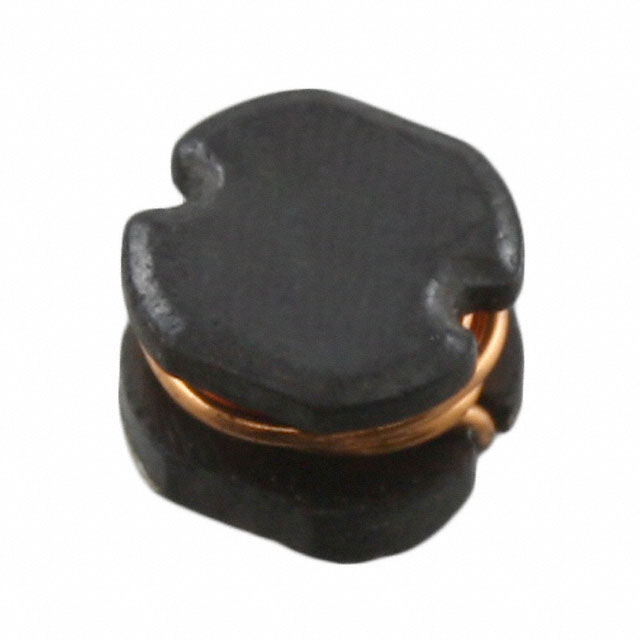

EATON 贴片电感 LD1-2R2-R

LD1-2R2-R概述

    # Eaton LD 系列金属化圆柱芯电感器技术手册

    产品简介


    Eaton 的 LD 系列金属化圆柱芯电感器是为高效电源转换设计的高品质产品。该系列电感器采用金属化圆柱芯设计,有效利用电路板空间。它们广泛应用于计算机、电源供应器和测试仪器仪表等领域。这些电感器具有电流范围广、温度适应性强等特点,能够满足不同应用场景的需求。

    技术参数


    以下是 LD 系列电感器的技术规格和性能参数:
    | 产品编号 | 电感值(μH) | 额定电流(A) | 电流(Irms,A) | 饱和电流(Isat,A) | 直流电阻(DCR,mΩ) |
    |
    | LD1-1R0-R | 1.0 | 1.00 | 2.66 | 4.46 | 33.0 |
    | LD1-1R4-R | 1.4 | 1.40 | 2.47 | 3.41 | 38.0 |
    | LD1-1R8-R | 1.8 | 1.80 | 2.35 | 3.05 | 42.0 |
    | ... | ... | ... | ... | ... | ... |
    | LD2-471-R | 470 | 470.0 | 0.74 | 0.55 | 1960 |
    电感器的存储温度范围为 -40 °C 至 +125 °C,操作温度范围同上。电感器符合 J-STD-020 焊接回流温度标准,确保焊接过程中的可靠性。

    产品特点和优势


    LD 系列金属化圆柱芯电感器具备以下优势:
    - 高效利用电路板空间:通过独特的金属化圆柱芯设计,最大程度地减少占用的空间。
    - 宽广的应用范围:适用于多种电子产品,包括计算机、电源供应器和测试仪器仪表等。
    - 出色的热稳定性:能够在 -40 °C 到 +125 °C 的极端温度范围内稳定工作。
    - 高电流承载能力:根据不同型号,可以承受高达几安培的电流,满足各种需求。
    - 符合RoHS标准:所有型号均符合环保标准,确保对环境友好。

    应用案例和使用建议


    LD 系列电感器在多个应用场合下都有出色表现,例如:
    - 电源转换:作为升压或降压电感器用于直流-直流转换器。
    - 噪声过滤:用于电源系统中的滤波电感器,减少电磁干扰。
    - 输出滤波器:在测试仪器仪表中,提供稳定的输出信号。
    使用建议:
    - 确保焊点质量,遵循J-STD-020标准进行焊接,以确保电感器的长期可靠性和稳定性。
    - 适当考虑电感器的工作温度,特别是在高功率应用中,需控制温度上升不超过允许范围。

    兼容性和支持


    LD 系列电感器与同类电子产品兼容性良好,适用于广泛的电子电路设计。Eaton 提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    根据技术手册中的指导,以下是一些常见的问题及其解决方法:
    - Q: 如何确保焊接过程的成功?
    A: 严格按照 J-STD-020 标准设定回流焊接参数,并使用符合要求的焊料。
    - Q: 如何避免电感器过热损坏?
    A: 在高电流环境下工作时,应严格控制温度,确保不超过电感器的最大允许温度。

    总结和推荐


    Eaton 的 LD 系列金属化圆柱芯电感器凭借其高效的设计、优异的性能和广泛的应用范围,在众多竞争者中脱颖而出。特别适合于需要紧凑设计、高可靠性和低功耗的应用场合。对于希望在设计中提高效率并降低总成本的工程师们,我们强烈推荐使用这款电感器。

LD1-2R2-R参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 2.76A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 47mΩ
额定电流 2.22A
长*宽*高 4.5mm*4mm*3.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LD1-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

LD1-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON LD1-2R2-R LD1-2R2-R数据手册

LD1-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.53 ¥ 4.505
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 9010
