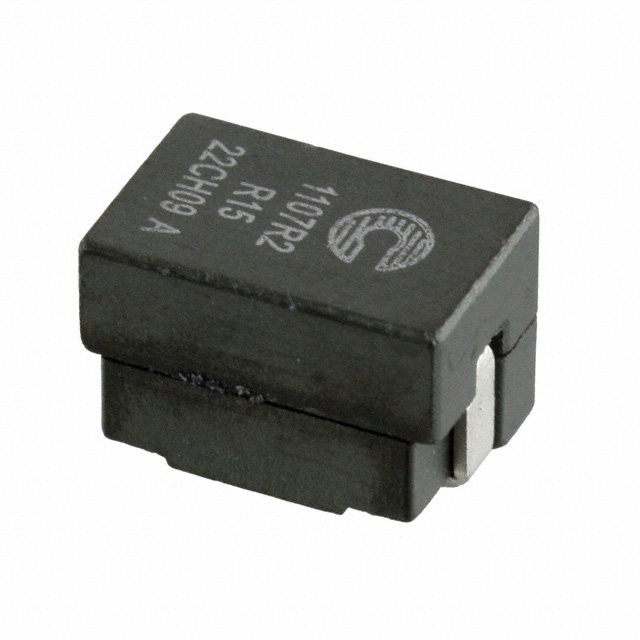

FP1107R2-R15-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 70A 42A 150nH 470μΩ ±10% 标准安装,贴片安装 11mm*7.2mm*7.2mm
供应商型号: N-FP1107R2-R15-R
供应商: 云汉优选
标准整包数: 640
EATON 贴片电感 FP1107R2-R15-R

FP1107R2-R15-R概述

    # 高频高电流功率电感器 —— FP1107R

    产品简介


    FP1107R 是一款专为高频和高电流需求设计的功率电感器。它具有强大的电流承载能力和低核心损耗,使其成为服务器、桌面、中央处理器(CPU)、图形处理单元(GPU)和特定应用集成电路(ASIC)等多种应用的理想选择。此外,FP1107R 还适用于电压调节模块(VRMs)、数据网络和存储系统等高功率密度应用。

    技术参数


    基本参数
    - 有效范围:70 nH 至 510 nH
    - 电流范围:42 A 至 140 A
    - 频率范围:最高达 2 MHz
    - 封装尺寸:11 mm x 7.2 mm 和 11.2 mm x 8.0 mm
    - 封装高度:6.5 mm、7.2 mm 和 7.5 mm
    - 核心材料:铁氧体
    - 存储温度范围:-40 °C 至 +125 °C
    - 操作温度范围:-40 °C 至 +125 °C(环境温度加上自温升)
    - 焊锡回流温度:J-STD-020 标准合规
    - 无铅无卤素
    具体型号
    | 型号 | 电感值 (nH) | 最大电流 (Irms) (A) | 滚降电流 (Isat) (A) | 直流电阻 (DCR) (mΩ) | K-factor |
    |
    | FP1107R1-R07-R | 70 | 55 | 140 | 123 | 0.29 |
    | FP1107R1-R12-R | 120 | 55 | 90 | 72 | 0.29 |
    | FP1107R1-R15-R | 150 | 55 | 70 | 56 | 0.29 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    FP1107R 的显著特点是其高电流承载能力、低核心损耗以及磁屏蔽设计。紧公差直流电阻(DCR)使它在传感电路中表现优异。此外,铁氧体核心材料提供了良好的磁导率和稳定性,而不同的电感值选项使得 FP1107R 能够满足多种应用场景的需求。紧凑的封装尺寸和广泛的工作温度范围进一步增强了其适用性。

    应用案例和使用建议


    FP1107R 在多个领域都有广泛应用,如服务器、桌面计算机、CPU 和 GPU 等高性能计算设备。它也适用于 VRMs、数据网络和存储系统等需要高功率密度的应用。对于实际应用,考虑到温升问题,建议确保温度不超过 +125 °C,并根据具体应用条件进行适当的电流和散热管理。
    使用建议
    - 确保 PCB 布局合理,避免感应器下方的线路或过孔。
    - 在高温环境中使用时,注意散热设计以维持安全工作温度。

    兼容性和支持


    FP1107R 支持标准焊锡回流工艺,包括 SnPb 焊料和无铅焊料。厂商提供详细的技术支持和文档,包括焊锡回流温度曲线和详细的安装指南。用户可以参考这些资料来确保正确的安装和维护。

    常见问题与解决方案


    问题1:如何确定电感器的最大电流承载能力?
    解决方案:
    根据电感器的温度上升和滚降电流参数,选择合适的型号并进行适当的散热设计。
    问题2:如何避免焊接过程中的损坏?
    解决方案:
    遵循推荐的焊锡回流温度曲线,控制预热和液相时间,并确保峰值包体温度在规定范围内。

    总结和推荐


    FP1107R 作为一款高频高电流功率电感器,其优秀的性能和广泛的适用范围使其成为众多高端应用的理想选择。尽管价格较高,但其优异的电流承载能力和稳定的性能使得它在高要求的应用环境中具有明显的优势。因此,我们强烈推荐在对电感器性能要求较高的应用场景中使用 FP1107R。

FP1107R2-R15-R参数

参数
容差 ±10%
直流电阻(DCR) 470μΩ
额定电流 42A
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 70A
自谐振频率(SRF) -
长*宽*高 11mm*7.2mm*7.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
