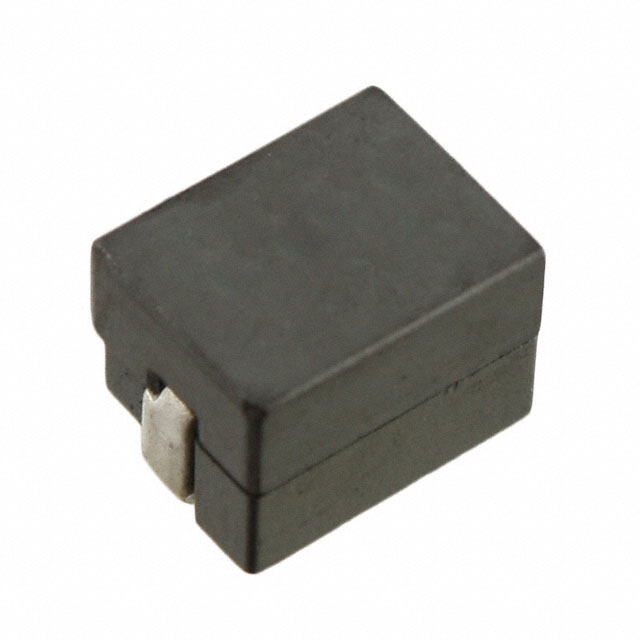

FP1007R3-R23-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 48A 61A 230nH 290μΩ ±10% 标准安装,贴片安装 10.2mm*7.8mm*7.5mm
供应商型号: N-FP1007R3-R23-R
供应商: 云汉优选
标准整包数: 650
EATON 贴片电感 FP1007R3-R23-R

FP1007R3-R23-R概述

    高频高电流功率电感器产品技术手册

    产品简介


    FP1007 高频高电流功率电感器 是一种专为服务器、多相及核心调节器、电压调节模块(VRMs)等应用设计的高性能电感器。它具备高电流承载能力、低磁芯损耗、频率范围高达2MHz等特点,适用于多种高端电子系统,如数据中心网络和存储系统、图形卡及电池供电系统等。FP1007系列通过符合RoHS标准,实现了无卤素、无铅设计。

    技术参数


    FP1007系列电感器的技术规格如下:
    | 参数 | 型号 |

    | 开路电感(OCL) (nH) | 115, 120, 140, 150, 170, 215, 230, 270, 300 |
    | 满载电感(FLL) (nH) | 83, 86, 100, 108, 122, 126, 155, 165, 194, 216 |
    | 最大直流电流(Irms) (A) | 35, 36, 40, 43, 46, 50, 56, 60, 61, 65, 70, 76, 86, 94 |
    | 损耗电流(I sat1) (A) | 32, 50, 60, 72, 81, 86, 94 |
    | 损耗电流(I sat2) (A) | 26, 32, 34, 36, 40, 43, 46, 48, 56, 60, 65, 70, 76, 86, 94 |
    | 直流电阻(DCR) (mΩ) | 0.29, 0.48 |

    产品特点和优势


    FP1007系列电感器的主要特点是:
    - 高电流承载能力:可在各种应用场景下提供稳定的电流支持。
    - 低磁芯损耗:有效提高能效和降低发热。
    - 广泛的频率范围:最高可达2MHz,适合高频电路设计。
    - 严格的电气特性要求:确保在极端环境下的可靠运行。
    - 环保设计:符合RoHS标准,实现无卤素、无铅设计。

    应用案例和使用建议


    FP1007系列电感器广泛应用于服务器、多相及核心调节器、VRM模块等领域。例如,在服务器中用于电压调节,确保稳定输出;在图形卡和电池供电系统中提供高效的电源管理。
    使用建议:
    - 散热管理:在高电流应用场景中需特别注意散热设计,以避免温度过高导致性能下降。
    - 正确的焊盘布局:参考手册中的推荐布局图,确保安装和连接正确无误。

    兼容性和支持


    FP1007系列电感器与市面上常见的焊锡工艺和组装流程兼容,支持标准和无铅焊料工艺。制造商提供了详细的焊接工艺指导,并保证持续的技术支持和维护服务。

    常见问题与解决方案


    1. Q: 如何正确设定焊接温度曲线?
    - A: 参照手册中的焊接曲线表,选择合适的预热、液态和峰值温度,确保温度分布均匀,防止局部过热。
    2. Q: 如何测量电感值和直流电阻(DCR)?
    - A: 使用精确的测量工具,遵循手册中提供的测试方法,确保数据准确可靠。
    3. Q: 如何应对高温环境下的性能衰减?
    - A: 在设计阶段充分考虑散热措施,采用合适的散热片或冷却装置,确保设备在额定温度范围内稳定运行。

    总结和推荐


    FP1007系列高频高电流功率电感器凭借其高电流承载能力、低磁芯损耗和广泛的应用范围,在服务器、图形卡、VRM模块等领域表现出色。其严格的电气特性和环保设计使其成为市场上极具竞争力的产品。鉴于其优异的性能和广泛的适用性,强烈推荐用于各种高要求的电子系统设计中。

FP1007R3-R23-R参数

参数
饱和电流(LSAT) 48A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 290μΩ
额定电流 61A
Q值 -
测试频率 100KHz
电感值 230nH
长*宽*高 10.2mm*7.8mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
