首页  >  产品百科  >  HCMA1707-6R8-R

HCMA1707-6R8-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 22A 20A 6.8μH 7.55mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: 283-HCMA1707-6R8-RTR-ND
供应商: Digi-Key
标准整包数: 350

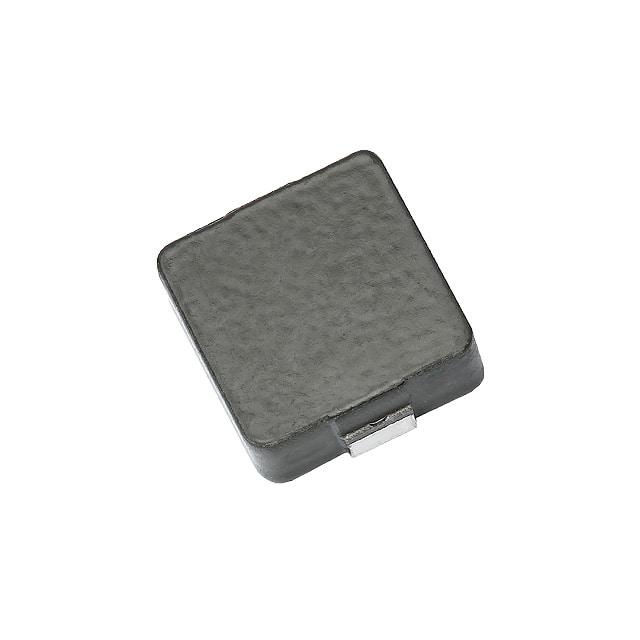

EATON 贴片电感 HCMA1707-6R8-R

HCMA1707-6R8-R概述


    产品简介


    HCMA1707 是一款专为汽车应用设计的高电流功率电感器。它通过AEC-Q200认证,具备强大的高电流承载能力,磁屏蔽设计可以有效降低电磁干扰(EMI)。频率范围可达1 MHz,电感值从1.5 μH到68 μH,可承载电流从5.2 A到40 A。该系列产品采用17.5 mm x 17.2 mm 的表面贴装封装,高度为7.0 mm,使用铁粉芯材料。

    技术参数


    HCMA1707 系列产品的技术参数如下表所示:
    | 序号 | 零件编号 | 电感值 (μH) | 满载电感 (μH) | Irms (A) | Isat (A) | DCR (mΩ) @ +20 °C | K-factor |

    | 1 | HCMA1707-1R5-R | 1.5 | 0.96 | 40 | 40 | 1.85 | 124 |
    | 2 | HCMA1707-2R2-R | 2.2 | 1.41 | 37 | 34 | 2.15 | 103 |
    | 3 | HCMA1707-4R7-R | 4.7 | 3.01 | 27 | 24 | 4.12 | 76 |
    | 4 | HCMA1707-6R8-R | 6.8 | 4.35 | 20 | 22 | 6.55 | 60 |
    | 5 | HCMA1707-8R2-R | 8.2 | 5.25 | 16 | 20 | 8.10 | 55 |
    | 6 | HCMA1707-100-R | 10 | 6.40 | 14 | 18 | 9.30 | 47 |
    | 7 | HCMA1707-150-R | 15 | 9.60 | 12 | 13 | 14.5 | 43 |
    | 8 | HCMA1707-220-R | 22 | 14.1 | 9.5 | 11 | 21 | 37 |
    | 9 | HCMA1707-330-R | 33 | 21.1 | 9 | 10 | 35 | 28 |
    | 10 | HCMA1707-470-R | 47 | 30.1 | 6.8 | 7.5 | 41 | 25 |
    | 11 | HCMA1707-680-R | 68 | 43.5 | 5.2 | 6.5 | 74 | 20 |
    电气特性和工作环境
    - 工作温度范围:-55°C 到 +125°C
    - 存储温度范围:-55°C 到 +125°C
    - 铅和卤素自由设计(Pb Halogen Free)
    - 符合 J-STD-020 (最新版本) 标准的焊接回流温度要求

    产品特点和优势


    1. 高可靠性:通过AEC-Q200认证,确保其满足严格的汽车工业标准。
    2. 低电磁干扰:磁屏蔽设计有效降低了电磁干扰,提高了系统稳定性。
    3. 宽频率范围:频率范围高达1 MHz,适用于多种应用场景。
    4. 良好的散热性能:最大温度上升速率控制在3°C/s,确保器件长时间稳定工作。
    5. 铁粉芯材料:具有优良的磁性特性和高温耐受能力。

    应用案例和使用建议


    应用案例
    - 车身电子系统
    - 中央车身控制模块
    - 前照灯、尾灯和车内照明
    - 加热通风空调控制器 (HVAC)
    - 门窗控制系统
    - 高级驾驶辅助系统 (ADAS)
    - 自动泊车系统
    - 碰撞预警系统
    - 黑盒子系统
    - 信息娱乐和集群电子设备
    - 音频子系统:头单元和后备箱功放
    - 数字仪表盘
    - 车载信息娱乐系统 (IVI) 和导航
    - 底盘及安全电子系统
    - 安全气囊控制单元
    - 电子稳定控制系统 (ESC)
    - 电子驻车制动
    - 电动助力转向系统 (EPS)
    - 防抱死制动系统 (ABS)
    使用建议
    - 在电路设计中,应考虑电感器的工作温度和电流负载,避免超出规定范围,以免影响性能或损坏器件。
    - 为确保最佳散热效果,应合理规划PCB布局,增加走线宽度并减少相邻热源的影响。
    - 对于高频应用,应尽量减少电感器周围的空间噪声,以提高整体系统的抗干扰能力。

    兼容性和支持


    HCMA1707系列电感器与常见的汽车电子元器件兼容,能够方便地集成到各种控制系统中。厂商提供全面的技术支持,包括详尽的数据手册、设计指南和技术咨询服务,以帮助客户优化应用性能。

    常见问题与解决方案


    1. 问题:在使用过程中发现温度上升较快。
    解决方法:检查PCB布局是否合理,尤其是电源和地平面的设计。优化电流路径,增加铜箔厚度,减少热源干扰,有助于改善散热效果。
    2. 问题:电感器饱和电流不足。
    解决方法:选择更大电感值的产品或者重新设计电路,确保电路能在预期电流范围内稳定工作。
    3. 问题:安装后出现噪音。
    解决方法:检查电感器是否正确安装,是否与其他元器件存在电气或机械冲突。必要时可使用屏蔽罩进一步隔离干扰源。

    总结和推荐


    HCMA1707是一款专为汽车电子设计的高电流功率电感器,凭借其优秀的性能和广泛的应用场景,在众多同类产品中脱颖而出。它不仅具备高电流承载能力和优异的电磁屏蔽效果,还拥有广泛的适用温度范围和可靠的长期使用寿命。针对复杂多变的汽车电子环境,HCMA1707无疑是理想的选择。因此,强烈推荐在各类汽车电子产品中使用HCMA1707电感器。

HCMA1707-6R8-R参数

参数
直流电阻(DCR) 7.55mΩ
额定电流 20A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 22A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA1707-6R8-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA1707-6R8-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA1707-6R8-R HCMA1707-6R8-R数据手册

HCMA1707-6R8-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 1.6107 ¥ 13.4795
库存: 700
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 4717.82
