HCM1A4020V2-R68-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 80MHz 9A 6.7A 680nH 16mΩ ±20% 标准安装,贴片安装 4.4mm*4.2mm*2mm
供应商型号: N-HCM1A4020V2-R68-R
供应商: 云汉优选
标准整包数: 3000

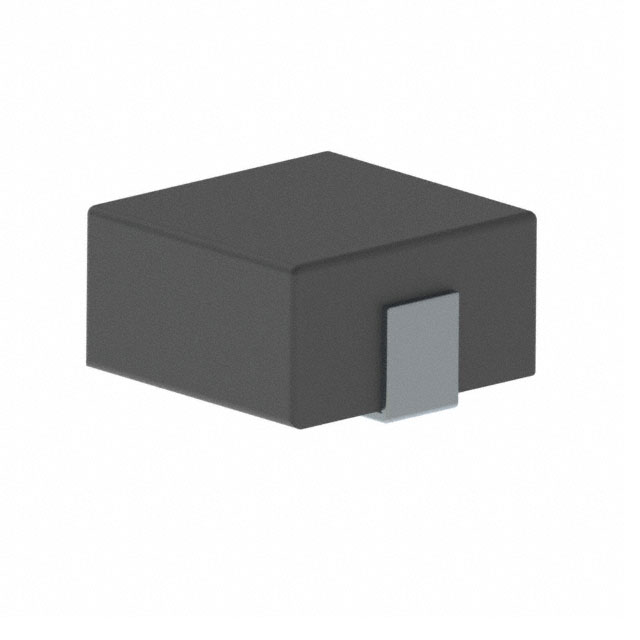

EATON 贴片电感 HCM1A4020V2-R68-R

HCM1A4020V2-R68-R概述


    产品简介


    HCM1A4020V2 是一款适用于汽车领域的高电流功率电感器。该产品具备强大的电流承载能力和低电磁干扰特性,适用于高达1 MHz的DC-DC转换器应用及滤波应用,一直延伸到自谐振频率(SRF)。HCM1A4020V2采用合金粉末芯材料,具有磁屏蔽功能,特别适用于对电磁干扰敏感的应用环境。
    主要功能和应用领域:
    - 主要功能:提供高电流承载能力,磁屏蔽,低EMI,适用于多种复杂的电气系统。
    - 应用领域:广泛应用于车身电子、中央车身控制模块、车辆访问控制系统、头灯、尾灯及内部照明、加热通风空调(HVAC)控制器、门窗控制、驾驶员辅助系统、77GHz雷达系统、全景及前后视摄像机、自适应巡航控制(ACC)、自动泊车控制、碰撞避免系统/汽车黑盒系统、信息娱乐系统、主动噪声取消系统、音响子系统、数字仪表盘、车内信息娱乐系统、乘客端口电源/USB HUB、底盘和安全电子、气囊控制单元、发动机及动力传动系统、电动泵、电机控制及辅助设备。

    技术参数


    HCM1A4020V2的详细技术规格如下:
    | 序号 | 参数 | 规格值 |
    |
    | 1 | 封装尺寸(mm) | 4.75 x 4.45 x 2.0 |
    | 2 | 存储温度范围 | -55°C至+155°C |
    | 3 | 工作温度范围 | -55°C至+155°C |
    | 4 | 自谐振频率(典型值) | 见产品规格表 |
    | 5 | 超低温无铅回流焊接温度 | 遵循J-STD-020规范 |
    具体型号的技术参数:
    | 型号 | 电感值(μH) | 交流阻抗(mΩ) | 最大直流电流(A) | 饱和电流(A) | 最大功耗(mW) |
    |
    | HCM1A4020V2-R10-R | 0.10 | 3.1 | 16 | 22 | 350 |
    | HCM1A4020V2-R22-R | 0.22 | 4.5 | 11 | 17 | 200 |
    | HCM1A4020V2-R33-R | 0.33 | 6.0 | 8.5 | 12 | 140 |
    | HCM1A4020V2-R47-R | 0.47 | 7.3 | 7.3 | 11 | 120 |
    | HCM1A4020V2-R56-R | 0.56 | 7.3 | 7.3 | 10 | 95 |
    | HCM1A4020V2-R68-R | 0.68 | 6.7 | 6.7 | 9 | 80 |
    | HCM1A4020V2-1R0-R | 1.0 | 5.6 | 5.6 | 7 | 60 |
    | HCM1A4020V2-1R2-R | 1.2 | 5.3 | 5.3 | 6.8 | 55 |
    | HCM1A4020V2-1R5-R | 1.5 | 4.5 | 4.5 | 6.0 | 45 |
    | HCM1A4020V2-2R2-R | 2.2 | 4.6 | 4.6 | 5.0 | 40 |
    | HCM1A4020V2-3R3-R | 3.3 | 3.1 | 3.1 | 4.0 | 32 |
    | HCM1A4020V2-4R7-R | 4.7 | 2.5 | 2.5 | 3.2 | 27 |
    | HCM1A4020V2-6R8-R | 6.8 | 1.7 | 1.7 | 2.6 | 23 |
    | HCM1A4020V2-100-R | 10.0 | 1.6 | 1.6 | 2.2 | 17 |
    | HCM1A4020V2-150-R | 15.0 | 1.3 | 1.3 | 1.8 | 14 |

    产品特点和优势


    HCM1A4020V2具有以下显著优势:
    - 高可靠性:符合AEC-Q200标准,确保在恶劣环境下的稳定运行。
    - 低EMI:通过磁屏蔽设计减少电磁干扰,适合对EMI敏感的应用。
    - 广泛的温度适应性:工作温度范围从-55°C到+155°C,适合各种极端环境。
    - 出色的电流承载能力:不同型号可承载的最大直流电流和饱和电流均经过严格测试,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    HCM1A4020V2广泛应用于多个领域,如车身电子、中央车身控制模块、车辆访问控制系统、头灯、尾灯及内部照明等。例如,在信息娱乐系统的电源管理中,它能够有效稳定电压,保证车载娱乐系统的正常运行。
    使用建议:
    - 考虑散热因素:虽然该产品适用于高温环境,但在高负载情况下应注意散热,避免温度超过规定限值。
    - 布局建议:不要在电感器下方布置走线或过孔,以免影响电感器的工作效果。
    - 电流承载与功耗:根据应用场景选择合适的电感值和型号,确保在承受大电流时不会超出允许的温升限制。

    兼容性和支持


    - 兼容性:HCM1A4020V2与市面上大多数标准焊料兼容,确保与各种焊接工艺的匹配性。
    - 支持:Eaton公司提供全面的技术支持和服务,包括技术咨询、安装指导和故障排查。

    常见问题与解决方案


    问题1:电感器在高温下工作时温度上升过高。
    解决方案:增加散热片,优化电路板布局以提高空气流动,降低热源密度。
    问题2:在高电流应用中出现饱和现象。
    解决方案:选择额定饱和电流更高的型号或增加辅助散热措施,减小温度上升。
    问题3:电感器工作时噪声较大。
    解决方案:优化电路设计,增加额外的滤波元件以减少噪声干扰。

    总结和推荐


    总结:
    HCM1A4020V2是一款高性能、高可靠性的汽车级高电流功率电感器,凭借其卓越的电流承载能力、低EMI特性以及宽泛的温度适应性,在各种复杂环境下表现优异。通过合理的选择和应用,能够满足众多现代汽车电子系统的需求。
    推荐:
    鉴于其出色的技术指标和广泛的适用性,我们强烈推荐HCM1A4020V2用于各种汽车电子系统的设计和开发中。无论是对EMI要求极高的应用还是需要长期稳定工作的场合,HCM1A4020V2都是您的理想选择。

HCM1A4020V2-R68-R参数

参数
饱和电流(LSAT) 9A
自谐振频率(SRF) 80MHz
容差 ±20%
直流电阻(DCR) 16mΩ
额定电流 6.7A
Q值 -
测试频率 100KHz
电感值 680nH
长*宽*高 4.4mm*4.2mm*2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A4020V2-R68-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A4020V2-R68-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A4020V2-R68-R HCM1A4020V2-R68-R数据手册

HCM1A4020V2-R68-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
