UP4B-221-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.4A 1.4A 220μH 357.1mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: N-UP4B-221-R
供应商: 云汉优选
标准整包数: 1

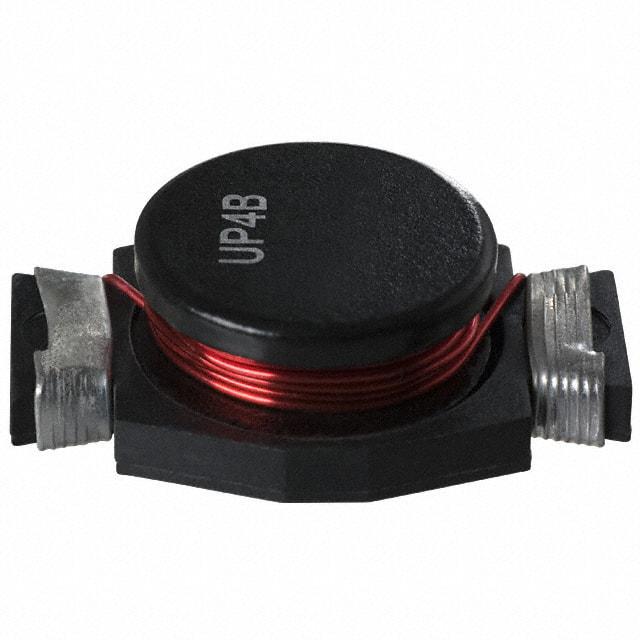

EATON 贴片电感 UP4B-221-R

UP4B-221-R概述

    UNI-PAC™ Drum Core Power Inductors: A Comprehensive Overview

    1. 产品简介


    产品类型:UNI-PAC™ 鼓形芯功率电感器是一款专门设计用于高电流和低电感需求的小型化电子元件。
    主要功能:该产品具备高能量密度,能够为各种应用提供稳定的电流。
    应用领域:UNI-PAC™ 鼓形芯功率电感器广泛应用于工作站、服务器、台式电脑、DVD播放器、便携式电源设备、基站、工业电源供应、输出滤波扼流圈及测试仪器等领域。

    2. 技术参数


    - 电流范围:从0.47 A到19.2 A
    - 电感范围:从0.470 μH到1000 μH
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +125°C(环境温度加上自发热温升)
    - 引脚型号与参数:
    - UP1B-R47-R:电感量为0.47μH,最大额定电流为6.0 A,饱和电流为7.7 A,DC电阻(最大)为0.0097Ω。
    - UP2B-470-R:电感量为470μH,最大额定电流为17.3 A,饱和电流为23.7 A,DC电阻(最大)为0.0048Ω。
    - UP3B-470-R:电感量为470μH,最大额定电流为8.6 A,饱和电流为15.6 A,DC电阻(最大)为0.0093Ω。
    - UP4B-470-R:电感量为470μH,最大额定电流为8.6 A,饱和电流为15.6 A,DC电阻(最大)为0.0093Ω。

    3. 产品特点和优势


    UNI-PAC™ 鼓形芯功率电感器具有如下独特功能和优势:
    - 最高功率密度:适合需要低电感和高电流的小型封装应用。
    - 防破裂保护壳:独特的保护外壳设计,可以防止核心破裂。
    - UL 94V-0 阻燃标准:符合严格的阻燃安全标准。
    - 使用Ferrite磁芯材料:具备良好的电性能和热性能。

    4. 应用案例和使用建议


    根据手册中的应用场景和示例,该产品通常用于电压调节器的降压或升压电路,例如工作站、服务器、台式计算机、DVD播放器等。为了提高设备稳定性,建议进行适当散热设计,并定期检查电气连接的稳定性以确保最佳性能。

    5. 兼容性和支持


    UNI-PAC™ 鼓形芯功率电感器能够与多种设备兼容,并提供详尽的技术支持。客户可以通过制造商获取详细的技术咨询、故障排除帮助及维护服务,确保产品长期稳定运行。

    6. 常见问题与解决方案


    以下是一些常见的问题及对应的解决方法:
    - 问:如何避免产品过热?
    - 答:合理设计散热系统,保持适当的通风环境,并根据需要增加外部散热片。
    - 问:如何确定正确的额定电流?
    - 答:根据应用要求,参考产品规格表,选择符合所需电流范围的产品型号。
    - 问:产品是否适用于极端环境条件?
    - 答:是的,UNI-PAC™ 鼓形芯功率电感器可在广泛的温度范围内正常工作,具体请参阅规格表中的相关参数。

    7. 总结和推荐


    综上所述,UNI-PAC™ 鼓形芯功率电感器具备强大的电流处理能力和广泛的工作温度范围,是一款优秀的电源管理解决方案。无论是在消费电子产品还是工业设备中,都能提供可靠的性能和稳定性。因此,我强烈推荐此产品,尤其是在需要高效能且稳定供电的应用场景中。

UP4B-221-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 357.1mΩ
额定电流 1.4A
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 2.4A
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-221-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-221-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-221-R UP4B-221-R数据手册

UP4B-221-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2472 ¥ 19.1012
150+ $ 1.8952 ¥ 16.1092
300+ $ 1.632 ¥ 13.872
15000+ $ 1.2036 ¥ 10.2306
库存: 275
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 955.06
