HCM1A1104V2-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 25MHz 16A 10.5A 2.2μH 7mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10mm*4mm
供应商型号: 3269842
供应商: 海外现货
标准整包数: 1

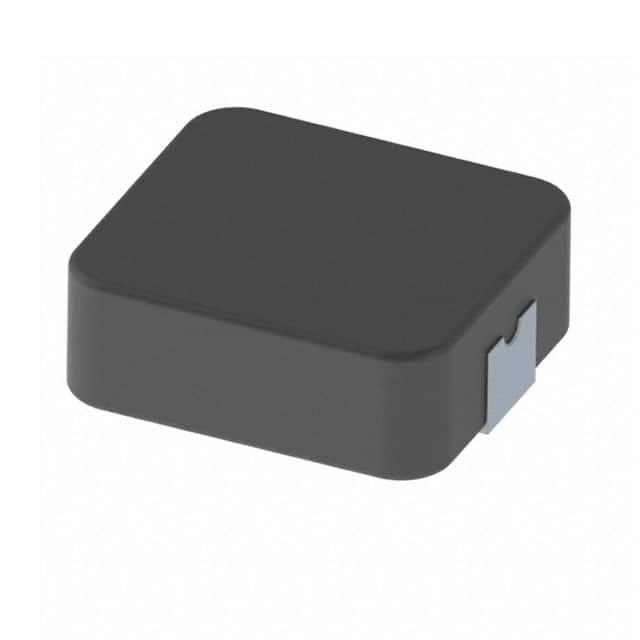

EATON 贴片电感 HCM1A1104V2-2R2-R

HCM1A1104V2-2R2-R概述

    Eaton Automotive Grade High Current Power Inductors: HCM1A1104V2

    产品简介


    Eaton 的 HCM1A1104V2 是一款适用于汽车领域的高电流功率电感器。它采用合金粉末芯材料制成,能够满足高电流需求,并且具备磁屏蔽功能,从而有效降低电磁干扰(EMI)。这些电感器被广泛应用于直流-直流转换器和滤波应用,频率范围可达自谐振频率(SRF),具体规格详见产品规格表。

    技术参数


    HCM1A1104V2 电感器的主要技术参数如下:
    - 电感范围: 0.20 μH 至 68 μH
    - 额定电流范围: 2.2 A 至 60 A
    - 尺寸: 11.2 mm x 10.3 mm 脚距,高度为 4.0 mm
    - 存储温度范围: -55°C 至 +155°C
    - 操作温度范围: -55°C 至 +155°C
    - 耐焊峰值温度: 符合 J-STD-020 最新修订标准
    - 符合标准: AEC-Q200 认证

    产品特点和优势


    - AEC-Q200 合格认证: 确保其符合汽车工业严格的可靠性标准。
    - 高电流承载能力: 能够承受高达 60A 的电流,适合各种高压和大电流应用。
    - 磁屏蔽设计: 减少电磁干扰,保证系统稳定运行。
    - 多变的电感范围: 提供从 0.20 μH 到 68 μH 的不同规格,适应不同应用需求。
    - 广泛的温度适应性: 在极端温度环境下仍能正常工作,适用范围广。

    应用案例和使用建议


    HCM1A1104V2 电感器广泛应用于汽车电子系统的多个方面,如车身电子、中央车身控制模块、车辆访问控制系统等。此外,它们还适用于加热通风和空调控制器(HVAC)、门、窗升降及座椅控制等。
    使用建议:
    1. 考虑热管理: 由于电流承载能力强,工作时会产生热量。确保 PCB 布局合理,增加散热措施,以避免因过热而影响性能。
    2. 遵循推荐布局: 不要在电感器下方布线或放置通孔,以减少杂散电感和电磁干扰。
    3. 选择合适的电感值: 根据具体应用需求选择合适的电感值,以达到最佳性能和效率。

    兼容性和支持


    - 兼容性: 与多种汽车电子系统兼容,如引擎管理系统、传动系统控制单元(TCU)等。
    - 厂商支持: 提供详细的技术文档和售后服务,确保客户能够顺利安装和使用这些电感器。

    常见问题与解决方案


    - 问:如何处理电感器发热问题?
    - 解决方法:优化 PCB 设计,提高散热能力,必要时添加散热片或其他散热装置。
    - 问:如何确保电感器性能稳定性?
    - 解决方法:在设计阶段进行充分的测试和验证,确保在不同工作条件下电感器性能稳定可靠。

    总结和推荐


    Eaton 的 HCM1A1104V2 汽车级高电流功率电感器凭借其高可靠性、高电流承载能力和广泛的温度适应性,在汽车电子应用中表现出色。对于需要在苛刻环境中工作的系统,如车身电子、HVAC 控制系统等,这款电感器是理想的选择。其卓越的性能和广泛的适用性使其成为市场上极具竞争力的产品。
    综上所述,我们强烈推荐使用 Eaton 的 HCM1A1104V2 电感器,相信它将在您的项目中发挥重要作用。

HCM1A1104V2-2R2-R参数

参数
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 16A
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 7mΩ
额定电流 10.5A
Q值 -
长*宽*高 10.8mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1104V2-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1104V2-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1104V2-2R2-R HCM1A1104V2-2R2-R数据手册

HCM1A1104V2-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.9709
10+ ¥ 7.5768
50+ ¥ 7.2737
100+ ¥ 6.7888
200+ ¥ 6.6676
500+ ¥ 6.5463
2500+ ¥ 6.5463
5000+ ¥ 6.5463
库存: 0
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
