首页  >  产品百科  >  JT60060

JT60060

产品分类: 断路器
厂牌: EATON
产品描述: Eaton 保险丝座, Eaton Bussman 系列, 60A, 导轨安装
供应商型号: ET-2679324
供应商: 海外现货
标准整包数: 1

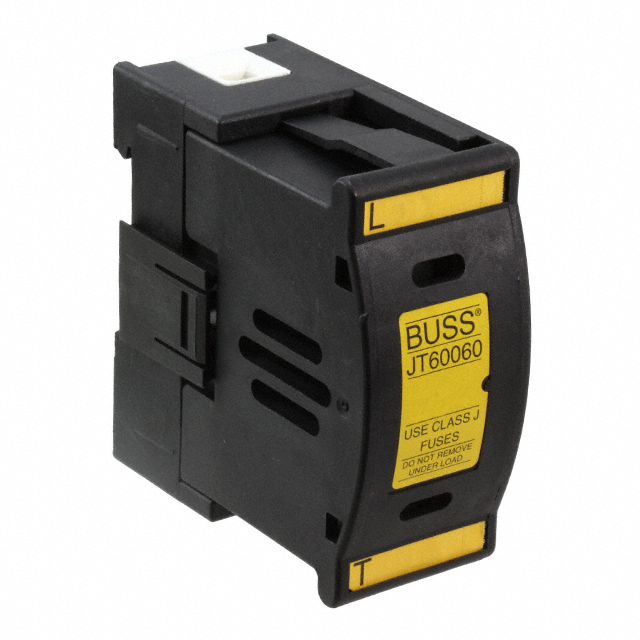

EATON 断路器 JT60060

JT60060概述

    安全J指安全30和60安培级J保险丝座技术手册

    产品简介


    安全J指安全30和60安培级J保险丝座(Safety J Finger-Safe 30 and 60 Amp Class J Fuse Holders)是Bussmann系列的一部分,专为提高电气安全和加快故障排查设计。这些保险丝座分为指示型和非指示型两种版本,适用于30和60安培的级J保险丝。它们具有紧凑的设计,可以方便地用于各种应用场合。

    技术参数


    - 额定值
    - 电压:600 Vac/dc
    - 电流:30 A / 60 A
    - 最大分断电流:200 kA RMS对称(30 A)/ 300 kA RMS对称(60 A)

    - 构造材料
    - 塑料材质,符合UL 94 VO阻燃等级
    - 端子采用镀锡铜合金

    - 导线适用范围
    - 30 A型号:8-18 AWG绞合线,单股或多股(8-18 AWG固体线,单股或多股)
    - 60 A型号:4-14 AWG绞合线或固体线,单股(8-10 AWG绞合线,多股)

    - 电气特性
    - 指示型保险丝座:当保险丝熔断时,最低90 Vac/115 Vdc电压下指示灯亮起

    - 安装尺寸
    - 30 A型号:长度3.10英寸(78.7 mm),宽度3.06英寸(77.7 mm)
    - 60 A型号:长度2.42英寸(61.3 mm),宽度3.60英寸(91.4 mm)

    产品特点和优势


    安全J指安全30和60安培级J保险丝座具备以下特点和优势:
    - 紧凑设计:适合各种空间受限的应用。
    - 双端子盒:适用于“菊链”接线应用,能够为多个下游负载供电。
    - 快速故障检测:指示型型号可以在保险丝熔断时立即显示,帮助迅速定位问题。
    - IP20防护等级:防止手指触碰带电部件,提高操作安全性。
    - 大额定电流:支持高至300 kA RMS对称的最大分断电流,适用于严苛的工作环境。

    应用案例和使用建议


    这些保险丝座广泛应用于工业自动化、数据中心、以及需要高度可靠和安全的电力分配系统。建议在安装时确保所有连接稳固,并遵循手册中的详细导线规格要求。对于指示型保险丝座,定期检查指示灯状态以确保系统正常运行。

    兼容性和支持


    安全J指安全30和60安培级J保险丝座与多种Bussmann系列其他组件兼容,提供广泛的支持和服务。此外,用户还可以通过访问Eaton官方网站获得详尽的技术文档和支持服务。

    常见问题与解决方案


    - 问题:保险丝熔断后指示灯未亮
    - 解决方法:确认保险丝已更换且电压条件符合最低要求。若问题仍然存在,请联系技术支持。
    - 问题:安装后指示灯闪烁不定
    - 解决方法:检查所有连接是否稳固,重新校准电压源,必要时更换保险丝。

    总结和推荐


    安全J指安全30和60安培级J保险丝座凭借其独特的设计和高性能,在电力保护和故障排查方面表现出色。特别是其IP20防护等级和快速故障检测功能,使其成为高度安全和可靠的应用场合的理想选择。强烈推荐在需要高效电气保护的项目中使用这些保险丝座。

JT60060参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 60A
长*宽*高 38.1mm(长度)*78.7mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

JT60060厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

JT60060数据手册

厂牌 PDF简要描述 下载
EATON 断路器 EATON JT60060 JT60060数据手册

JT60060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 104.7271 ¥ 884.9436
5+ $ 95.5519 ¥ 807.4138
12+ $ 86.3377 ¥ 729.5535
24+ $ 76.5637 ¥ 646.9632
60+ $ 71.6414 ¥ 605.3697
108+ $ 70.9214 ¥ 599.2857
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 884.94
