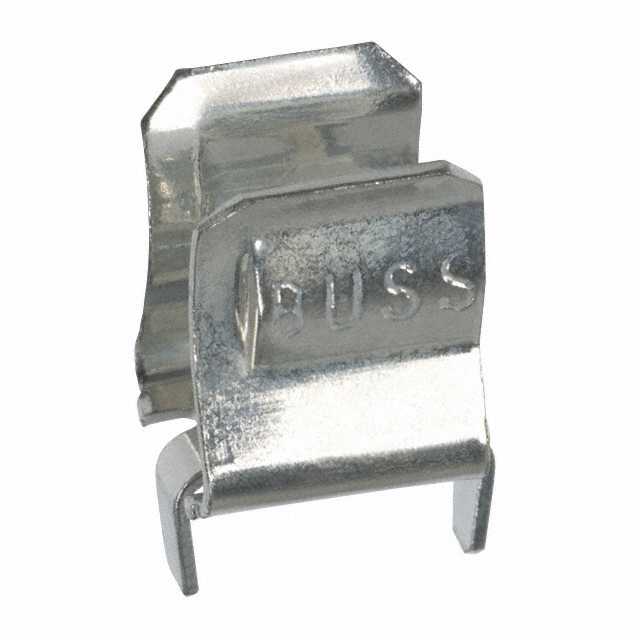

BK-1A1119-04-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Blade 15A 夹子安装,通孔安装 8.13mm(长度)*7.9mm(高度)
供应商型号: 283-3168-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-1A1119-04-R

BK-1A1119-04-R概述

    电子元器件产品技术手册:PCB Fuse-clips for ATC/ATM Blade
    本技术手册提供了Eaton公司的PCB Fuse-clips(印刷电路板保险丝夹)的产品概述、技术参数、特点、应用实例及使用建议等内容。本文将依据技术手册详细解析这些内容,以帮助读者更好地了解并应用这一产品。

    1. 产品简介


    Eaton公司推出的PCB Fuse-clips主要用于安装ATC/ATM刀型保险丝,包括1/4英寸直径和13/32英寸直径的保险丝。产品系列广泛,适用于不同需求的用户,确保电路保护和稳定性。该产品在电子设备、汽车、通信设备等多个领域都有广泛应用。

    2. 技术参数


    以下是各类Fuse-clips的主要技术参数:
    - 尺寸(英寸/毫米)
    - 针对1/4英寸直径的保险丝:
    - `1A1119系列`:
    - 夹子直径:0.130英寸±0.003(3.3mm±0.08)
    - 端点止位,斜角引脚
    - 高性能铜(High Performance Cu)和镀锡材质
    - `1A1120系列`:
    - 夹子直径:0.130英寸±0.003(3.3mm±0.08)
    - 无端点止位,斜角引脚
    - 高性能铜(High Performance Cu)和镀锡材质
    - 针对5mm直径的保险丝:
    - `1A5601系列`:
    - 镀锡黄铜材质
    - 最大电流:7安培
    - 尺寸:0.250英寸(6.35mm)高
    - 针对13/32英寸直径的保险丝:
    - `1A3400系列`:
    - 铜覆钢和弹簧黄铜材质
    - 最大电流分别为:20安培、30安培、15安培
    - 尺寸:0.710英寸(18.03mm)高

    3. 产品特点和优势


    - 高性能铜材料:推荐用于超过15安培的电流,提高产品的可靠性和安全性。
    - 多种材质选择:包括高性能铜、镀锡黄铜和弹簧黄铜,满足不同应用需求。
    - 高电压和电流等级:例如,1A3400系列最高可承受30安培电流,适合工业和汽车应用。

    4. 应用案例和使用建议


    - 汽车电子系统:利用这些Fuse-clips保护车辆的电气系统,防止过载和短路。
    - 工业控制系统:在高功率设备中使用,确保电路安全稳定。
    - 智能家居设备:小型Fuse-clips可以用于控制电路的过载保护,延长设备使用寿命。
    使用建议:
    - 在安装时,确保所选型号与保险丝直径匹配。
    - 定期检查Fuse-clips的状态,及时更换损坏或老化的部件。

    5. 兼容性和支持


    Eaton公司提供的Fuse-clips具有广泛的兼容性,能够与其他品牌和类型的ATC/ATM保险丝良好配合使用。厂商还提供详尽的技术支持和售后服务,确保客户在使用过程中遇到的问题得到快速解决。

    6. 常见问题与解决方案


    - 问题1:Fuse-clips在高电流下发热严重
    解决方案:确保使用高性能铜材料的型号,并保证良好的散热条件。
    - 问题2:保险丝夹持不稳定
    解决方案:选择合适的尺寸和材质,确保安装过程中的正确操作。

    7. 总结和推荐


    Eaton的PCB Fuse-clips凭借其强大的技术规格和多样化的型号选择,在电子设备、汽车和通信设备等领域展示了卓越的应用性能。无论是从可靠性还是性价比角度考虑,这款产品都是值得推荐的选择。对于寻求高效、可靠电路保护解决方案的工程师和设计师来说,这是一个不可多得的好产品。
    以上内容基于Eaton公司发布的技术手册,详细介绍了PCB Fuse-clips的特点、适用范围和使用方法。希望对您的应用有所帮助。

BK-1A1119-04-R参数

参数
保险丝座类型 -
保险丝类型 Blade
额定电流 15A
长*宽*高 8.13mm(长度)*7.9mm(高度)
安装方式 夹子安装,通孔安装

BK-1A1119-04-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-1A1119-04-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-1A1119-04-R BK-1A1119-04-R数据手册

BK-1A1119-04-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
5+ $ 1.242 ¥ 10.4949
10+ $ 1.0757 ¥ 9.0895
50+ $ 0.8925 ¥ 7.5417
100+ $ 0.7929 ¥ 6.6355
250+ $ 0.7126 ¥ 5.9636
500+ $ 0.6571 ¥ 5.4994
1000+ $ 0.6057 ¥ 5.0692
5000+ $ 0.5003 ¥ 4.1871
库存: 960
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
