HBH-I-R

产品分类: 断路器
厂牌: EATON
产品描述: 1 无 16A 通孔安装 45mm(长度)*12.44mm(高度)
供应商型号: 504-HBH-I-R
供应商: Mouser
标准整包数: 1
EATON 断路器 HBH-I-R

HBH-I-R概述


    产品简介

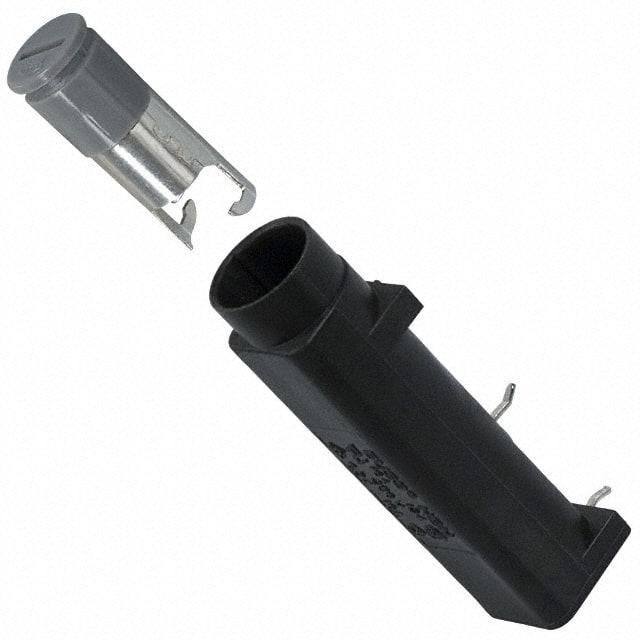

    产品名称:HBH, HBV, HBW系列保险丝座
    本系列电子元器件主要用于保护电路免受过电流和短路损害。它适用于多种应用领域,如家用电器、工业控制设备、通信设备和汽车电子系统等。HBH、HBV和HBW系列保险丝座提供了不同型号以满足不同的安装需求和工作环境。

    技术参数


    以下是HBH, HBV, HBW系列保险丝座的技术规格和性能参数:
    - 电压等级: 250伏特(V)
    - 电流等级: 16安培(A)
    - 机构认证:
    - UL认证: IZLT2, E14853
    - CSA认证: Class 6225-01, 文件编号47235
    - CE认证: 符合VDE 4009241 (HBV, HBW)
    - SEMKO认证: 800444
    - 绝缘电阻: 在500伏直流电压下为10,000兆欧姆(MΩ)
    - 接触电阻: 小于0.005欧姆(Ω)在200毫伏(mV)下
    - 介电强度: 超过200伏每密尔(V/mil)
    - 温度范围: 操作温度-40°C至+85°C
    - 温度等级(RTI):
    - 所有设备的安装主体温度等级为150°C
    - 所有设备的旋钮温度等级为130°C

    产品特点和优势


    HBH, HBV, HBW系列保险丝座具有以下显著特点和优势:
    - 互换性: 熔断器夹持器可互换,简化了安装和维护过程。
    - 颜色编码: 灰色用于直径为1/4英寸的熔断器,黑色用于5毫米的熔断器,便于识别。
    - 垂直和水平安装版本: 满足不同应用场景的需求。
    - 弹簧加载: 熔断器夹持器和旋钮均采用弹簧加载设计,方便操作。
    - 优化焊点: “踢脚”终端设计,适合波峰焊接。
    - 稳定性针脚: HBV型号提供稳定性针脚,增强机械稳定性和电气连接可靠性。
    - 高介电强度材料: 高分子绝缘材料符合UL 94V0标准,确保良好的绝缘性能。

    应用案例和使用建议


    HBH, HBV, HBW系列保险丝座适用于多种电子设备中,例如家电控制器、工业控制系统和汽车电子系统。根据手册中的应用场景,我们可以发现这些保险丝座在不同领域得到了广泛应用。
    - 家用电器: 可用于洗衣机、微波炉等家电设备中,保护电路不受损坏。
    - 工业控制: 可用于工业自动化控制系统中,确保系统的安全运行。
    - 通信设备: 可用于通信设备的电源保护系统,避免因电流过大导致的损坏。
    使用建议:在安装过程中,确保正确选择熔断器类型,并遵循制造商的指南进行接线。定期检查熔断器状态,及时更换失效的熔断器。

    兼容性和支持


    - 兼容性: HBH, HBV, HBW系列保险丝座兼容1/4英寸 x 1 1/4英寸和5毫米 x 20毫米规格的熔断器。
    - 支持: 如有任何疑问或需要技术支持,可联系Eaton Electronics Division的客户服务部门获取帮助。

    常见问题与解决方案


    1. 问题: 安装后保险丝无法正常工作。
    - 解决方案: 检查熔断器是否正确插入并保持良好接触;确认所有连接部位无松动。
    2. 问题: 设备发热严重。
    - 解决方案: 确保正确选择适合电流等级的熔断器;检查电路是否存在短路或过载情况。
    3. 问题: 熔断器频繁烧断。
    - 解决方案: 分析负载是否超出额定值;排除电路中的故障点,重新接线。

    总结和推荐


    HBH, HBV, HBW系列保险丝座凭借其可靠的设计和广泛的应用范围,成为各类电子设备中不可或缺的保护元件。产品通过多项国际认证,保证了其质量和安全性。我们强烈推荐使用此系列保险丝座,以确保电路的安全运行。

HBH-I-R参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 16A
极数 1
额定电压-AC -
额定电压-DC -
长*宽*高 45mm(长度)*12.44mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HBH-I-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HBH-I-R数据手册

厂牌 PDF简要描述 下载
EATON 断路器 EATON HBH-I-R HBH-I-R数据手册

HBH-I-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.9075 ¥ 203.6302
5+ $ 18.425 ¥ 168.1466
10+ $ 16.4808 ¥ 153.1891
50+ $ 13.2948 ¥ 123.5752
100+ $ 12.2688 ¥ 114.0385
250+ $ 10.7205 ¥ 99.647
500+ $ 9.891 ¥ 91.9369
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.63
