03-967.0

产品分类: 发光二极管
厂牌: EAO
产品描述: EAO组合开关透镜, 用于03 系列
供应商型号: 3648696
供应商: 海外现货
标准整包数: 1

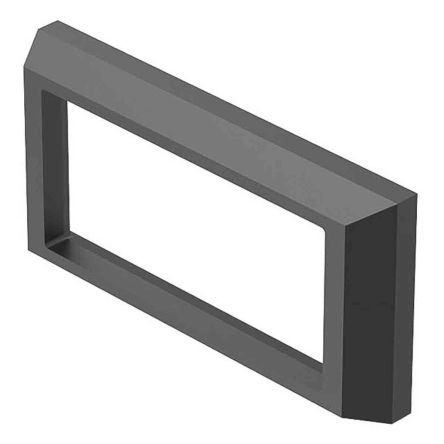

EAO 发光二极管 03-967.0

03-967.0概述

    EAO Series 03 HMI Components

    1. 产品简介


    EAO系列03是一种坚固紧凑的工业控制面板组件,适用于各种严苛的应用环境。该系列包含了多种功能模块,如指示灯、按钮、带指示灯按钮、钥匙锁开关和蜂鸣器。该系列产品具有矩形设计(24 x 48毫米),可以进行双层照明,增加了显示的灵活性。EAO系列03特别适合船舶制造和控制面板制造等行业。

    2. 技术参数


    - 安装尺寸: 24 x 48毫米
    - 防护等级: IP 40
    - 电源电压范围:
    - 指示灯: U1=30-55 VAC, 35-75 VDC; U2=10-35 VAC, 10-50 VDC
    - 蜂鸣器: 10 ... 55 VAC, 10 ... 75 VDC
    - 按钮: 10 ... 55 VAC, 10 ... 75 VDC
    - 工作温度范围: -20°C 至 +60°C
    - 重量: 见下表
    | 组件名称 | 组件代码 | 重量 |
    |
    | 指示灯 | 03-021.001 | 0.045 千克 |
    | 蜂鸣器 | 03-810.001 | 0.060 千克 |
    | 单头按钮 | 03-611.011 | 0.055 千克 |
    | 带指示灯按钮 | 03-616.011 | 0.070 千克 |
    | 钥匙锁开关 | 03-690.011 | 0.065 千克 |

    3. 产品特点和优势


    - 多用途设计: 系列03提供多种不同功能的组件,能够满足不同的应用需求。
    - 双层照明: 具有灵活的照明选项,可以适应更复杂的显示要求。
    - 高可靠性: 高防护等级IP 40,确保长期稳定运行。
    - 高性价比: 在保持高性能的同时,具有良好的成本效益。

    4. 应用案例和使用建议


    - 船舶制造: 由于其高防护等级和可靠性能,系列03是船舶控制面板的理想选择。
    - 控制面板: 在需要多功能操作和高可靠性的地方,例如工厂自动化和机器控制面板。
    使用建议:
    - 确保所有组件的连接正确无误,特别是对于蜂鸣器和指示灯部分。
    - 对于带指示灯按钮和指示灯组件,注意使用外部电阻器以避免过热。
    - 在安装过程中,检查并调整适当的紧固力,确保整体结构的稳定性。

    5. 兼容性和支持


    - 兼容性: EAO系列03与其他制造商的标准电子元件兼容,便于集成到现有系统中。
    - 支持: EAO提供详尽的技术文档和支持服务,包括在线帮助中心和客户服务团队。

    6. 常见问题与解决方案


    - Q: 如何安装指示灯?
    - A: 参照安装图示,确保灯具固定稳固,并且接线正确连接至电源。

    - Q: 按钮失效如何处理?
    - A: 检查按钮与接触点之间的连接是否松动,必要时重新焊接或更换部件。

    7. 总结和推荐


    EAO系列03是一款功能强大且高度可靠的工业HMI组件,适用于各种恶劣的工作环境。其丰富的功能、易安装性和高性价比使其成为众多行业的首选。强烈推荐在控制面板和工业自动化项目中采用EAO系列03,以提高系统的可靠性和操作效率。

03-967.0参数

参数
透镜类型 -
Vf-正向电压 -
透镜形状 -
波长 -
测试电流 -
显示颜色 -
视角 -
长*宽*高 24mm(长度)*48mm(宽度)
零件状态 在售

03-967.0厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

03-967.0数据手册

厂牌 PDF简要描述 下载
EAO 发光二极管 EAO 03-967.0 03-967.0数据手册

03-967.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
