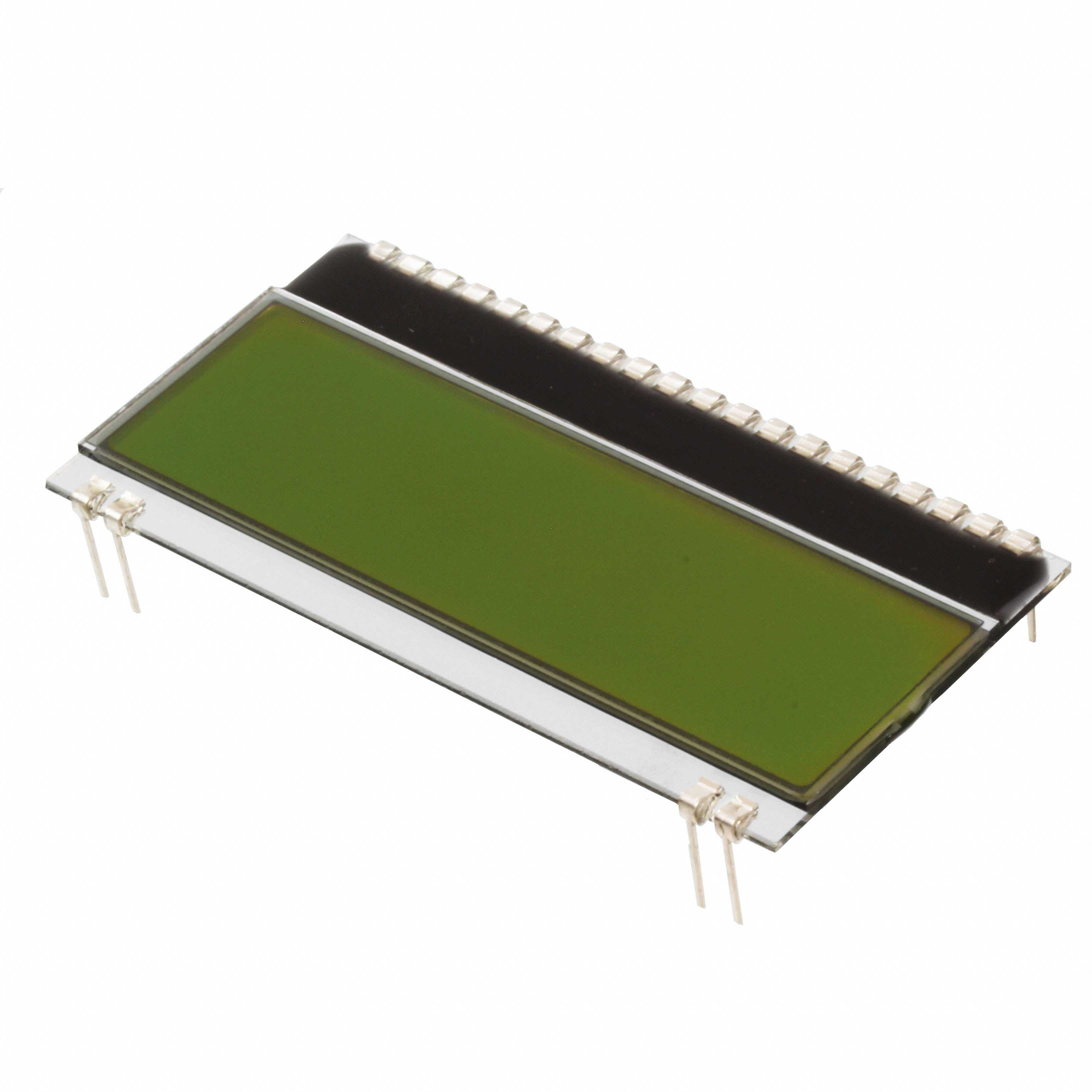

EA DOGM132L-5

产品分类: 发光二极管
产品描述: 灰色
供应商型号:
供应商:
标准整包数: 0
ELECTRONIC ASSEMBLY 发光二极管 EA DOGM132L-5

EA DOGM132L-5概述

    # 高品质电子元器件技术手册:DOGM132x-5

    产品简介


    DOGM GRAPHIC 132x32 是一个带有内置控制器ST7565R的图形液晶显示器(LCD),属于ELECTRONIC ASSEMBLY公司的EA DOGM系列。这款显示器专为紧凑型手持设备设计,采用132x32像素显示,提供白色背景、黄色/绿色背景、蓝色背景等多种选项,具有多种背光颜色选择,适用于各种嵌入式系统和工业控制设备。

    技术参数


    主要技术规格
    - 显示屏尺寸:132x32像素(相当于4行22个字符或2行16个大字符)
    - 控制器:ST7565R
    - 接口:SPI(4线)
    - 工作电压范围:2.4V~3.3V
    - 功耗:典型值140μA(全操作下)
    - 工作温度范围:-20℃~+70℃
    - 存储温度范围:-30℃~+80℃
    背光特性
    - 可选背光颜色:白、黄/绿、蓝、红、琥珀、全彩
    - 背光电流范围:5mA~45mA
    - 寿命:黄色/绿色、红色、琥珀背光约100,000小时;白色、蓝色背光约80,000小时
    物理尺寸
    - 尺寸:55x31mm
    - 厚度:无背光模块时2.0mm,带背光模块时5.8mm

    产品特点和优势


    1. 设计紧凑:尺寸仅55x31mm,便于安装于各种小型设备中。
    2. 高性能显示屏:采用Super-Twist Nematic(STN)和Film-Super-Twist Nematic(FSTN)技术,提供高对比度显示。
    3. 灵活的背光选择:可选6种不同的背光颜色,使用户能够根据设备设计要求进行选择。
    4. 低功耗:在全操作条件下典型功耗仅为140μA,有助于延长电池寿命。
    5. 简单安装:通过焊接即可快速安装,无需额外固定装置。

    应用案例和使用建议


    应用案例
    - 手持设备:可以用于户外和便携式设备中,如运动手环、个人导航设备等。
    - 工业控制系统:适用于工业自动化、楼宇自动化等领域,可以实时显示各项参数。
    使用建议
    - 电路设计:由于该显示器需要外部电源供电,建议在设计时考虑电源管理和保护电路,确保稳定的工作状态。
    - 编程指导:参考数据手册中的初始化设置,正确配置SPI接口和背光控制,以确保最佳显示效果。

    兼容性和支持


    兼容性
    - 其他元器件:与多种微控制器和外部电源适配器兼容。
    - 软件支持:提供USB测试板和FontEditor工具,便于软件开发和测试。
    支持服务
    - 技术支持:ELECTRONIC ASSEMBLY公司提供详尽的技术文档和支持,包括数据手册、驱动程序和示例代码。
    - 售后服务:针对可能出现的问题,提供详细的故障排查指南和解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 背光不亮 | 检查电源连接,确保正负极接线正确。使用电流源限制背光电流,推荐使用CAT4238TD电流源芯片。 |
    | 显示不清晰 | 调整对比度设置,通过命令进行调整并保持温度补偿。 |
    | 程序崩溃 | 确认初始化顺序正确,检查所有命令发送是否无误。 |

    总结和推荐


    综合评估
    DOGM GRAPHIC 132x32凭借其高对比度、低功耗和多样化的背光选择,在嵌入式系统和工业控制设备中表现出色。其设计紧凑、易于安装且提供广泛的定制选项,使其成为一款非常实用的图形液晶显示器。
    结论
    总体而言,DOGM GRAPHIC 132x32 是一款高性能、多功能的图形液晶显示器,适用于各类嵌入式系统和工业应用。强烈推荐使用此产品,特别是在需要紧凑、高效和高可靠性的场合。

EA DOGM132L-5参数

参数
测试电流 -
显示颜色 灰色
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 -
波长 -
应用等级 工业级
零件状态 在售

EA DOGM132L-5厂商介绍

ELECTRONIC ASSEMBLY公司是一家专注于电子制造服务(EMS)的全球性企业,提供从设计、制造到测试的一站式解决方案。公司主营产品包括:

1. 印刷电路板组装(PCBA):涉及电路板的设计、组装和测试,是电子产品的核心组件。
2. 定制电缆和线束:根据客户需求定制的电缆和线束,用于连接电子设备。
3. 系统集成:将多个组件集成到一个系统中,提供完整的解决方案。
4. 测试和验证:确保产品在出厂前满足性能和安全标准。

ELECTRONIC ASSEMBLY的应用领域广泛,包括但不限于:

- 医疗设备:为医疗行业提供高精度和可靠性高的电子组件。
- 工业控制:在自动化和控制系统中提供稳定的电子解决方案。
- 汽车电子:为汽车行业提供耐用和高性能的电子组件。
- 通信设备:在通信基础设施中提供关键的电子组件。

ELECTRONIC ASSEMBLY的优势在于:

- 全球网络:拥有遍布全球的制造和服务中心,能够快速响应客户需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。

EA DOGM132L-5数据手册

厂牌 PDF简要描述 下载
ELECTRONIC ASSEMBLY 发光二极管 ELECTRONIC ASSEMBLY EA DOGM132L-5 EA DOGM132L-5数据手册
