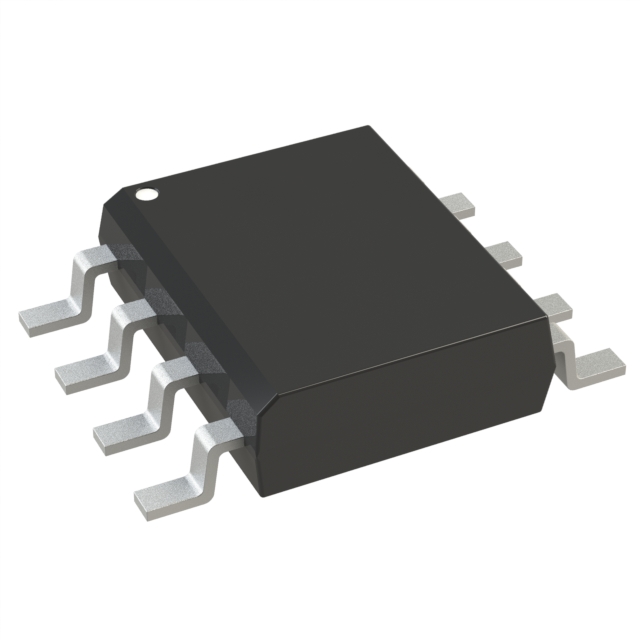

ZXMS81045SPQ-13

产品分类: 其他电源管理芯片
厂牌: DIODES
产品描述: DiodesZetex 高侧开关电源管理芯片, 单通道, 5 → 28 V电源, 3输出
供应商型号: ZXMS81045SPQ-13
供应商: 国内现货
标准整包数: 2500
DIODES 其他电源管理芯片 ZXMS81045SPQ-13

ZXMS81045SPQ-13概述

    ZXMS81045SPQ IntelliFET® HIGH-SIDE POWER SWITCH

    1. 产品简介


    DIODES™ ZXMS81045SPQ 是一款单通道、高侧电源开关,封装为SO-8EP(类型E)带有散热片。这款智能电子元器件集成了保护和诊断功能,特别适用于12V接地负载、电阻、电感和电容负载的高侧开关转换。适合用于带有高涌电流的负载,如卤素灯(P27W/P21W)和电机等。

    2. 技术参数


    - 操作电压范围:5V 至 28V
    - 最大供给电压:41V
    - 最大通态电阻:90mΩ(Tj = 150°C)
    - 额定负载电流:4A
    - 典型电流感测比:1200
    - 最小限流值:25A
    - 最大待机电流:0.5µA(Tj = 25°C)

    3. 产品特点和优势


    ZXMS81045SPQ 提供了多种保护功能,包括反向电池保护、电压依赖电流限制、过温保护(带自动重启)、过压保护(含负载抛出保护)、稳定欠压保护、ESD保护、以及在外部组件支持下的接地丢失保护。此外,该设备还提供增强的短路保护,并且具有比例负载电流检测输出,可精确监控电路状态。特别针对汽车应用进行了设计,通过了AEC-Q100认证,符合IATF16949标准。

    4. 应用案例和使用建议


    ZXMS81045SPQ 主要应用于高侧开关需要反馈诊断信号的场合,比如卤素灯或电机控制。对于实际应用,建议根据不同的负载类型选择合适的外部阻值(例如RS = RDEN = RIN = 4.7kΩ,RGND = 150Ω),以减少供应电压瞬态时的峰值电流。在设计电路时应考虑到逆电流情况,确保在逆电流条件下,能够及时关闭设备以防止损坏。

    5. 兼容性和支持


    ZXMS81045SPQ 设计用于与各种逻辑电平驱动接口,兼容3.3V和5V逻辑电平。Diodes Incorporated 提供详尽的技术文档和在线支持,以确保用户能够充分利用此产品的所有特性和优势。

    6. 常见问题与解决方案


    - 问题:设备在低负载电流下表现不稳定。
    - 解决方案:检查连接线是否有松动,确认使用的外置电阻值是否适当,尤其是RS和RGND。

    - 问题:在高电流状态下,设备启动时间过长。
    - 解决方案:增加外置电阻值,以降低启动时的瞬态电流。

    7. 总结和推荐


    综上所述,ZXMS81045SPQ 作为一款高性能的高侧电源开关,其卓越的保护机制和精准的诊断功能使其成为许多应用的理想选择。特别是它在汽车应用方面的认证和测试证明了其可靠性和稳定性。因此,我们非常推荐此产品用于需要高度可靠性及复杂保护措施的应用场景。

ZXMS81045SPQ-13参数

参数
最大工作供电电压 8 to 18V
最小工作供电电压 8 to 18V
通用封装 SO
零件状态 在售
包装方式 卷带包装

ZXMS81045SPQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMS81045SPQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他电源管理芯片 DIODES ZXMS81045SPQ-13 ZXMS81045SPQ-13数据手册

ZXMS81045SPQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 5.04
5000+ ¥ 4.872
10000+ ¥ 4.788
20000+ ¥ 4.746
库存: 72500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 12600
