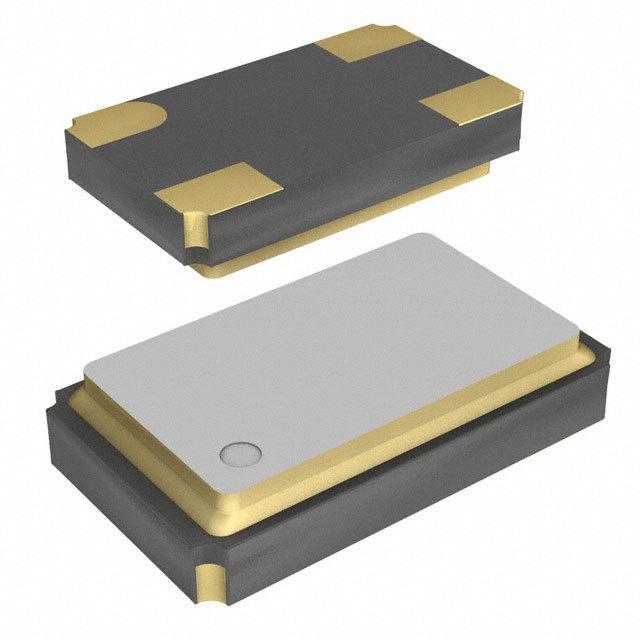

FX0800015

产品分类: 无源晶振
厂牌: DIODES
产品描述: 18pF ±20ppm ±20ppm 8MHz 72Ω 贴片安装 6mm*3.5mm*1.15mm
供应商型号: 729-FX0800015
供应商: Mouser
标准整包数: 1
DIODES 无源晶振 FX0800015

FX0800015概述

    高品质石英晶体振荡器产品手册

    1. 产品简介


    本产品为型号为FX0800015的TYPE FX 6.0x3.5 SEAM SEALED CRYSTAL(密封腔式晶体振荡器)。主要功能是产生稳定的时钟信号,广泛应用在通信设备、计算机、消费电子产品等领域。本产品经过严格的质量控制,符合RoHS标准,并不含有害物质。

    2. 技术参数


    该石英晶体振荡器的主要技术参数如下:
    - 名义频率: 8.000000 MHz
    - 振动模式: AT Cut-基本型
    - 校准负载电容: 18 pF
    - 校准容差: ±20 ppm
    - 工作温度范围: -20°C 至 +70°C
    - 频率稳定性: ±20 ppm (在整个工作温度范围内)
    - 工作驱动级: 最大100 μW
    - 最大驱动级: 500 μW
    - 等效串联电阻: 72 Ω
    - 并联电容: 7 pF
    - 储存温度: -55°C 至 +125°C
    - 绝缘电阻: ≥500 MΩ

    3. 产品特点和优势


    - 高精度: ±20 ppm的频率稳定度使其适用于需要精确时钟信号的应用。
    - 宽温工作范围: 从-20°C到+70°C的工作温度范围确保在恶劣环境下的可靠性。
    - 符合环保标准: RoHS、无铅(Pb-free)、无卤素等标准,符合现代环保要求。
    - 高可靠性: 经过严格的物理和环境测试,如泄漏测试、湿气抵抗力测试、冲击测试等。

    4. 应用案例和使用建议


    - 通信设备: 适用于路由器、交换机等,提供稳定可靠的时钟信号。
    - 计算机: 适用于服务器、工作站等高性能计算设备。
    - 消费电子产品: 如智能手机、平板电脑等,用于系统时钟同步。
    - 建议使用环境: 在高湿度和极端温度环境下使用时,应注意散热和防护措施,以保持产品性能。

    5. 兼容性和支持


    该晶体振荡器支持多种封装形式,并且符合JESD22等标准,保证了与多种电子设备的兼容性。制造商提供了详尽的技术文档和专业的技术支持服务,用户可以通过访问官方网站获取更多支持信息。

    6. 常见问题与解决方案


    - 问题: 振荡频率不稳定。
    - 解决方案: 检查校准负载电容是否正确安装,或者检查是否有外部干扰。
    - 问题: 工作温度超出限定范围。
    - 解决方案: 调整使用环境或采用外部冷却装置。
    - 问题: 振荡器停止工作。
    - 解决方案: 检查电源电压和连接线路是否正常。

    7. 总结和推荐


    综上所述,FX0800015型晶体振荡器凭借其出色的频率稳定性、宽广的工作温度范围以及优良的可靠性,在众多应用场景中表现优异。我们强烈推荐此款产品给那些对稳定性有高要求的设计工程师和制造商。

FX0800015参数

参数
频率 8MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 72Ω
长*宽*高 6mm*3.5mm*1.15mm
安装方式 贴片安装
零件状态 在售

FX0800015厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FX0800015数据手册

厂牌 PDF简要描述 下载
DIODES 无源晶振 DIODES FX0800015 FX0800015数据手册

FX0800015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.8062 ¥ 6.812
100+ $ 0.7392 ¥ 6.2462
500+ $ 0.6577 ¥ 5.5577
1000+ $ 0.5864 ¥ 4.9554
2000+ $ 0.5519 ¥ 4.6634
5000+ $ 0.4589 ¥ 3.8773
库存: 1887
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
