FL1200048

产品分类: 无源晶振
厂牌: DIODES
产品描述:
供应商型号: 729-FL1200048
供应商: Mouser
标准整包数: 1

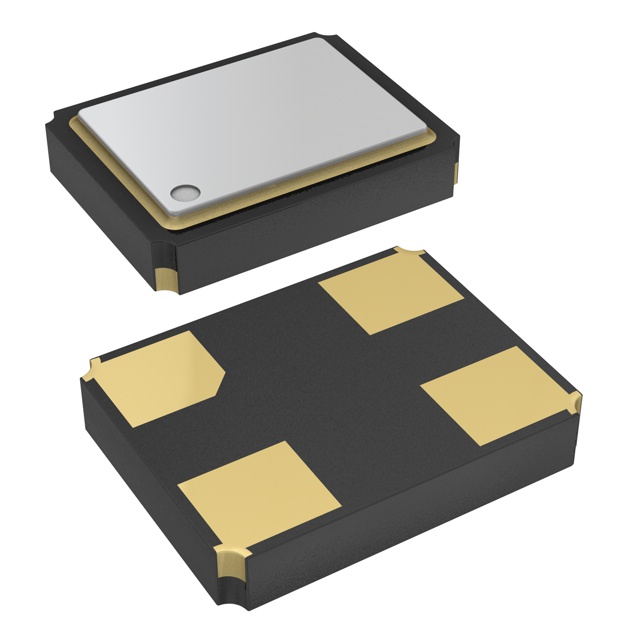

DIODES 无源晶振 FL1200048

FL1200048概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是由Diodes Incorporated生产的FL系列微型石英晶体陶瓷SMD(表面贴装器件)。FL系列产品采用AT切型晶振,被封装在一个标准的3.2x2.5毫米陶瓷壳体内,是适用于密集安装或小型化PCB(印刷电路板)应用的理想选择。

    技术参数


    - 封装尺寸:3.2 x 2.5mm
    - 频率范围:8 MHz 至 66.0000 MHz(基频)
    - 负载电容:8至32pF或串联谐振
    - 有效串联电阻(ESR):8MHz至11.9MHz为500Ω最大;12MHz至19.9MHz为80Ω最大;20MHz至29.9MHz为60Ω最大;30MHz至66MHz为40Ω最大
    - 驱动功率:典型值为10µW(最大值为100µW)
    - 温度范围:工作温度-20°C至+70°C 或 -40°C至+85°C 或 -40°C至+125°C
    - 温度稳定性:±10ppm、±20ppm、±30ppm 或 ±50ppm(-20°C至+70°C);±30ppm或±50ppm(-40°C至+85°C);±50ppm或±70ppm(-40°C至125°C)
    - 老化率:第一年最大为±3ppm
    - 回流温度:最大260°C,最长10秒

    产品特点和优势


    FL系列晶体的主要特点是采用了坚固的AT切型晶振构造,并具有紧凑的3.2x2.5mm陶瓷封装。此外,产品提供带&卷盘包装,每卷3000个单元,并且符合无铅和RoHS/绿色标准。其高稳定性、广泛的频率范围以及良好的温度特性使其非常适合用于手机通信、便携式设备、电脑和其他消费电子产品。

    应用案例和使用建议


    - 应用案例:GSM、CDMA、GPRS手机通信模块,笔记本电脑,硬盘驱动器(HDD),GPS导航系统,蓝牙设备,无线局域网(WLAN),超宽带(UWB),ZigBee设备,数字调谐器等。
    - 使用建议:对于温度敏感的应用,建议选用±10ppm或±20ppm的稳定度等级以保证更好的性能。对于需要更高驱动功率的应用,则可以选择更高额定功率的产品型号。

    兼容性和支持


    FL系列晶体与现有大部分PCB布局设计兼容,可以方便地替换旧版NKS3系列。制造商提供相关的技术支持和服务,包括产品质量保证和技术文档支持。

    常见问题与解决方案


    - 问题:如何判断晶体老化?
    解答:定期进行老化测试,通常第一年老化率不超过±3ppm。
    - 问题:如何确保晶体在高温环境下稳定运行?
    解答:选择具有较高温度稳定性的型号(如±30ppm或±50ppm),并在设计时考虑适当的散热措施。
    - 问题:如何提高晶体的驱动能力?
    解答:选择具有更高驱动能力的型号,并确保电路设计满足其要求。

    总结和推荐


    总体而言,FL系列晶体以其优异的性能、广泛的适用性和良好的兼容性,在电子设备中表现出色。特别是在通讯设备和消费电子市场上,其高精度、稳定性和可靠性尤为突出。因此,推荐在相关应用中优先选用此产品。

FL1200048参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
长*宽*高 3.2mm*2.5mm*680μm
安装方式 贴片安装
包装方式 卷带包装

FL1200048厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FL1200048数据手册

厂牌 PDF简要描述 下载
DIODES 无源晶振 DIODES FL1200048 FL1200048数据手册

FL1200048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3499 ¥ 2.9568
6000+ $ 0.3381 ¥ 2.8569
9000+ $ 0.335 ¥ 2.8303
24000+ $ 0.3329 ¥ 2.8126
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
