首页  >  产品百科  >  74AHCT14S14-13

74AHCT14S14-13

产品分类: 其他逻辑器件
厂牌: DIODES
产品描述: 4.5V 5.5V SO-14 贴片安装,黏合安装
供应商型号: 30C-74AHCT14S14-13 SO-14
供应商: 云汉优选
标准整包数: 1

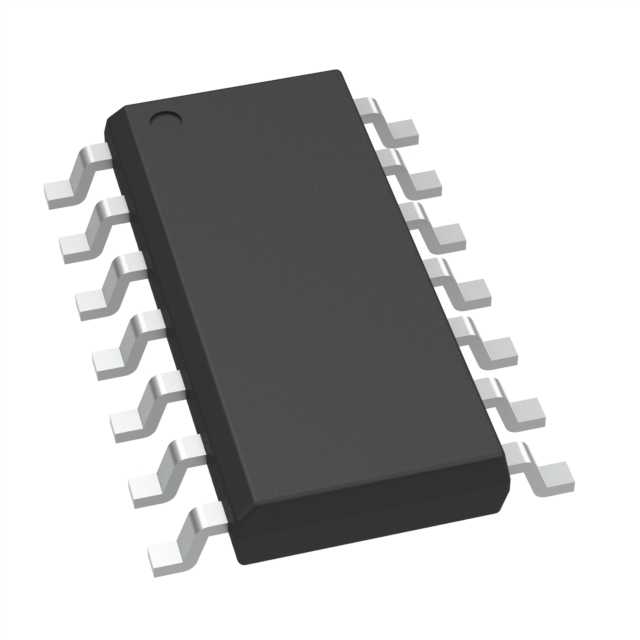

DIODES 其他逻辑器件 74AHCT14S14-13

74AHCT14S14-13概述

    74AHCT14 HEX Inverters with Schmitt Trigger Inputs

    1. 产品简介


    产品类型: 74AHCT14是一款六路独立的施密特触发输入反相器,其标准推挽输出能够在4.5V至5.5V的电源电压范围内工作。此产品广泛应用于通用逻辑电路,适用于个人计算机、网络设备、笔记本电脑、平板电脑、计算机外围设备、硬盘驱动器、CD/DVD读取器、电视、DVD播放器、数字录像机及机顶盒等领域。

    2. 技术参数


    - 工作电压范围: 4.5V至5.5V
    - 输入电压范围: -0.5V至+7.0V
    - 输出电压范围: 0V至VCC
    - 连续输出电流: ±25mA
    - 供电电流: 20μA至40μA(VCC = 3.6V)
    - 切换延迟时间(tPD): 0.5ns至9.0ns(@ TA = +25°C)
    - 正向输入阈值电压(VT+): 1.9V至2.1V
    - 反向输入阈值电压(VT-): 0.5V至0.55V
    - 输入泄漏电流(IIL): ±1μA至±2μA
    - 输出泄漏电流(IOL): 0.1V至0.55V
    - 总功耗(Ptot): 500mW
    - 电源温度范围(TA): -40°C至+125°C
    - 存储温度范围(TSTG): -65°C至+150°C

    3. 产品特点和优势


    - 宽工作电压范围: 支持4.5V至5.5V的工作电压,满足不同设备的需求。
    - 高抗静电能力: 符合JESD 22标准,具有超高的人体模型(HBM)抗静电能力(2KV),提高了可靠性。
    - 低功耗: 采用CMOS技术实现低功耗运行。
    - 兼容性: 兼容TTL电平输入,易于集成到现有系统中。
    - 安全环保: 无铅且完全符合RoHS指令要求,同时提供绿色产品选项,无卤素和锑。

    4. 应用案例和使用建议


    应用案例:
    - 在通用逻辑电路中用于信号处理。
    - 作为PC、网络设备、笔记本电脑、硬盘驱动器等设备的一部分。
    使用建议:
    - 确保所有未使用的输入引脚连接到VCC或GND,避免噪声干扰。
    - 考虑散热设计,特别是当设备处于高负载状态时,以确保长期稳定运行。

    5. 兼容性和支持


    兼容性:
    - 74AHCT14可以与各种其他电子元器件轻松集成,兼容TTL和CMOS接口。
    - 可选包装包括SO-14和TSSOP-14两种封装类型。
    支持:
    - 提供详尽的技术文档和客户支持服务。
    - 提供多种封装形式,方便客户选择最合适的安装方式。

    6. 常见问题与解决方案


    - 问题: 如何避免输入信号过压?
    - 解决方案: 使用外部保护电路,如二极管限流,确保输入电压不超过最大额定值。
    - 问题: 设备在高温环境下运行不稳定。
    - 解决方案: 加强散热措施,例如增加散热片或风扇,保证设备在安全温度范围内运行。

    7. 总结和推荐


    综上所述,74AHCT14是一款高性能的六路独立施密特触发输入反相器,具备宽工作电压范围、高抗静电能力和低功耗等显著优势,非常适合于通用逻辑电路的应用场合。强烈推荐在涉及信号处理、通用逻辑功能等领域的设计中选用这款产品。

74AHCT14S14-13参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
通用封装 SO-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHCT14S14-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AHCT14S14-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他逻辑器件 DIODES 74AHCT14S14-13 74AHCT14S14-13数据手册

74AHCT14S14-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6864
100+ ¥ 0.4576
1250+ ¥ 0.4169
2500+ ¥ 0.385
库存: 1050
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.68
