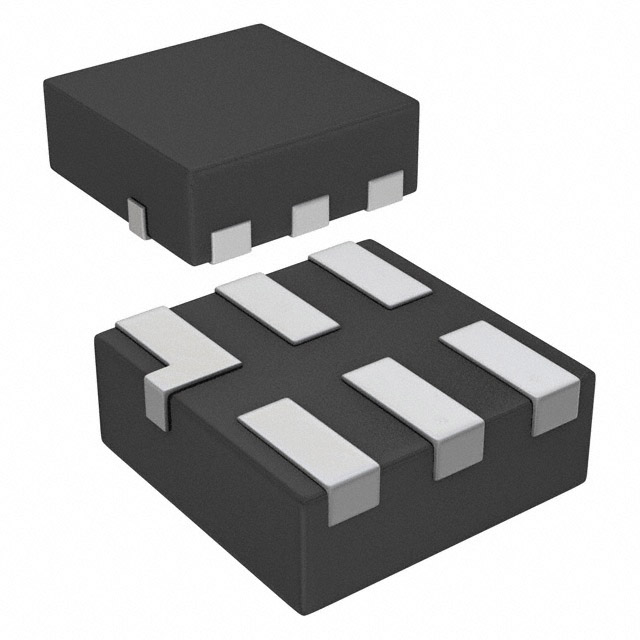

74LVC1G04FW4-7

产品分类: 其他逻辑器件
厂牌: DIODES
产品描述: 1.65V 5.5V DFN 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: 30C-74LVC1G04FW4-7 X2-DFN1010-6
供应商: 云汉优选
标准整包数: 1
DIODES 其他逻辑器件 74LVC1G04FW4-7

74LVC1G04FW4-7概述

    74LVC1G04 单级反相器技术手册解析

    1. 产品简介


    产品类型:单级反相器(74LVC1G04)
    主要功能:该设备是单个反相器门电路,具有标准推挽输出,能够执行正布尔函数 \( Y = \overline{A} \)。
    应用领域:广泛应用于电压电平转换、通用逻辑、电源下信号隔离等领域。此外还适用于个人计算机、网络设备、笔记本电脑、平板电脑、电视、手机等多种电子产品中。

    2. 技术参数


    - 供电范围:1.65V 到 5.5V
    - 输出驱动能力:± 24mA 输出电流(3.3V)
    - 输入耐压:最高可承受5.5V
    - 输出电压:高阻态时为 -0.5V 到 6.5V;高电平或低电平时为 -0.5V 到 VCC+0.5V
    - 输入电流:0到5.5V条件下典型值为 ±100 μA
    - 封装类型:SOT25、SOT353、SOT553、X2-DFN0808-4、X1-DFN1010-6、X2-DFN1010-6、X2-DFN1409-6、X2-DFN1410-6

    3. 产品特点和优势


    - 宽供电范围:支持1.65V到5.5V的宽泛供电范围。
    - 高性能输出:最大输出电流可达±24mA,支持多种供电条件下的高速运行。
    - 低功耗:CMOS设计,确保低功耗运行。
    - 输入耐压:允许输入高达5.5V,支持混合电压环境。
    - ESD保护:通过多种模型的ESD测试(机器模型、人体模型、充电设备模型)。
    - 热稳定:能在极端温度范围内正常工作(-40°C到+150°C)。
    - 环保材料:符合RoHS标准,无卤素,完全“绿色”设计。

    4. 应用案例和使用建议


    应用案例:常见的应用包括电压电平转换、一般逻辑电路设计、电源管理等。在笔记本电脑、平板电脑、网络设备、手机等设备中均有广泛应用。
    使用建议:
    - 确保供电电压在1.65V到5.5V之间。
    - 在高温或低温环境下使用时,注意温度影响可能导致性能变化。
    - 使用时建议预留足够的散热空间,以避免过热问题。

    5. 兼容性和支持


    - 兼容性:该设备支持与多种电路和系统集成使用。
    - 厂商支持:提供详细的技术文档和官方技术支持,确保用户可以快速解决问题。

    6. 常见问题与解决方案


    - 问题一:输出不稳定
    - 解决方法:检查输入信号是否正确,确保供电电压在规定的范围内。
    - 问题二:ESD防护失效
    - 解决方法:确认设备安装环境防静电措施是否到位,必要时使用防静电手环。
    - 问题三:工作温度异常
    - 解决方法:避免在超出指定工作温度范围的环境中使用。

    7. 总结和推荐


    综合评估:74LVC1G04是一款高效且可靠的单级反相器,特别适用于需要宽供电范围、低功耗、高可靠性的应用场合。其出色的ESD防护能力和广泛的温度适应性使其成为市场上的热门选择。
    推荐结论:鉴于其多功能性、出色的性能和广泛的应用范围,强烈推荐使用74LVC1G04作为各类电子设备中的逻辑控制组件。

74LVC1G04FW4-7参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G04FW4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LVC1G04FW4-7数据手册

厂牌 PDF简要描述 下载
DIODES 其他逻辑器件 DIODES 74LVC1G04FW4-7 74LVC1G04FW4-7数据手册

74LVC1G04FW4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1535
100+ ¥ 0.7718
1250+ ¥ 0.6436
2500+ ¥ 0.5692
5000+ ¥ 0.5174
库存: 4698
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.15
