首页  >  产品百科  >  FL4800067

FL4800067

产品分类: 无源晶振
厂牌: DIODES
产品描述: 15pF ±10ppm ±10ppm 48MHz 40Ω SMD-3225-4P 贴片安装 3.2mm*2.5mm*780μm
供应商型号: 31-FL4800067DKR-ND
供应商: Digi-Key
标准整包数: 1

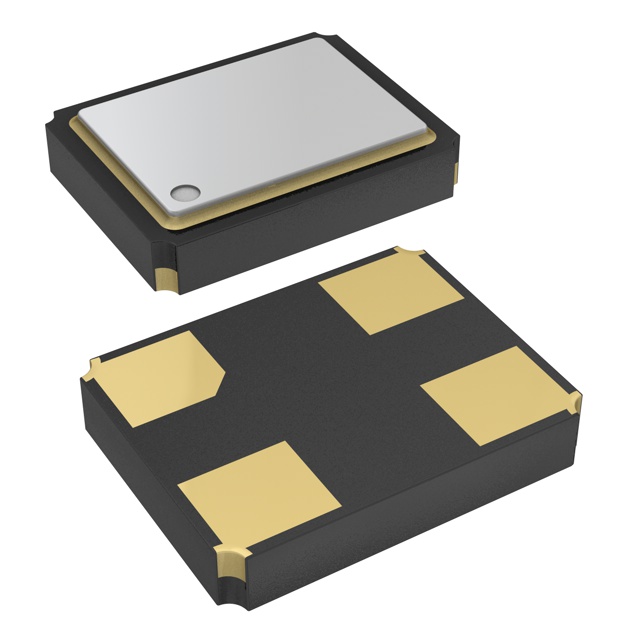

DIODES 无源晶振 FL4800067

FL4800067概述

    FL系列微型石英晶体陶瓷表面贴装元器件

    1. 产品简介


    FL系列是迪奥德公司(Diodes Incorporated)推出的一种紧凑型石英晶体,适用于多种电子产品。这种晶体具有超小型AT切割结构,封装尺寸为3.2 x 2.5毫米,适合用于高密度或小外形因子的PCB板上安装。它被广泛应用于通信设备、便携式计算机及无线网络设备等领域。

    2. 技术参数


    - 基本尺寸: 3.2 x 2.5毫米
    - 负载电容: 8至32皮法拉(pF)
    - 频率范围: 8 MHz 至 66 MHz
    - 温度稳定性:
    - -20°C 至 +70°C: ±10 ppm、±20 ppm、±30 ppm 或 ±50 ppm
    - -40°C 至 +85°C: ±30 ppm 或 ±50 ppm
    - -40°C 至 +125°C: ±50 ppm 或 ±70 ppm
    - 老化稳定性: 25°C 下第一年的最大老化率:±3 ppm
    - 机械特性:
    - 冲击测试:符合JESD22-B104条件B
    - 焊接性:符合J-STD-002标准
    - 端子强度:符合MIL-STD-883方法2004
    - 振动测试:符合JESD22-B103标准
    - 溶剂耐受性:符合JESD22-B107标准
    - 耐焊热性:符合J-STD-020C表5-2(Pb-free设备,最大三次焊接循环)

    3. 产品特点和优势


    FL系列晶体具有坚固的AT切割结构和最小化的尺寸,使其成为高性能、耐用且灵活的表面贴装选择。它采用无铅设计,符合RoHS和绿色标准,确保环保合规。这些晶体可提供不同的稳定性和温度范围选项,以满足不同应用的需求。它们还具备良好的老化性能,确保长期稳定性。

    4. 应用案例和使用建议


    - 应用场景:
    - GSM/CDMA/GPRS通信设备
    - PCMCIA卡
    - 便携式/手持式PC
    - 笔记本电脑
    - 硬盘驱动器
    - GPS定位系统
    - 蓝牙设备
    - 无线局域网
    - 超宽带(UWB)
    - ZigBee设备
    - 数字调谐器
    - 使用建议:
    - 确保电路设计中留有足够的接地和电源引脚空间。
    - 在组装过程中,遵守推荐的回流温度曲线(最大260°C,最长10秒),以避免损坏晶体。
    - 对于高温环境下的应用,选择具有较高温度稳定性的型号。

    5. 兼容性和支持


    FL系列晶体与现有PCB设计高度兼容,能够无缝集成到各种电路板中。迪奥德公司提供了详尽的技术支持文档和客户服务中心,帮助解决安装和调试过程中的任何问题。

    6. 常见问题与解决方案


    - 问题: 如何判断是否达到指定温度稳定性?
    - 解答: 使用专门的温度控制实验室进行测试,并记录在不同温度下的频率变化情况。

    - 问题: 在高温环境下运行是否会加速老化?
    - 解答: 确保选用合适温度范围的产品,并遵循建议的操作条件,可以有效减缓老化过程。

    7. 总结和推荐


    FL系列微型石英晶体具有出色的频率稳定性、紧凑的尺寸和优异的环境适应性,使其成为通信和消费电子领域的理想选择。鉴于其优秀的性能和广泛的适用性,我们强烈推荐这一系列晶体给对质量要求较高的电子产品制造商。

FL4800067参数

参数
驱动电平 -
负载电容 15pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω
频率 48MHz
长*宽*高 3.2mm*2.5mm*780μm
通用封装 SMD-3225-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FL4800067厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FL4800067数据手册

厂牌 PDF简要描述 下载
DIODES 无源晶振 DIODES FL4800067 FL4800067数据手册

FL4800067封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7015 ¥ 5.9277
10+ $ 0.5767 ¥ 4.8733
50+ $ 0.5232 ¥ 4.4206
100+ $ 0.4829 ¥ 4.041
500+ $ 0.4377 ¥ 3.6633
1000+ $ 0.4196 ¥ 3.5118
库存: 2914
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.92
