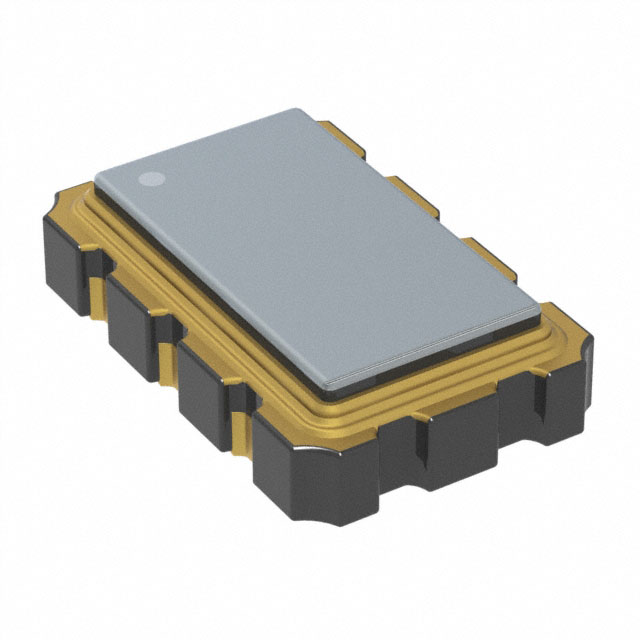

UX53F62005

产品分类: 有源晶振
厂牌: DIODES
产品描述: ±50ppm 62MHz 贴片安装 5mm*3.2mm*1.35mm
供应商型号: UX53F62005DI-ND
供应商: Digi-Key
标准整包数: 500
DIODES 有源晶振 UX53F62005

UX53F62005概述

    UX53/UX503 Ultra Low Jitter LVDS Crystal Oscillator

    产品简介


    UX53/UX503 是由 Diodes Incorporated 生产的一款高性能低压差分信号(LVDS)晶体振荡器。它具备超低相位抖动性能,适用于40G/100G系统,广泛应用于通信系统及其他高性能设备中。该系列晶体振荡器支持多种选项,包括更宽的工作频率范围、2.5/3.3伏电压、不同稳定性等级以及不同的封装尺寸。

    技术参数


    UX53/UX503 的主要技术参数如下:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出频率 | 50 212.5 | MHz
    | 供电电压 | 3.135 | 3.3 | 3.465 | V | 见订购选项 |
    | 供电电压 | 2.375 | 2.5 | 2.625 | V | 见订购选项 |
    | 启用输出时的供电电流 90 mA
    | 禁用输出时的供电电流 70 mA
    | 频率稳定性 | ±50 ppm 见订购选项 |
    | 工作温度范围 | -40 +85 | °C | 见订购选项 |
    | 差分输出电压(VOD) | 0.247 | 0.350 | 0.454 | V
    | 输出共模电压(VOS) | 1.125 | 1.25 | 1.375 | V
    | 输出负载 100Ω 在输出端连接 |
    | 功率开启时间 3 ms
    | 上升和下降时间 500 | ps | 测量20/80%波形 |
    | 相位抖动(RMS,1-σ),Category 1 | 0.1 | 0.2 | ps | 12kHz至20MHz带宽,见订购信息Category 1 |
    | 相位抖动(RMS,1-σ),Category 2 | 0.3 ps | 12kHz至20MHz带宽,见订购信息Category 2 |
    | 峰-峰值抖动 30 | ps | 100,000随机周期 |

    产品特点和优势


    UX53/UX503 拥有以下显著特点和优势:
    1. 超低相位抖动:达到0.1ps RMS最大值(Category 1),0.2ps RMS最大值(Category 1),以及0.3ps RMS最大值(Category 2),非常适合于高精度要求的应用场合。
    2. 工业级温度范围:在-40°C到+85°C的温度范围内稳定运行。
    3. 无铅且符合RoHS标准:环保友好。
    4. 适用于多种应用场景:如网络系统、服务器和存储系统、专业视频设备、测试和测量设备、FPGA/ASIC时钟生成等。

    应用案例和使用建议


    UX53/UX503 主要用于需要超低相位抖动的应用场合,例如40G/100G网络通信系统。为了确保最佳性能,在使用过程中需要注意以下几点:
    1. 高频电源去耦合:强烈推荐采用扩展高频率去耦合措施,具体电路参考技术手册中的最小建议。
    2. 避免路由信号线经过封装下方:以确保RF迹线的性能。

    兼容性和支持


    UX53/UX503 支持多种电压和频率选项,并可以与其他电子元器件良好兼容。对于技术支持和维护,用户可以通过访问Diodes Incorporated的官方网站获取更多帮助和资源。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    1. 启动时间过长:确保供电电压和温度范围符合规格,检查是否有任何外部干扰或负载不匹配的情况。
    2. 输出频率不准确:确认输入电压和负载条件在规定范围内,可能需要重新校准或更换晶体振荡器。
    3. 上升和下降时间异常:检查布线布局和输出负载是否满足规范要求。

    总结和推荐


    总体而言,UX53/UX503 是一款高性能、超低相位抖动的LVDS晶体振荡器,非常适合在高精度和可靠性要求较高的应用场景中使用。它的优异性能、广泛的适用范围以及良好的技术支持使其在市场上具有很高的竞争力。因此,强烈推荐在需要高精度时钟源的项目中使用UX53/UX503。

UX53F62005参数

参数
频率 62MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 5mm*3.2mm*1.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
