首页  >  产品百科  >  FL2500283Z

FL2500283Z

产品分类: 无源晶振
厂牌: DIODES
产品描述: 20pF ±30ppm ±30ppm 25MHz 50Ω 500μW 贴片安装 3.2mm*2.5mm*750μm
供应商型号: FL2500283ZTR-ND
供应商: Digi-Key
标准整包数: 3000

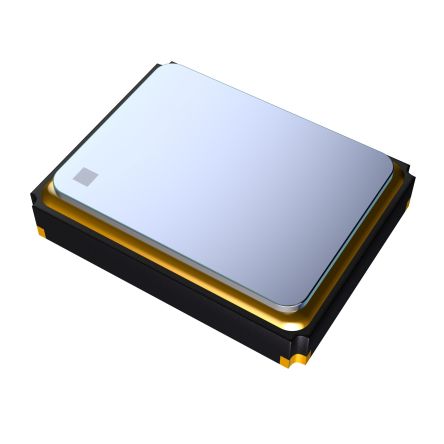

DIODES 无源晶振 FL2500283Z

FL2500283Z概述

    # 高质量电子元器件技术手册解析:FL系列微型石英晶体陶瓷表面贴装器件

    产品简介


    FL系列是一种采用紧凑设计的微型石英晶体陶瓷表面贴装器件(SMD),专为小尺寸电路板和高密度组装的应用而设计。该系列采用了3.2 x 2.5mm的标准陶瓷封装,内部包含一个亚微型AT切割晶振,以提供卓越的稳定性和耐用性。这些晶体非常适合用于便携式设备、无线通信系统和其他需要高可靠性和稳定频率信号的场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 3.2 x 2.5mm |
    | 包装方式 | 8mm带状包装;每卷3000个单位 |
    | 温度范围 | 工作温度:-20°C到+70°C 或 -40°C到+85°C 或 -40°C到+125°C |
    | 负载电容 | 8pF到32pF |
    | 频率范围 | 8 MHz到66.0000 MHz(基频) |
    | 频率精度 | ±10ppm、±20ppm、±30ppm 或 ±50ppm |
    | 最大驱动功率 | 10µW (典型值,最大100µW) |
    | 前置电阻 | 500Ω最大值(8至11.9 MHz)
    80Ω最大值(12至19.9 MHz)
    60Ω最大值(20至29.9 MHz)
    40Ω最大值(30至66 MHz) |

    产品特点和优势


    FL系列的优势在于其坚固的AT切割晶体结构和紧凑的设计,能够在严苛的环境中保持稳定性。它不仅具有优异的电气特性和机械性能,还通过了多项测试标准,如JESD22-B104条件B下的冲击测试和J-STD-002下的可焊性测试。此外,它还符合RoHS和绿色标准,确保无铅且环保。

    应用案例和使用建议


    FL系列广泛应用于各种移动设备和无线通信系统中,例如GSM、CDMA、GPRS模块、PCMCIA卡、笔记本电脑、硬盘驱动器(HDD)、GPS设备、蓝牙、无线局域网(WLAN)、超宽带(UWB)、ZigBee和数字调谐器等。
    使用建议:
    1. 确保在安装过程中使用正确的土地图案,避免焊接时产生应力集中。
    2. 选择合适的负载电容,以保证频率稳定性和电路的整体性能。
    3. 在焊接过程中遵循制造商的指导,确保不超过260°C的最高回流温度。

    兼容性和支持


    FL系列晶体与多种设备和标准兼容,适用于上述所有提及的应用场景。Diodes Incorporated提供了详细的技术支持文档,用户可以访问官网获取更多资料。此外,客户还可以联系厂商以获得进一步的技术支持和定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏移超出预期 | 检查负载电容设置是否正确,并确认是否存在外部干扰源。 |
    | 稳定性差 | 确认工作温度是否超出额定范围,并检查焊接工艺是否符合规范。 |
    | 驱动电流过高 | 减少晶体的负载电容或更换为低驱动电流型号。 |

    总结和推荐


    总体而言,FL系列微型石英晶体陶瓷表面贴装器件是一款高度可靠的产品,适合用于需要精确频率控制的场合。其紧凑的外形、优越的电气性能和广泛的应用范围使其在市场上具备很强的竞争优势。我们强烈推荐在需要稳定性和可靠性要求较高的项目中使用FL系列晶体。

FL2500283Z参数

参数
频率 25MHz
驱动电平 500μW
负载电容 20pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 50Ω
长*宽*高 3.2mm*2.5mm*750μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FL2500283Z厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FL2500283Z数据手册

厂牌 PDF简要描述 下载
DIODES 无源晶振 DIODES FL2500283Z FL2500283Z数据手册

FL2500283Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3368 ¥ 2.8187
6000+ $ 0.325 ¥ 2.7198
库存: 6000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 8456.1
直接购买
加入购物车
