首页  >  产品百科  >  FK2500067

FK2500067

产品分类: 有源晶振
厂牌: DIODES
产品描述: ±50ppm 25MHz 贴片安装 3.2mm*2.5mm*1.15mm
供应商型号: FK2500067TR-ND
供应商: Digi-Key
标准整包数: 3000

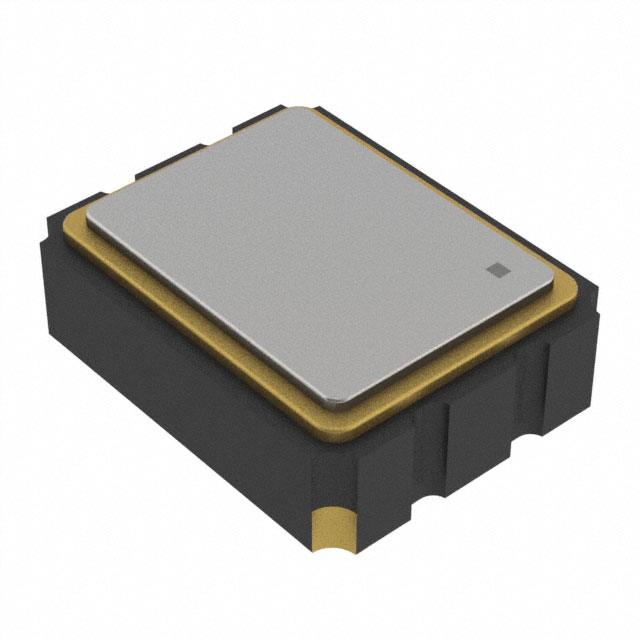

DIODES 有源晶振 FK2500067

FK2500067概述

    FK Series 2.5V CMOS Low Jitter XO 晶振

    产品简介


    FK系列晶体振荡器(XO)是一款采用eCera™技术制造的产品,由Pericom®半导体公司推出。该系列产品特别适合需要低功耗和高稳定性的紧凑型应用,如网络适配卡、便携式多媒体设备、硬盘驱动器、GPS导航系统、蓝牙模块以及802.11a/b/g Wi-Fi设备。FK系列晶体振荡器具有1到156.25 MHz的频率范围,支持2.5V CMOS逻辑电平,尺寸为3.2 x 2.5 mm,可以适应标准回流焊接和清洗工艺。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出频率 | 1 | 156.25 MHz | 按照规格书设定 |
    | 供电电压 | 2.25 | 2.5 | 2.75 | V
    | 工作电流 10 | 18 | mA | 输出使能 |
    | 休眠模式电流 10 µA | 输出高阻态 |
    | 频率稳定性 | ±20 | ±50 ppm | 见备注1 |
    | 工作温度范围 | -20 | +70 °C | 商业级(标准) |
    | 输出逻辑电平0 10% VDD
    | 输出逻辑电平1 90% VDD
    | 输出负载 15 pF
    | 功耗 | 10 18 | mA | 输出使能 |
    | 频率漂移 | ±20 | ±50 ppm

    产品特点和优势


    FK系列晶体振荡器具有以下几个显著特点和优势:
    1. 广泛的频率范围:从1 MHz到156.25 MHz,能够满足各种不同的应用需求。
    2. 低抖动:输出时钟信号的抖动小于1 ps RMS,确保信号的稳定性和精确度。
    3. 兼容CMOS逻辑电平:符合LVCMOS逻辑电平要求,可以轻松与现有电路集成。
    4. 低功耗:拥有低功耗模式,在不使用时可以节省能源。
    5. 高可靠性:采用无铅和RoHS/绿色材料制造,符合环保标准。

    应用案例和使用建议


    FK系列晶体振荡器广泛应用于多种场景,例如:
    - 网络适配卡:用于高速数据传输和同步,确保网络通信的稳定性和可靠性。
    - 便携式多媒体设备:为视频播放和音频处理提供精准的时钟信号,提升用户体验。
    - 硬盘驱动器:确保数据读写过程中的精确时序控制,提高数据传输速度。
    使用建议:
    1. 注意温度范围:确保设备在规定的温度范围内运行,以避免因温度变化导致的频率偏差。
    2. 合理选择供电电压:选择合适的供电电压,以确保器件的正常工作。
    3. 遵循设计规范:在设计PCB布局时,遵循推荐的焊盘图案和封装尺寸,以确保最佳性能。

    兼容性和支持


    FK系列晶体振荡器与其他标准电子元器件兼容,可以轻松集成到现有的电路设计中。制造商提供了详细的测试电路参考([链接](http://www.pericom.com/pdf/sre/tchcmos2.pdf))、回流焊工艺和可靠性测试数据([链接](http://www.pericom.com/pdf/sre/reflow.pdf)),以及管带包装信息([链接](http://www.pericom.com/pdf/sre/tr3225xo.pdf)),以方便用户进行应用开发和支持。

    常见问题与解决方案


    1. 问题:电源电压超出范围。
    解决方案:检查并确保供电电压在规定范围内(2.25 V至2.75 V)。

    2. 问题:频率不稳定。
    解决方案:确认环境温度在规定范围内(商业级:-20°C至+70°C,工业级:-40°C至+85°C)。

    3. 问题:输出逻辑电平不正确。
    解决方案:检查输出端接电阻和负载电容是否匹配,确保与LVCMOS逻辑电平一致。

    总结和推荐


    总体而言,FK系列2.5V晶体振荡器凭借其卓越的性能和广泛的应用领域,在市场上具有很强的竞争力。它不仅满足了低功耗和高稳定性要求,还具备出色的可靠性和兼容性。因此,我们强烈推荐这款产品,特别是对于需要高精度时钟信号的高性能应用场合。

FK2500067参数

参数
频率 25MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*1.15mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FK2500067厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FK2500067数据手册

厂牌 PDF简要描述 下载
DIODES 有源晶振 DIODES FK2500067 FK2500067数据手册

FK2500067封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.65 ¥ 5.4397
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 16319.1
