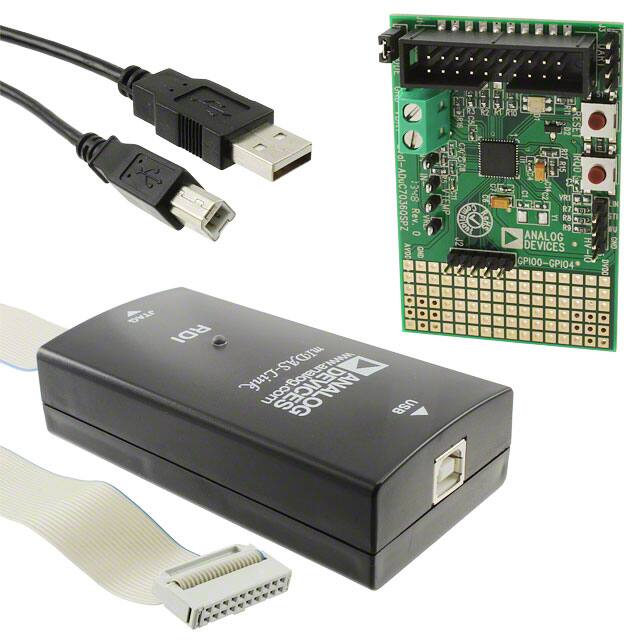

EVAL-ADUC7036QSPZ

厂牌: ANALOG DEVICES
产品描述: ROM 1.8V 32.768KHz JTAG ARM7 固定安装
供应商型号: EVAL-ADUC7036QSPZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 应用处理器与片上系统(SOC) EVAL-ADUC7036QSPZ

EVAL-ADUC7036QSPZ概述

    集成精密电池传感器ADuC7036技术手册

    1. 产品简介


    集成精密电池传感器ADuC7036是一款专为汽车系统设计的高精度电池管理和传感解决方案。该产品结合了高性能模拟前端和32位ARM7微控制器,能够实现电流、电压和温度的精确测量。ADuC7036适用于多种车载应用,如电池状态监控、故障检测及诊断等。

    2. 技术参数


    技术规格:
    - 模拟转换器(ADC):
    - 双通道,同步采样,16位Σ-Δ型ADC
    - 程序化ADC吞吐量:1 Hz至8 kHz
    - 内置±5 ppm/°C电压参考
    电气特性:
    - 电流通道:
    - 全差分、缓冲输入
    - 可编程增益:1到512
    - ADC输入范围:−200 mV至+300 mV
    - 电压通道:
    - 缓冲,内置衰减器用于12V电池输入
    - 绝对输入电压范围:0至28.8 V
    - 温度通道:
    - 外部和内置温度传感器选项
    处理器核心:
    - ARM7TDMI内核,16/32位RISC架构
    - 20.48 MHz PLL,可编程分频器
    存储器:
    - 96 kB闪存/EEPROM,6 kB SRAM
    - 写入周期寿命:10,000次
    - 保留时间:20年
    其他功能:
    - SAEJ2602/LIN 2.0兼容(从机)
    - 可编程唤醒输入/输出引脚
    - 3个通用定时器
    工作条件:
    - 工作电压范围:3.5 V至18 V
    - 工作温度范围:−40°C至+115°C

    3. 产品特点和优势


    产品优势:
    - 高精度ADC: 双通道同步采样,实现电流、电压和温度的高精度测量。
    - 灵活的配置: 程序化ADC吞吐量和可编程增益使该产品适应多种应用需求。
    - 紧凑封装: 48引脚,7mm x 7mm LFCSP封装,适合紧凑空间的部署。
    - 强大的处理能力: ARM7TDMI内核提供高效的数据处理和算法执行能力。
    - 广泛的通信接口: 支持UART、SPI、LIN等多种通信接口,增强与其他系统的连接性。

    4. 应用案例和使用建议


    应用场景:
    - 电池状态监控: 通过监测电池的电流、电压和温度,实现电池健康状况的实时监控。
    - 故障检测: 通过内置的数字比较器和累积器功能,快速检测异常情况并报警。
    使用建议:
    - 电流通道配置: 由于ADC输入范围有限,建议根据具体应用调整增益以获得最佳精度。
    - 温度传感器校准: 在不同的温度范围内进行用户校准,确保准确度在±2°C范围内。

    5. 兼容性和支持


    兼容性:
    - ADuC7036与多种汽车电子系统兼容,如BMS(电池管理系统)和TCU(远程信息处理控制单元)。
    厂商支持:
    - Analog Devices提供了详尽的技术文档和支持服务,包括在线帮助文档和专业技术支持。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - Q: 如何提高电流通道的精度?
    - A: 通过调整增益和滤波器设置,优化ADC更新速率,从而提高电流通道的精度。

    - Q: 如何避免电压过载?
    - A: 使用外部衰减器将输入电压限制在安全范围内,确保不超出最大输入电压限制。

    7. 总结和推荐


    综合评估:
    - ADuC7036凭借其高精度的ADC和强大的微控制器功能,在电池管理领域具有明显优势。
    - 强大的通信接口和宽广的工作温度范围使其适用于各种严苛的工业环境。
    推荐使用:
    - 推荐在汽车电池管理系统和其他需要高精度电流、电压和温度测量的应用中使用ADuC7036。
    通过以上分析,我们可以看出ADuC7036是一款优秀的电子元器件,不仅具备高精度测量能力,而且拥有广泛的应用场景和可靠的性能。希望这些信息能帮助您更好地了解和使用这款产品。

EVAL-ADUC7036QSPZ参数

参数
Flash大小 -
最大时钟频率 32.768KHz
RAM大小 -
核心处理器 ARM7
主要属性 -
内核数 -
最小工作供电电压 1.8V
接口类型 JTAG
外设 -
速度 -
程序存储器类型 ROM
I/O电压 -
最大工作供电电压 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

EVAL-ADUC7036QSPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADUC7036QSPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 应用处理器与片上系统(SOC) ANALOG DEVICES EVAL-ADUC7036QSPZ EVAL-ADUC7036QSPZ数据手册

EVAL-ADUC7036QSPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
