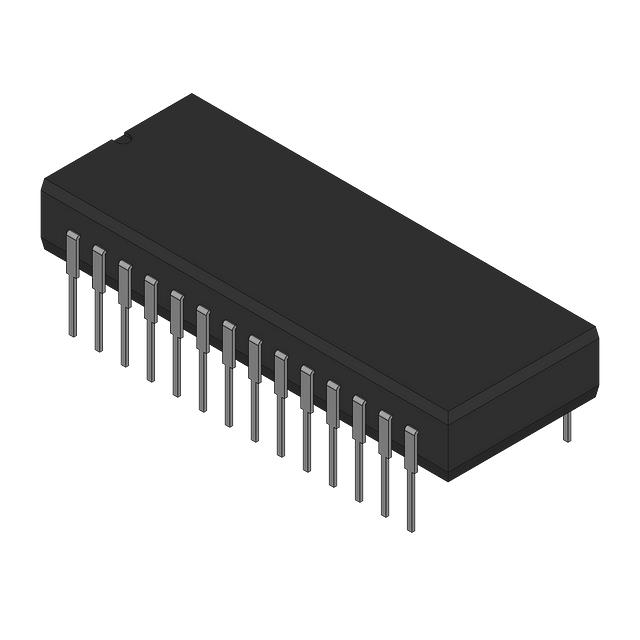

AD9221AR-REEL

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 70.2dB 1.5Msps 12bit 12 Parallel Differential,Single-Ended 2.7V~5.25V Pipelined SOIC-28 贴片安装,黏合安装
供应商型号: CY-AD9221AR-REEL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD9221AR-REEL

AD9221AR-REEL概述

    AD9221/AD9223/AD9220 12-Bit Monolithic A/D Converters

    1. 产品简介


    AD9221、AD9223 和 AD9220 是由 Analog Devices 提供的一系列高性能单电源 12 位模拟到数字转换器。这些转换器在高分辨率和高速度方面表现出色,广泛应用于图像处理、通信系统、医疗设备和数据采集系统等领域。该系列产品通过独特的架构和高效的 CMOS 工艺实现了高精度和低功耗,为不同性能需求的应用提供了多种选择。

    2. 技术参数


    以下是 AD9221/AD9223/AD9220 的主要技术参数:
    - 分辨率:12 位
    - 采样率:
    - AD9221:1.5 MSPS
    - AD9223:3.0 MSPS
    - AD9220:10.0 MSPS
    - 输入参考噪声(典型值):
    - 当 VREF = 1 V 时:0.23 LSB rms
    - 当 VREF = 2.5 V 时:0.09 LSB rms
    - 积分非线性误差(典型值):
    - AD9221:±0.4 LSB
    - AD9223:±0.5 LSB
    - AD9220:±0.5 LSB
    - 微分非线性误差(典型值):
    - AD9221:±0.3 LSB
    - AD9223:±0.3 LSB
    - AD9220:±0.3 LSB
    - 信号与噪声比(SNR):70 dB
    - 无杂散动态范围(SFDR):86 dB
    - 电源电压:5 V 单电源
    - 功率消耗:
    - AD9221:59 mW
    - AD9223:100 mW
    - AD9220:250 mW
    - 封装:28 引脚 SOIC 和 28 引脚 SSOP

    3. 产品特点和优势


    AD9221/AD9223/AD9220 系列具备以下几个显著特点和优势:
    - 灵活的采样率:支持 1.5 MSPS、3.0 MSPS 和 10.0 MSPS 三种采样速率,以适应不同的应用需求。
    - 低功耗和单电源操作:单 5 V 电源供电,低功耗,分别仅消耗 59 mW、100 mW 和 250 mW。
    - 出色的直流性能:在全温度范围内提供 12 位线性度和温度漂移性能。
    - 优异的交流性能和低噪声:优于 11.3 ENOB 表现,输入参考噪声仅为 0.09 LSB rms。
    - 灵活的模拟输入范围:可配置为单端或差分输入,支持不同的输入跨度。

    4. 应用案例和使用建议


    AD9221/AD9223/AD9220 在多种应用场景中表现出色,如:
    - 图像处理系统:可以用于高分辨率图像采集和处理,适用于需要高速高精度转换的应用场合。
    - 通信系统:特别适合直接 IF 下变频通信系统,可实现卓越的动态性能,远超指定的奈奎斯特频率。
    - 医疗设备:适用于医疗成像和其他高精度测量系统,确保数据准确性。
    使用建议:
    - 确保正确的电源电压和接地连接,避免电源纹波和噪声干扰。
    - 在设计电路时考虑模拟和数字信号分离,减少干扰。
    - 考虑外部参考电压的选择,以满足特定应用的直流准确性和温度漂移要求。

    5. 兼容性和支持


    AD9221/AD9223/AD9220 系列产品与多种其他电子元件和设备兼容,可通过 SPI 接口进行配置和控制。Analog Devices 提供详尽的技术文档和工具,支持工程师在开发过程中获得技术支持和指导。此外,还提供评估板以方便原型设计和测试。

    6. 常见问题与解决方案


    问题 1:采样率设置不正确导致信号失真。
    解决办法:检查并确认采样率设置,确保与系统需求匹配。
    问题 2:信号噪声过大。
    解决办法:检查电源和接地连接,确认没有电源纹波和噪声干扰。
    问题 3:输入范围设置错误。
    解决办法:根据具体应用需求选择合适的输入范围配置,必要时可采用外部参考电压。

    7. 总结和推荐


    AD9221/AD9223/AD9220 系列产品凭借其高性能、低功耗和广泛的适用性,在市场上具有很强的竞争优势。特别是其灵活的采样率和单电源操作,使其成为许多高精度应用的理想选择。强烈推荐在需要高分辨率和高性能模拟到数字转换的应用中使用这些产品。
    通过提供详细的技术规格和卓越的性能指标,AD9221/AD9223/AD9220 系列无疑将在市场上占据重要地位。如果您正在寻找可靠的高性能 12 位模拟到数字转换器,这三款产品将是您的理想选择。

AD9221AR-REEL参数

参数
输入类型 Differential,Single-Ended
架构 Pipelined
分辨率 12bit
信噪比 70.2dB
电压 - 电源,数字 2.7V~5.25V
接口类型 Parallel
通道数 -
采样率 1.5Msps
电压-电源,模拟 5V
位数 12
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-28
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装
