5962-8770204RX

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V~15V 12bit 1 12 Parallel 5V~15V R-2R,Multiplying DAC CERDIP-20 通孔安装
供应商型号: Y-5962-8770204RX
供应商: 期货订购
标准整包数: 11
ANALOG DEVICES 模数转换器(ADC) 5962-8770204RX

5962-8770204RX概述

    AD7545 12-Bit Buffered Multiplying DAC 技术手册

    产品简介


    AD7545 是一款单片12位CMOS乘法数模转换器(DAC),配备内部数据锁存器。它能通过一个12位宽的数据字进行加载,直接接口到大多数12位和16位总线系统。该器件具有低增益温度系数、快速兼容TTL的数据锁存器、单一+5 V至+15 V电源等特点,非常适合电池供电设备的应用。

    技术参数


    AD7545 的技术参数详细如下:
    - 分辨率:12位
    - 增益温度系数:±2 ppm/℃(典型值)
    - 静态性能:
    - 分辨率:12位
    - 失调误差:±2 LSB(最大值)
    - 差分非线性:±4 LSB(最大值)
    - 动态性能:
    - 电流建立时间:2 µs(最大值)
    - 传播延迟:300 ns(最大值)
    - 数字到模拟突波:400 nV·s(典型值)
    - 电源:VDD = +5 V 至 +15 V
    - 输入高电平电压:2.4 V(最小值)
    - 输入低电平电压:0.8 V(最大值)

    产品特点和优势


    AD7545 的显著特点包括:
    - 低成本:适合成本敏感的应用。
    - 适应性强:能在单个供电系统中运行,适用于广泛的工作温度范围。
    - 低功耗:在VDD=+5V时,功耗小于0.5 mW。
    - 易于使用:通过简单的外部电阻配置即可实现多种电路功能。

    应用案例和使用建议


    AD7545 在多种应用中有广泛的用途,如无源滤波器、信号调理、工业控制系统等。根据手册提供的应用场景:
    - 单极性操作:适用于需要输出为0至-VIN范围的应用。
    - 双极性操作:适用于输出为-VIN至+VIN范围的应用。
    使用建议:
    - 电源管理:确保AGND和DGND之间的AC或瞬态电压不会注入噪声到模拟输出。
    - 增益调整:使用外部RFB可以调整增益误差。

    兼容性和支持


    AD7545 可以与各种电子元器件和设备兼容,适用于不同的供电电压范围(+5 V至+15 V)。厂商提供详尽的技术支持和维护文档,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - 失调误差过大:检查外部电阻配置是否正确。
    - 功耗过高:检查电源电压是否合适,确保在合适的电压范围内运行。
    - 噪声问题:确认AGND和DGND之间的连接正确,避免噪声干扰。

    总结和推荐


    AD7545是一款高度集成且性能稳定的12位CMOS乘法DAC,适用于多种工业和消费电子应用。其高精度、低功耗、易用性和广泛的温度适应性使其在市场上具有强大的竞争力。因此,强烈推荐AD7545作为精密数模转换的理想选择。
    本文档基于Analog Devices官方技术手册编写,旨在帮助工程师和技术人员更全面地了解和使用AD7545这款产品。

5962-8770204RX参数

参数
信噪比 -
架构 R-2R,Multiplying DAC
采样率 -
通道数 1
输入类型 -
电压-电源,模拟 5V~15V
分辨率 12bit
接口类型 Parallel
电压 - 电源,数字 5V~15V
位数 12
26.92mm(Max)
7.87mm(Max)
3.56mm(Max)

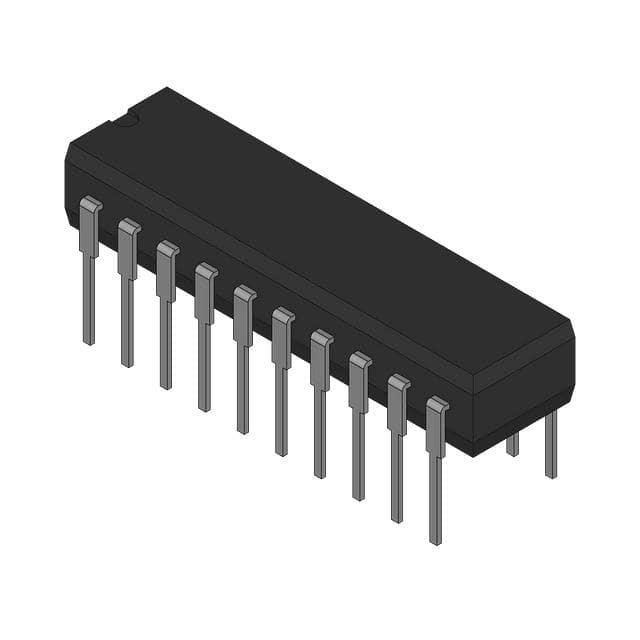

通用封装 CERDIP-20
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

5962-8770204RX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-8770204RX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES 5962-8770204RX 5962-8770204RX数据手册

5962-8770204RX封装设计

查看详情并下载
Symbol
Footprint
3D Model
