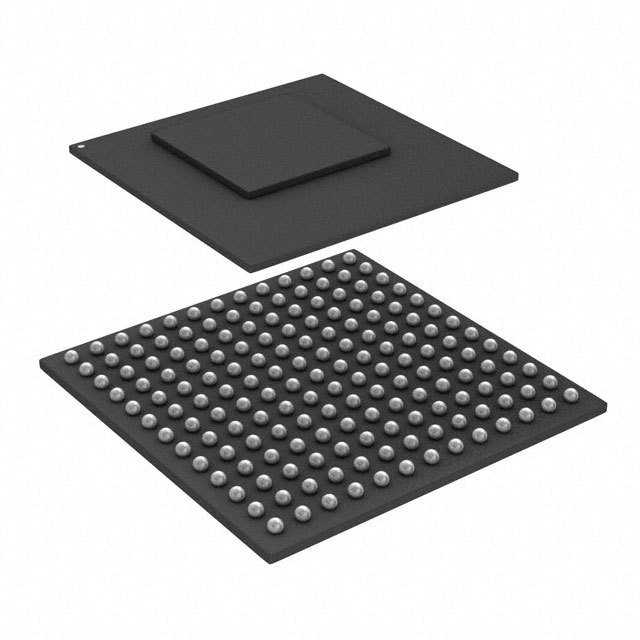

AD9162BBCARL

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.14V~1.326V,2.375V~2.625V 16bit 1 16 JESD204B 1.14V~1.326V Quad-Switch BGA 贴片安装,黏合安装 11mm(长度)*11mm(宽度)
供应商型号: Y-AD9162BBCARL
供应商: 期货订购
标准整包数: 19
ANALOG DEVICES 模数转换器(ADC) AD9162BBCARL

AD9162BBCARL概述

    AD9161/AD9162 11-Bit/16-Bit 12 GSPS RF Digital-to-Analog Converters

    1. 产品简介


    AD9161 和 AD9162 是高性能的11位/16位数字到模拟转换器(DAC),适用于高达6 GSPS的数据率。这两种DAC特别适合用于宽带通信系统、无线通信基础设施以及仪器仪表和自动测试设备等领域。

    2. 技术参数


    - DAC更新速率:最高可达12 GSPS(最低要求)
    - 直接射频合成:在6 GSPS(最低要求)时直接合成射频信号
    - 带宽:直流至2.5 GHz(基带模式)
    - 直流至6 GHz(2×非归零模式)
    - 1.5 GHz至7.5 GHz(混频模式)
    - 可调内插:1×或通过模式
    - 内插倍数:2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×
    - 动态性能:优异
    详细的技术参数见下表:
    | 参数 | 测试条件/备注 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | DAC更新速率 6 GSPS
    | 积分非线性 (INL) ±2.7 LSB |
    | 差分非线性 (DNL) ±1.7 LSB |
    | 模拟输出全量程电流 8 38.76 | mA |
    更多详细信息参见技术手册第4页至第14页。

    3. 产品特点和优势


    - 高动态范围和信号重建带宽:支持高达7.5 GHz的射频信号合成
    - 灵活的JESD204B SERDES接口:最多支持八个通道,通道数量和速度均可编程
    - 满足DOCSIS 3.1标准:具备裕度,能够满足高标准的通信要求

    4. 应用案例和使用建议


    应用场景:
    - 宽带通信系统:如DOCSIS 3.1电缆调制解调器终端系统(CMTS)、视频点播(VOD)、边缘正交幅度调制(EQAM)
    - 无线通信基础设施:如W-CDMA、LTE、LTE-A、点对点
    - 仪器仪表:自动化测试设备(ATE)
    使用建议:
    - 在DOCSIS 3.1系统中,确保使用足够的全量程电流来实现全最大频谱支持。
    - 考虑到射频合成的应用需求,合理配置内插滤波器以降低功耗和简化滤波要求。
    - 确保在高温环境下工作的DAC温度不超过105°C,以免损坏设备。

    5. 兼容性和支持


    AD9161/AD9162 支持多种电源电压,如VDD25DAC、VDD12A、VDD12CLK、VNEGN1P2、DVDD等。产品具有良好的兼容性,可用于多种电路设计。厂商提供详细的技术文档和技术支持服务,以确保用户的使用顺畅。

    6. 常见问题与解决方案


    - 问题1:DAC更新速率不稳定
    - 解决方案:检查电源电压和温度是否在规定的范围内。

    - 问题2:动态性能不佳
    - 解决方案:检查输入信号的质量,并适当调整内插滤波器。
    - 问题3:模拟输出全量程电流不足
    - 解决方案:检查RSET电阻值,并调整到合适的范围。
    更多常见问题及解决方案请参阅技术手册第74页至第83页。

    7. 总结和推荐


    AD9161 和 AD9162 高性能的DAC具备出色的动态性能和广泛的频率范围,适合应用于宽带通信系统、无线通信基础设施等多个领域。其灵活的JESD204B SERDES接口和高度集成的设计使其在市场上具备很强的竞争力。因此,强烈推荐用于需要高精度、高速率射频信号合成的应用场景。
    总之,AD9161 和 AD9162 是高性能射频DAC领域的杰出代表,非常适合于各类高端应用,是值得信赖的选择。

AD9162BBCARL参数

参数
电压 - 电源,数字 1.14V~1.326V
接口类型 JESD204B
通道数 1
信噪比 -
位数 16
采样率 -
分辨率 16bit
架构 Quad-Switch
电压-电源,模拟 1.14V~1.326V,2.375V~2.625V
输入类型 -
长*宽*高 11mm(长度)*11mm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
包装方式 卷带包装

AD9162BBCARL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9162BBCARL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9162BBCARL AD9162BBCARL数据手册

AD9162BBCARL封装设计

查看详情并下载
Symbol
Footprint
3D Model
