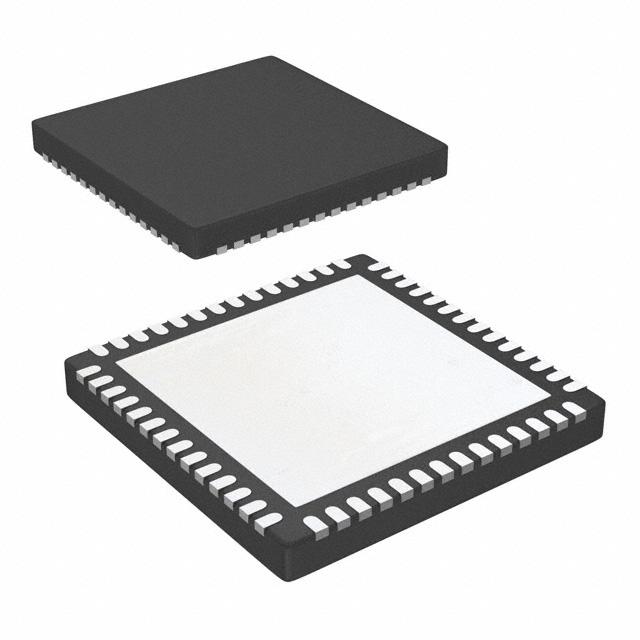

AD9626BCPZ-210

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 64.5dB 210Msps 12bit 1 12 LVDS,Parallel Differential 1.7V~1.9V Pipelined 贴片安装 8mm*8mm*830μm
供应商型号: CY-AD9626BCPZ-210
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD9626BCPZ-210

AD9626BCPZ-210概述


    产品简介


    AD9626 是一款由Analog Devices公司生产的12位模拟到数字转换器(ADC),支持最高可达250 MSPS的采样率。它适用于无线和有线宽带通信、电缆反向路径、通信测试设备、雷达和卫星子系统以及功率放大器线性化等领域。这款ADC的主要特点是高精度、低功耗和易于集成设计,可广泛应用于各类高性能电子系统中。

    技术参数


    性能参数
    - 分辨率:12位
    - 输入频率:最高达70 MHz时SNR为64.8 dBFS,ENOB为10.5位,SFDR为80 dBc
    - 模拟输入范围:1.0 V至1.5 V
    - 动态性能:DNL ≤ ±0.3 LSB,INL ≤ ±0.7 LSB
    电气特性
    - 电源电压:1.8 V
    - 电源电流:在单端模式下,满量程为364 mW
    - 输出格式:CMOS兼容,可选偏移二进制、补码或格雷码
    - 钟管理:集成数据捕获时钟,时钟占空比稳定器
    工作环境
    - 工作温度范围:工业级温度范围(−40°C至+85°C)
    - 存储温度范围:−65°C至+125°C

    产品特点和优势


    1. 高动态性能:在250 MSPS采样率下,SNR高达64.9 dBFS,适用于需要高精度的应用场合。
    2. 低功耗设计:在250 MSPS时仅消耗364 mW,适合电池供电的便携式设备。
    3. 易于使用:内置参考和采样保持电路,提供灵活的系统设计选择,1.8 V单电源简化了系统设计。
    4. 集成度高:集成数据捕获时钟和时钟占空比稳定器,减少了外部组件需求。

    应用案例和使用建议


    应用场景:
    - 无线和有线宽带通信:用于调制解调器、接收机和发射机中的信号处理。
    - 通信测试设备:进行高速数据采集和分析。
    - 电源放大器线性化:通过精确测量信号以优化功率放大器性能。
    使用建议:
    - 在无线通信系统中使用时,注意保证输入信号的稳定性,避免过载导致精度下降。
    - 在设计中加入适当的滤波器以减少噪声干扰。
    - 调整采样速率以匹配具体应用的需求,以达到最佳的功耗和性能平衡。

    兼容性和支持


    AD9626可通过标准的串行外设接口(SPI)进行控制,提供多种操作模式和设置选项。制造商提供了详尽的技术支持文档和评估板,便于开发人员快速上手和调试。

    常见问题与解决方案


    1. Q: 如何确保ADC工作的稳定性?
    - A: 使用合适质量等级的电阻和电容,同时确保电源电压稳定,避免电压波动影响性能。
    2. Q: 如何优化功耗?
    - A: 根据具体应用调整采样速率,选择合适的供电方式(如启用功率节省模式)。

    总结和推荐


    总体而言,AD9626是一款功能强大的12位ADC,以其出色的性能、低功耗和易于集成的设计在多个应用领域表现优异。强烈推荐给需要高性能模拟到数字转换解决方案的工程师和设计师。如果您正在寻找一种高效、可靠的高速数据转换器,AD9626无疑是一个值得考虑的选择。

AD9626BCPZ-210参数

参数
采样率 210Msps
通道数 1
位数 12
电压 - 电源,数字 1.7V~1.9V
接口类型 LVDS,Parallel
架构 Pipelined
电压-电源,模拟 1.7V~1.9V
分辨率 12bit
信噪比 64.5dB
输入类型 Differential
长*宽*高 8mm*8mm*830μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

AD9626BCPZ-210厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9626BCPZ-210数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9626BCPZ-210 AD9626BCPZ-210数据手册

AD9626BCPZ-210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.7789 ¥ 582.7741
库存: 7063
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 582.77
