首页  >  产品百科  >  LTC2000AIY-14#PBF

LTC2000AIY-14#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.8V~1.92V,3.135V~3.465V 2.7GS/s 14bit 1 14 LVDS,Parallel Parallel 1.8V~1.92V,3.135V~3.465V Current Steering BGA 贴片安装
供应商型号: Q-LTC2000AIY-14#PBF
供应商: 期货订购
标准整包数: 170
ANALOG DEVICES 模数转换器(ADC) LTC2000AIY-14#PBF

LTC2000AIY-14#PBF概述


    产品简介


    LTC2000A 数模转换器是一款高性能、高速的数模转换器(DAC),提供16位、14位和11位三种分辨率选择。其主要功能是将数字信号转换为模拟信号,并以高达2.7Gbps的数据速率传输。LTC2000A适用于宽带通信系统、电缆调制解调器终端系统(DOCSIS)、直接射频合成、雷达和仪器仪表等领域。

    技术参数


    - 分辨率:16位、14位、11位
    - 最大更新率:双端口模式下2.7Gsps,单端口模式下1.35Gsps
    - 无杂散动态范围(SFDR):50MHz时达到82dBc
    - 最大采样频率:2.7GHz
    - 功耗:在2.7Gsps模式下为2.41W,在1.35Gsps模式下为1.43W
    - 电源电压:AVDD33、DVDD33、SVDD:–0.3V至4V;AVDD18、DVDD18:–0.3V至2V
    - 工作温度范围:商业级0°C至70°C,工业级–40°C至85°C

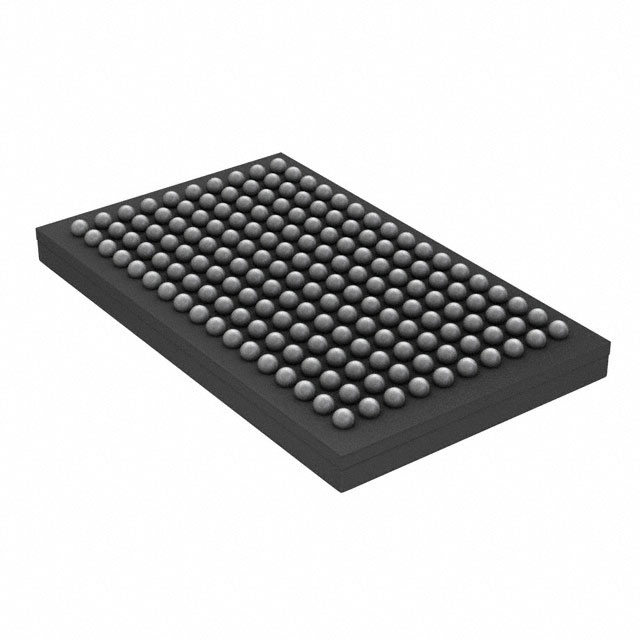

    - 封装:170引脚(9mm x 15mm x 1.54mm)BGA封装

    产品特点和优势


    LTC2000A具有以下显著特点和优势:
    - 高精度:低差分非线性误差(DNL)和积分非线性误差(INL),确保转换的高精度。
    - 宽带性能:具有高达2.7GHz的输出带宽,适合宽带通信系统应用。
    - 高动态范围:优秀的无杂散动态范围(SFDR)表现,满足高端需求。
    - 灵活的配置:可配置的全尺度电流调整和内部同步机制,使系统开发更加简便。
    - 低功耗:采用低功耗设计,在不同模式下的功耗表现优异。
    - 多种接口支持:支持DDR LVDS和DHSTL接口,增强系统兼容性。

    应用案例和使用建议


    LTC2000A广泛应用于多个领域,包括宽带通信系统、电缆调制解调器终端系统(DOCSIS)、直接射频合成、雷达和仪器仪表等。例如,在宽带通信系统中,它可以用于信号调制和生成复杂波形。为了实现最佳性能,建议遵循以下使用建议:
    - 确保电源电压稳定在指定范围内,避免电压波动对性能的影响。
    - 在使用过程中注意散热管理,避免过热影响使用寿命。
    - 根据具体应用需求设置合适的全尺度电流,确保信号质量。
    - 使用适当的布局和接地技术,减少电磁干扰和噪声干扰。

    兼容性和支持


    LTC2000A支持DDR LVDS和DHSTL接口,可以与多种其他电子元件或设备兼容。制造商提供了详尽的技术文档和支持服务,包括电路设计指导、软件工具和售后服务,确保用户能够顺利集成并优化其系统。

    常见问题与解决方案


    以下是一些常见的问题及相应的解决方案:
    - 问题:无法达到预期的输出带宽
    解决方案:检查电源电压是否稳定,确保负载电阻匹配,并遵循推荐的电路布局。
    - 问题:信号质量差
    解决方案:验证信号路径上的阻抗匹配,使用屏蔽电缆减少噪声干扰,并确保正确的信号接地。
    - 问题:功耗过高
    解决方案:检查电源电压设置是否符合规范,使用更低功耗的工作模式,并考虑优化电路布局以提高效率。

    总结和推荐


    综上所述,LTC2000A是一款高性能、多功能的数模转换器,特别适用于需要高精度、高动态范围和宽带应用的场景。其独特的功能和优势使其在市场上具有很强的竞争能力。无论是宽带通信系统还是雷达应用,LTC2000A都能提供卓越的性能和稳定性。强烈推荐在需要高性能数模转换器的应用中使用这款产品。

LTC2000AIY-14#PBF参数

参数
分辨率 14bit
输入类型 Parallel
信噪比 -
接口类型 LVDS,Parallel
架构 Current Steering
位数 14
采样率 2.7GS/s
通道数 1
电压-电源,模拟 1.8V~1.92V,3.135V~3.465V
电压 - 电源,数字 1.8V~1.92V,3.135V~3.465V
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LTC2000AIY-14#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2000AIY-14#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2000AIY-14#PBF LTC2000AIY-14#PBF数据手册

LTC2000AIY-14#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ ¥ 1097.2962
3400+ ¥ 1065.9449
5100+ ¥ 1034.5936
库存: 1700
起订量: 1700 增量: 170
交货地:
最小起订量为:1700
合计: ¥ 1865403.54
