LTC2313CTS8-14#TRMPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~3.6V,5V 77dB 2.5Msps 14bit 1 14 SPI Single-Ended 2.7V~3.6V,5V SAR TSOT-23-8 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: LTC2313CTS8-14#TRMPBF
供应商: 期货订购
标准整包数: 1000

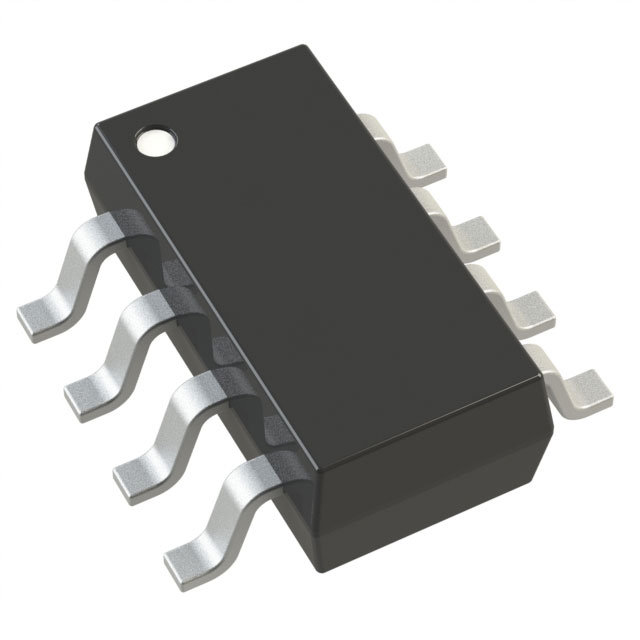

ANALOG DEVICES 模数转换器(ADC) LTC2313CTS8-14#TRMPBF

LTC2313CTS8-14#TRMPBF概述


    产品简介


    LTC2313-14 是一款由 Linear Technology Corporation(现为 Analog Devices, Inc. 的一部分)设计的高性能模数转换器(ADC)。作为一款14位分辨率、2.5兆样本每秒(Msps)的逐次逼近寄存器(SAR)ADC,LTC2313-14 非常适用于高速系统,能够提供紧凑、低功耗、高精度的数据采集能力。此款 ADC 支持单电源供电(3V 或 5V),且具有集成参考电压和参考缓冲,可以实现低噪声、高精度的数据采集。它的主要应用领域包括通信系统、高速数据采集、手持终端接口、医疗成像、不间断电源和电池供电系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 14 位 |
    | 输入电压范围 | -0.05 | VDD + 0.05 V |
    | 最高采样频率 2.5 MHz |
    | 工作温度范围 | 0°C至70°C | -40°C至85°C| -40°C至125°C | °C |
    | 模拟输入电流 | -1 | 1 μA |
    | 数字输入电压 | -0.3 | OVDD + 0.3| -0.3 | V |
    | 电源电压 | 2.7 | 3或5 | 5.25 | V |
    | 数字输出电压 | -0.3 | OVDD + 0.3| -0.3 | V |

    产品特点和优势


    LTC2313-14 在同类产品中具有显著的竞争优势。其核心优势包括:
    - 高精度:在2.5 Msps下提供77 dB的信噪比(SNR)和-85 dB的总谐波失真(THD),确保了极高的信号处理精度。
    - 低功耗:在最高采样率时仅消耗14毫瓦(mW)的功率,使其成为低功耗应用的理想选择。
    - 宽温范围操作:保证在-40°C至125°C的极端环境下正常工作。
    - 高采样速率:2.5 Msps的采样速度使其非常适合需要高速数据处理的应用。
    - SPI兼容接口:支持1.8V至5V逻辑电平,提高了系统的灵活性。

    应用案例和使用建议


    LTC2313-14 广泛应用于多种高性能场合,例如通信系统中的数据采集卡、高速数据记录仪和医疗成像设备中的传感器接口。在使用过程中,建议在电路板上安装适当的去耦电容以稳定电源,确保长期可靠运行。同时,在高温环境下使用时应注意散热,以避免因过热导致性能下降。

    兼容性和支持


    LTC2313-14 可与各类数字信号处理器(DSP)、微控制器(MCU)和专用集成电路(ASIC)无缝对接,便于系统集成。Linear Technology 提供全面的技术文档和支持服务,帮助客户快速完成产品的设计和调试工作。

    常见问题与解决方案


    1. 问题:设备出现异常噪声。
    - 解决办法:检查输入端是否存在电磁干扰(EMI),并在电源线上增加滤波器。
    2. 问题:数据读取不稳定。
    - 解决办法:确认 SCK 时钟频率设置正确,确保所有相关引脚的电平符合规定要求。
    3. 问题:功耗过高。
    - 解决办法:降低采样频率,让设备进入节能模式(如 nap 或 sleep 模式)以减少功耗。

    总结和推荐


    总体而言,LTC2313-14 是一款高性能、高性价比的 ADC,尤其适合于对精度和功耗有严格要求的应用场合。它的独特优势在于出色的动态性能和高集成度,使其在众多工业和科研领域内表现出色。如果你正在寻找一款能够在恶劣条件下依然保持高性能的 ADC,LTC2313-14 是一个理想的选择。

LTC2313CTS8-14#TRMPBF参数

参数
位数 14
采样率 2.5Msps
信噪比 77dB
分辨率 14bit
接口类型 SPI
电压-电源,模拟 2.7V~3.6V,5V
电压 - 电源,数字 2.7V~3.6V,5V
通道数 1
输入类型 Single-Ended
架构 SAR
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC2313CTS8-14#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2313CTS8-14#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2313CTS8-14#TRMPBF LTC2313CTS8-14#TRMPBF数据手册

LTC2313CTS8-14#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 107.793
2000+ ¥ 105.0525
3000+ ¥ 102.312
库存: 2000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 107793
