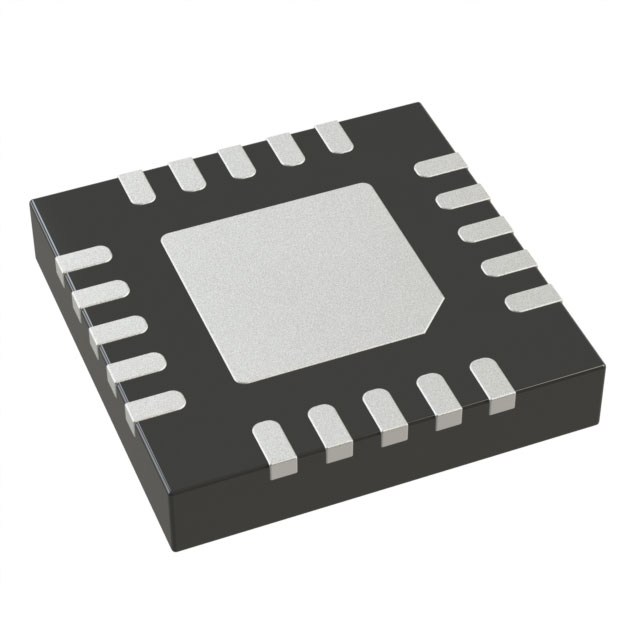

AD5675RBCPZ-REEL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 90dB 16bit 8 16 I²C Digital 1.8V~5.5V String DAC 贴片安装,黏合安装 4mm*4mm*730μm
供应商型号: MF-AD5675RBCPZ-REEL7
供应商: Verical
标准整包数: 1500
ANALOG DEVICES 模数转换器(ADC) AD5675RBCPZ-REEL7

AD5675RBCPZ-REEL7概述

    电子元器件产品技术手册

    产品简介


    AD5671R/AD5675R是美国模拟器件公司(Analog Devices)开发的一款高性能低功耗八通道DAC芯片。该芯片主要用于数模转换,可实现12位和16位精度的输出,同时具备高精度、低漂移和宽工作范围等特点。适用于多种工业自动化、数据采集系统和光学通信等领域的应用需求。

    技术参数


    - 分辨率: 12位或16位
    - 相对精度 (INL): ±3 LSB最大值 (16位)
    - 总未调整误差 (TUE): ±0.14%的最大值
    - 零代码误差: ±1.5 mV最大值
    - 增益误差: ±0.06%的最大值
    - 参考电压: 2.5 V, 2 ppm/°C 典型值
    - 工作温度范围: -40°C 至 +125°C
    - 供电电压范围: 2.7 V 至 5.5 V
    - 串行接口: 400 kHz I2C兼容串行接口
    - 封装类型: 20引脚TSSOP和LFCSP

    产品特点和优势


    1. 高精度: 高相对精度,可达到±3 LSB的最大值(16位),确保输出信号准确无误。
    2. 低漂移: 内置2.5 V参考电压,漂移率仅为2 ppm/°C,确保长期稳定性能。
    3. 易用性: 支持1.8 V逻辑电平兼容性,使得它在不同的逻辑环境中均能方便地使用。
    4. 多功能: 用户可通过GAIN引脚选择1或2的增益,且具有电源下电模式,减少电流消耗。
    5. 高可靠性: 保证单调性设计,并集成上电复位电路。

    应用案例和使用建议


    AD5671R/AD5675R广泛应用于多个领域,例如:
    - 光学收发器: 在高速光通信系统中,用于实现精确的光功率控制。
    - 基站功率放大器: 用于基站系统中的精准功率调整,确保无线信号覆盖效果。
    - 过程控制: 在工业自动化和过程控制系统中,作为输入/输出卡的核心组件,实现精准的数据采集和控制。
    使用建议:
    - 为了确保最佳性能,建议将芯片放置于具有良好散热条件的位置,并合理布局电源和地线以减少噪声干扰。
    - 为提高系统可靠性,在关键应用场合,可以考虑冗余设计或备用电源方案。

    兼容性和支持


    AD5671R/AD5675R支持与多种微处理器及I2C接口进行互连,提供完善的硬件复位功能。厂商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 如何正确配置芯片的增益?
    - 解决方案: 参考数据手册中关于GAIN引脚设置部分,根据具体需求选择1或2的增益值。

    - 问题2: 设备在高温环境下工作不稳定怎么办?
    - 解决方案: 确保散热措施到位,遵循数据手册中的温度范围要求,必要时可增加外部冷却装置。

    总结和推荐


    总体来看,AD5671R/AD5675R是一款性能卓越的八通道DAC芯片,适用于各种工业自动化和通信系统中的精准数模转换任务。凭借其高精度、低漂移和宽工作温度范围等特点,非常适合于严苛环境下的应用需求。因此,强烈推荐这款产品给需要高精度数模转换解决方案的设计工程师们。

AD5675RBCPZ-REEL7参数

参数
采样率 -
通道数 8
信噪比 90dB
接口类型 I²C
分辨率 16bit
电压 - 电源,数字 1.8V~5.5V
位数 16
输入类型 Digital
架构 String DAC
电压-电源,模拟 2.7V~5.5V
长*宽*高 4mm*4mm*730μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

AD5675RBCPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5675RBCPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD5675RBCPZ-REEL7 AD5675RBCPZ-REEL7数据手册

AD5675RBCPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
