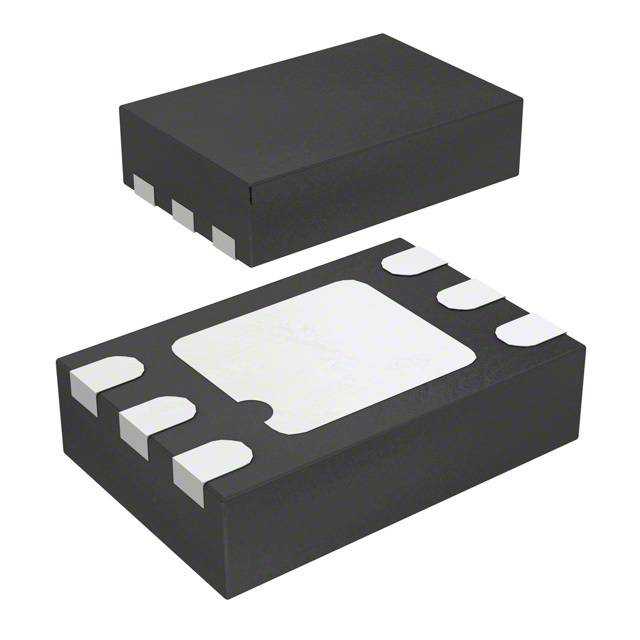

AD5622ACPZ-2-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 1.7MS/s 12bit 1 12 I²C 2.7V~5.5V String DAC 贴片安装 3mm*2mm*800μm
供应商型号: CY-AD5622ACPZ-2-RL7
供应商: Avnet
标准整包数: 1

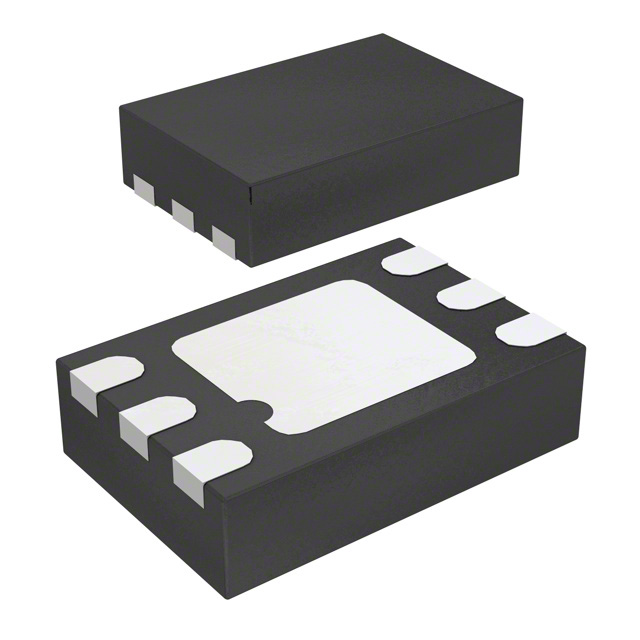

ANALOG DEVICES 模数转换器(ADC) AD5622ACPZ-2-RL7

AD5622ACPZ-2-RL7概述

    AD5602/AD5612/AD5622 纳米DAC技术手册解析

    1. 产品简介


    产品类型:单通道8位、10位、12位纳型数字模拟转换器(nanoDAC)。
    主要功能:
    - 高精度模拟输出,分辨率可达12位。
    - 具备微功率操作能力,功耗低至100 μA。
    - 支持I²C兼容接口,可以实现标准、快速和高速模式的通信。
    应用领域:
    - 工业控制
    - 数据采集系统
    - 便携式电池供电设备
    - 数字增益和偏移调整
    - 可编程电压和电流源
    - 可编程衰减器

    2. 技术参数


    - 电源范围:2.7 V至5.5 V
    - 最大静态功耗:<100 μA
    - 相对精度:±0.5 LSB(B、Y版本),±4 LSB(A版本)
    - 微分非线性:±1 LSB
    - 输出电压范围:0 V至VDD
    - 输出电压建立时间:6至10 μs(代码从1/4到3/4)
    - 斜率:0.5 V/μs
    - 电容负载稳定性:470 pF(RL=∞),1000 pF(RL=2kΩ)
    - 串行接口:支持I²C标准、快速和高速模式
    - 功耗模式:提供三种低功耗模式
    - 启动时重置:具有上电复位和欠压检测功能

    3. 产品特点和优势


    1. 微型封装:提供6引脚LFCSP和SC70两种封装选项,适用于空间受限的应用。
    2. 低功耗设计:单电源操作下最大功耗仅为100 μA,在正常操作条件下功耗低至0.2 mW(3V)和0.4 mW(5V),非常适合电池供电设备。
    3. 全范围输出:输出缓冲器放大器允许全范围输出摆动,具有典型的0.5 V/μs斜率。
    4. 可靠性高:提供完善的上电复位和欠压检测机制,确保系统稳定运行。
    5. 高性能接口:集成的I²C兼容接口,支持标准、快速和高速模式,能够满足不同通信需求。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中用于精确的信号处理和调节。
    - 作为数据采集系统中的关键组件,确保准确的数据传输。
    - 在电池供电的设备中,通过低功耗设计延长电池寿命。
    使用建议:
    - 根据具体应用需求选择适当的电源电压,以确保最佳性能。
    - 注意合理选择外部电容值,避免影响电路的响应速度。
    - 结合系统其他部分的接地策略,优化整体性能。

    5. 兼容性和支持


    - 兼容性:该产品与多种I²C总线设备兼容,可在标准、快速和高速模式下工作。
    - 技术支持:Analog Devices公司提供详尽的技术文档和支持服务,确保用户能够顺利部署和维护该产品。

    6. 常见问题与解决方案


    - 问题1:在某些应用中,DAC输出不正确。
    - 解决方案:检查电源电压是否符合要求,确认是否存在外部干扰。
    - 问题2:在低功耗模式下,设备响应缓慢。
    - 解决方案:确认I²C时钟频率设置是否正确,检查是否有足够的上拉电阻。
    - 问题3:输出电压范围受限。
    - 解决方案:检查参考电压设置是否合适,确认电源和地线连接良好。

    7. 总结和推荐


    综合评估:
    - 优点:高精度、低功耗、紧凑的封装和丰富的功能使其成为多种应用的理想选择。
    - 适用场景:广泛适用于工业控制、数据采集系统和电池供电设备等场景。
    推荐:
    - 基于上述特点和优势,强烈推荐AD5602/AD5612/AD5622系列纳米DAC用于需要高精度和低功耗的设计。它们不仅具备出色的性能,还能显著提高系统的可靠性和效率。

AD5622ACPZ-2-RL7参数

参数
位数 12
通道数 1
采样率 1.7MS/s
架构 String DAC
信噪比 -
电压 - 电源,数字 2.7V~5.5V
输入类型 -
电压-电源,模拟 2.7V~5.5V
分辨率 12bit
接口类型 I²C
长*宽*高 3mm*2mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

AD5622ACPZ-2-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5622ACPZ-2-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD5622ACPZ-2-RL7 AD5622ACPZ-2-RL7数据手册
