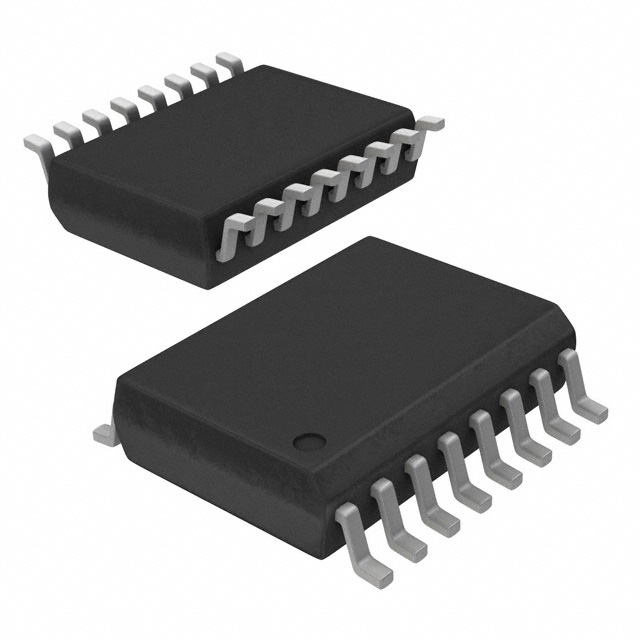

LTC1596-1AISW#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 16bit 1 16 SPI Digital 5V R-2R SO-16 贴片安装
供应商型号: LTC1596-1AISW#PBF
供应商: 期货订购
标准整包数: 1034
ANALOG DEVICES 模数转换器(ADC) LTC1596-1AISW#PBF

LTC1596-1AISW#PBF概述


    产品简介


    LTC1595/LTC1596/LTC1596-1 16位乘法DAC
    LTC1595、LTC1596和LTC1596-1是16位数字输入、电流输出的乘法型DAC(数模转换器)。这些器件通过SPI和MICROWIRE兼容的串行接口接受数据输入,提供卓越的线性和稳定性。LTC1595和LTC1596兼容行业标准的12位DAC,而LTC1596-1则以中间电平重置为零电平。它们适用于各种工业自动化、过程控制和自动测试设备应用,例如软件可调增益控制、数字控制滤波器和电源供应。

    技术参数


    - 分辨率:16位
    - 积分非线性 (INL):±0.35 LSB
    - 微分非线性 (DNL):±0.2 LSB
    - 增益误差 (GE):±1 LSB
    - 零点误差:±1 LSB
    - 供电电压范围:4.5V 至 5.5V
    - 参考输入电阻:5 kΩ至10 kΩ
    - 最大泄漏电流:±15 nA
    - 最大温度系数:2 ppm/°C
    - 全范围设定时间:1 μs
    - 噪声密度:11 nV/√Hz (f = 1 kHz)
    - 时序特性:如串行输入到时钟设置时间(tDS)为30 ns,串行输入到时钟保持时间(tDH)为5 ns

    产品特点和优势


    LTC1595/LTC1596/LTC1596-1拥有以下几个显著特点:
    - 高精度:高分辨率(16位)和低微分非线性(±0.2 LSB),确保极高的精度和稳定性。
    - 减小开关噪声:内置消减电路将开关噪声减少到小于1 nV-s,提高了系统的整体性能。
    - 功耗低:最大功耗仅为10 μA,特别适合便携式和低功耗应用。
    - 灵活性:SPI/MICROWIRE兼容接口及多种封装形式(SO-8 和 SO-16),便于不同应用场景下的灵活选择。

    应用案例和使用建议


    应用案例:
    - 过程控制:用于过程控制系统中的增益调整和信号调节。
    - 自动测试设备:作为信号发生器和测试信号源。
    - 软件可调增益控制:通过数字控制实现信号的动态调整。
    使用建议:
    - 在系统设计中需要特别注意外部运放的选择,以保证整个系统的稳定性。
    - 建议使用33pF反馈电容来进一步降低开关噪声。

    兼容性和支持


    LTC1595、LTC1596和LTC1596-1与大多数常见的工业标准12位DAC(如DAC8043和DAC8143/AD7543)引脚兼容,这使得迁移现有的设计变得容易。Linear Technology公司提供了全面的技术支持,包括详尽的用户指南和应用笔记。

    常见问题与解决方案


    问题1:如何初始化DAC?
    - 解决方案:通过拉低CLR(清零)引脚可以将DAC初始化为零电平(LTC1596)或中间电平(LTC1596-1)。
    问题2:如何减少泄漏电流?
    - 解决方案:通过合理选择外部运放并保证其电源稳定,可有效减少漏电流。如果仍有问题,可以考虑更换更精确的运放。

    总结和推荐


    总体评价:LTC1595/LTC1596/LTC1596-1提供了出色的性能、可靠性和易用性。尤其适用于需要高精度和稳定性的工业应用场合。
    推荐:对于寻求高性能、低功耗且引脚兼容性广泛的工业级DAC的设计工程师来说,LTC1595/LTC1596/LTC1596-1是一个极佳的选择。由于其出色的技术参数和广泛的应用场景,强烈推荐在各类工业控制系统、自动测试设备和软件可调增益控制设备中使用。

LTC1596-1AISW#PBF参数

参数
电压-电源,模拟 5V
分辨率 16bit
信噪比 -
接口类型 SPI
位数 16
输入类型 Digital
采样率 -
电压 - 电源,数字 5V
通道数 1
架构 R-2R
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1596-1AISW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
